메일로 어느 분께서 물어오셨길래 다른 분도 보실겸 여기에 답을 남겨드립니다.
Window 6.2에서는 유리의 색에 대한 예측이 어느정도 가능합니다. 물론 투명한 유리의 특성상 실제 색상과는 차이가 나지만 그래도 어느 정도 유리에 대한 감을 잡고 갈 수 있다는 점에서 건축가에게 많은 도움을 줄 수 있습니다.

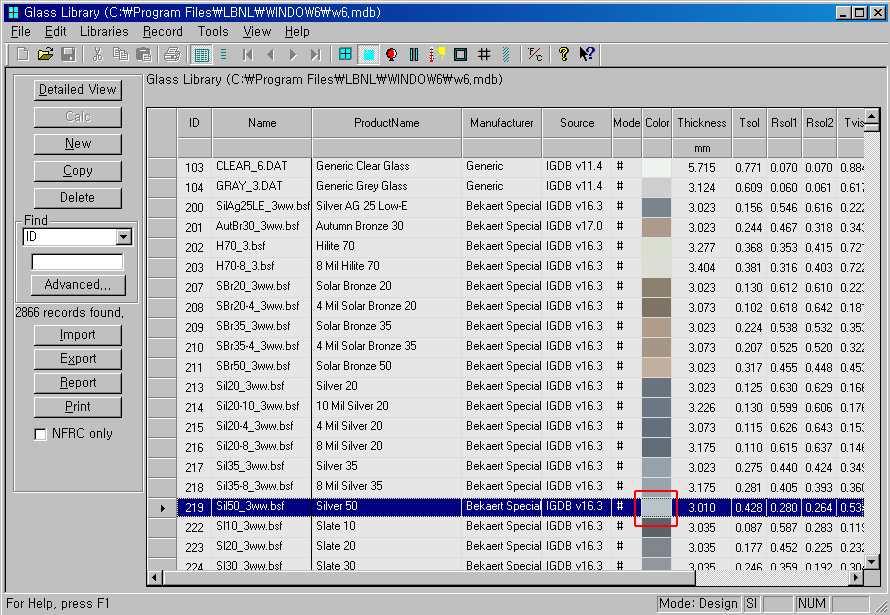

먼저 단일 유리에 대해서는 유리 라이브러리에 색이 나와있습니다. 리스트 오른쪽에 네모속의 색이 유리의 색입니다. 이 유리의 색을 RGB로 표현하는 것을 아시고자 한 질문이었습니다.
CIE 1976 (L", a", b") color space 라고 불리우며, 통칭하여 CIELAB 이라고 부릅니다.
먼저 단일 유리를 설명드리면 다음과 같습니다.
유리를 라이브러리에서 선택한 후 (가운데 붉은 박스) Calc(왼쪽붉은 박스) 를 클릭합니다.
그럼 교육시에 알려드린 바와 같이 아래쪽에 유리의 특성이 계산되어 집니다. (열관류율, 일사에너지투과율, 가시광선투과율 등)
이 화면에서 하단 탭 중에 "Color Properties" 를 선택하면, 아래의 그림과 같이 L" a" b" 라는 기호의 숫자가 나옵니다. 위줄의 숫자는 투과되어 나타나는 색이고, 아래줄의 숫자는 반사되어 나타나는 색입니다.
각 색을 L" a" b" 라는 기호로 나타내고 있습니다. 이 기호는 RGB 처럼 색의 조합을 나타내는데 주로 형광색이나, 빛을 내는 표면의 색을 표현하기 위해 만들어진 색 기호체계입니다.
더 알고 싶은신 분은 http://en.wikipedia.org/wiki/Lab_color_space 를 참조하시길 바랍니다만, 괜히 클릭하여 보시면 머리만 아프실 가능성이 농후합니다.
이 색을 RGB로 환원하여 알고 싶으시면 여러 프로그램이 있습니다만, 잘 알려진 Adobe Photoshop 을 들어가시면 됩니다. 여기서 색을 선택하는 화면에 가시면 L a b 를 정의하는 칸이 보입니다. (아래 그림 붉은 박스) 여기서 위의 Window 화면에 나타난 숫자를 입력하시면 됩니다. 단, 정수로 입력하셔야 합니다. 즉, 87.98 은 88 로 입력하셔야 합니다. 그러면 선택하신 유리의 색을 알 수 있고, 그 선택 색의 RGB 코드로 알 수 있습니다.
복층유리, 삼중유리의 색도 같은 방법으로 추정합니다.
유리를 선택하고, Calc 을 클릭하면 아래 하단처럼 L" a" b" 숫자가 계산되어 집니다.
이 계산되어 나온 숫자를 Photoshop 에 입력하면 색을 알 수 있고, 역시 RGB나 CMYK 정보도 알 수 있습니다. 입력된 색이 아래 그림의 윗쪽 붉은 박스에 있는 색입니다.
역시 같은 방법으로 이번에는 반사되어진 색을 계산해 보았습니다.
Window 화면에서 아래줄에 있는 Reflectance 의 숫자를 입력하면 반사된 색을 알 수 있습니다.
예로 들은 복층유리는 투과색이 더 어둡고, 반사색이 더 밝은 것을 알 수 있습니다.
추가로 질문있으시면 이 곳 게시판에 올려주시면 답변드리도록 하겠습니다. 감사합니다.
