공기층의 meterial

법에 의해 현장시공된 공기층은 무조건 0.086 ㎡K/W 의 저항치만 인정된다고 말씀드린 바있습니다.
그러므로, 이 저항치가 나오도록 열전도율을 꺼꾸로 계산하시면 됩니다.

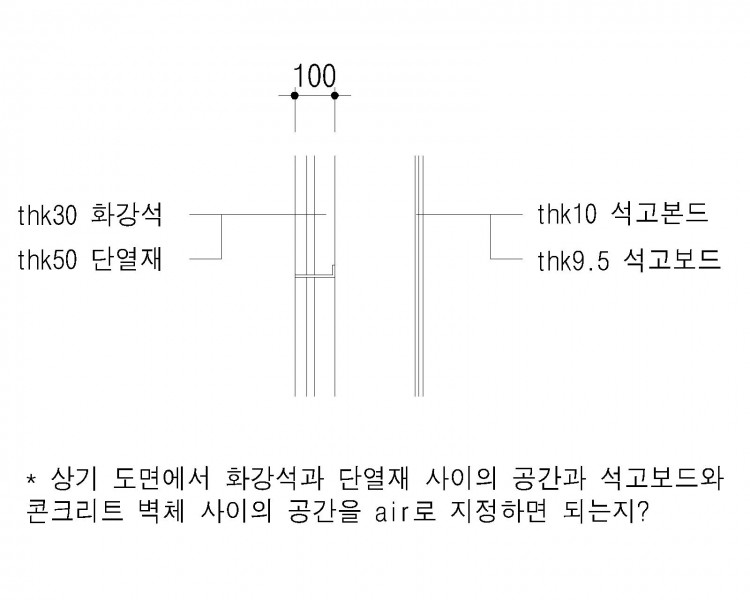

올려주신 그림은 공기층이 20mm 이므로,

K/m=U, m/K=R 이므로,, m/R=K
공기층의 열전도율은 0.02 / 0.086 = 0.232 W/㎡K 로 잡으시면 됩니다.

50mm 단열재라면 철물주위에만 곰팡이 가능성이 있는 것은 아닐 것입니다. 벽 전체적으로 위험이 존재합니다. 다만, Therm 으로 시뮬레이션을 하셨다면 결과는 현실과 많이 다릅니다.
Therm은 이차원해석이라 그림의 철물이 길게 벽과 동일한 길이로 시공되어져 있는 결과로 해석을 합니다. 실제 철물은 선열교가 아니라 점열교이므로 Therm 해석 결과보다는 상태가 좋게 나옵니다.

그래서 피지벨같은 3차원 열교 해석 프로그램으로 해야 합니다.

가능하다면 이런 디테일을 피하시고, 불가피한데 수정이 반드시 필요하다면 철물과 골조사이에 10mm EPDM 패드를 대시면 많이 좋아집니다.
