에너지/열교해석관련 질문
CE3 데이타 입력 관련
관리자
2
7,613
2011.01.31 17:18
| 모델 | 콘덴싱 스탠다드형 | ||||||
|---|---|---|---|---|---|---|---|
| 18/185KS | 21KS | 27KS | 29/30KS | ||||
| 온수 공급 능력 | 동시사용 샤워기(수전)수 (동절기 기준) | ||||||
| 온수출력 | kW | 23.3 / 20.3 | 24.7 | 31.4 | 33.7 / 34.9 | ||
| kcal/h | 20,000 / 17,500 | 21,200 | 27,000 | 29,000 / 30,000 | |||
| 온수공급량 (수온+40℃) | ℓ/분 | 8.3 / 7.3 | 8.8 | 11.3 | 12.1 / 12.5 | ||
| 난방 출력 | 콘덴싱 출력 | kW | 20.3 | 24.7 | 31.4 | 33.7 / 34.9 | |
| kcal/h | 17,500 | 21,200 | 27,000 | 29,000 / 30,000 | |||
| 난방 열효율 | 실사용 | 부분 부하 | %총(진) | 98.8 (109.7) | 98.7 (109.6) | 96.8 (107.4) | 98.2 (109.0) / 97.6 (108.0) |
| 콘덴싱 | %총(진) | 98.5 (109.3) | 98.6 (109.4) | 97.9 (108.7) | 98.2 (109.0) / 97.3 (108.0) | ||
| 전부하 | %총(진) | 88.7 (98.5) | 88.8 (98.6) | 89.3 (99.1) | 89.6 (99.5) / 89.0 (98.8) | ||
| 급배기 관경 | Φ, mm | 급기 70, 배기 75 | |||||
| 배관 | A | 난방 20, 온수 15, 가스 15 | 난방 20, 온수 15, 가스 20 | ||||
| 외형 치수(개방식) | mm (WxDxH) | 440 x 240 x 695 | |||||
| 본체 중량(개방식) | kg | 26 | 26 | 28 | 29 | ||
| 소비전력 | W | 120 | 120 | 125 | 130 | ||
| 최대가스소비량 | kW | 난방 : 21.2 온수 : 24.3 / 21.2 | 25.8 | 32.3 | 34.9 / 37.2 | ||
| kcal/h | 난방 : 18,200 온수 : 20,900 / 18,200 | 22,200 | 27,800 | 30,000 / 32,000 | |||
| 실내 온도 조절기 | NR-20S | ||||||
| 온도 조절 방식 | 온수 : 1℃ 조절 | ||||||
| 난방 : ① 실내난방 : 10~40℃ 1℃ 간격조절 ② 온돌난방 : 30~60℃ 1℃ 간격조절 ③ 예약난방 : 12시간 반복 타이머 | |||||||
| 사용가스 | 도시가스(LNG 13A) | ||||||
| 사용 가스 압력 | mmH2O (kPa) | 도시가스(LNG 13A) : 200 +50, -100 (2.0 +0.5, -1.0) | |||||
| 사용 전원 | 220V, 60Hz | ||||||
| 설치 및 급배기 방식 | 벽걸이식 | 밀폐형 강제급배기식(FF) 또는 반밀폐형 강제배기식(FE) | |||||
| 연도 최대 길이 | FF : 5곡10m | FE : 5곡15m | FF : 3곡5m, FE : 3곡7m | ||||
| 난방 최고 사용압력 | kgf/cm2 (kPa) | 개방식 1.0 (98.1) | |||||
| 온수 사용압력 | kgf/cm2 (kPa) | 0.3 ~ 8.0 (29.4 ~ 784.8) | |||||
| 온수 최저 작동유량 | ℓ/분 | 2.0 이상 | |||||
| 다단 순환펌프(옵션) | 2단제어 : 20,000 kcal/h이상 | 3단 제어 : 25,000 kcal/h이상 | |||||
상기의 표가 보일러 회사에서 제공하는 통상적인 가정용 가스보일러 사양입니다.
만약 보일러를 "27KS"로 선택하였다는 가정하에 입력을 해보도록 하겠습니다.
입력의 순서에 대한 개념은 다음과 같습니다.
보일러생성 (열원기기입력) -> 공급방식 결정(난방공급시스템) -> 배관분배(난방분배) -> 난방을 할 죤 설정(설비기기죤별적용)

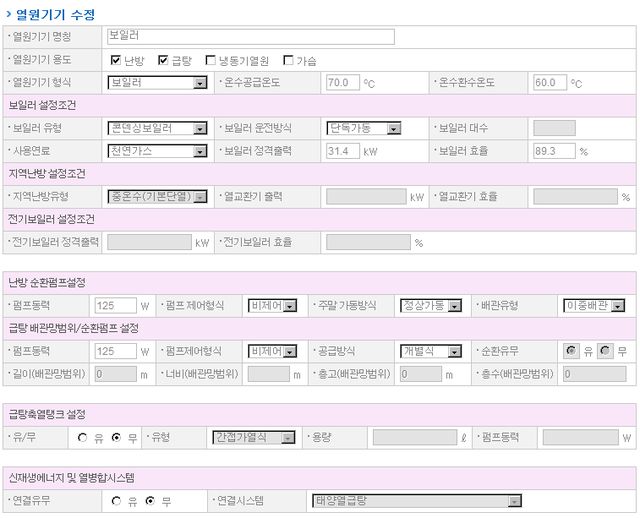

먼저, 열원설비를 선택하여 아래의 화면에 다음과 같이 입력합니다. 위에서 부터 아래로 내려가면서 설명드리겠습니다.
2. 열원기기 용도 : 사용처를 중복입력 - (난방과 급탕을 선택)
3. 열원기기 형식 : 열원의 종류 - (보일러 선택)
4. 온수 공급온도 : 제품에 따라, 혹은 설정값에 따라 다소 다르나 일반적으로 70~80℃을 입력
5. 온수 환수온도 : 공급온도 - 10℃, 즉 공급온도가 80도면 환수온도는 70℃
6. 보일러 유형 : 보일러의 종류 입력 - (그림은 콘덴싱보일러를 선택)
7. 보일러 운전방식 : 여러대의 보일러가 있을 경우 순차가동이나, 동시가동을 선택, 1대만 가동될 경우 "단독가동" 선택
8. 보일러 대수 : 단독가동을 선택하면 자동으로 꺼짐
9. 사용연료 : 사용연료를 선택 - (천연가스 선택)
10. 보일러 정격출력 : 사양표에서 "난방출력"란의 kW를 입력 - (31.4kW 입력)
11. 보일러 효율 : 사양표에서 "전부하"란의 %를 입력 - (89.3% 입력)
12. 지역난방 설정조건, 전기보일러 설정조건은 넘어감
13. 펌프동력 : 사양표에서 "소비전력"의 W 를 입력 - (125W 입력) - 펌프동력으로 사양표에 표기하는 회사가 있고, 상기 예처럼 소비전력으로 표기된 회사가 있고, 또, 아무것도 표기하지 않은 회사가 있음. 제조회사에 문의하는 것이 가장 맞을 것이나, 잘 알려주지 않음으로 상기 사양표를 가지고 비례식으로 응용해도 무방함
14. 펌프 제어형식 : 대게 가저용 보일러는 비제어방식입니다. 제어방식은 옵션으로 판매를 하므로 "비제어"선택
(확실한 것은 보일러 제조회사에 문의)
15. 주말 가동방식 : 주거시설은 "정상가동"선택
16. 배관유형 : 급수와 환수배관이 분리되어져 있다면 "이중배관"선택 - 요즘 주택은 모두 분리되어져 있으므로 항상 "이중배관"을 선택하시면 됩니다.
17. 펌프동력(급탕) : 가정용보일러는 난방과 급탕의 펌프를 하나로 사용하므로 난방펌프동력과 동일한 수치를 입력
18. 펌프제어방식 : 역시 같은 이유로 "비제어"선택
19. 공급방식 : 중앙식은 중앙난방을 하는 공동주택에서 선택, 단독주택은 " 개별식" 선택
20. 길이,너비,층고,층수 등은 "개별식"을 선택하면 자동 꺼짐
21. 급탕축열탱크 설정 : 가정용보일러는 축열탱크가 없으므로 "무"를 선택
22. 신재생에너지 및 열병합발전 : 지열/태양열급탕 등의 신재생에너지원이 있을 경우만 선택

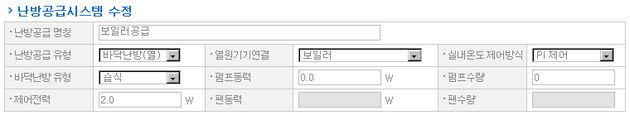

다음은 난방공급시스템입니다.
난방공급명칭 : 임의의 이름 부여
난방공급유형 : 난방공급방식을 선택 - 우리나라 주거시설은 대부분 "바닥난방(열)" 선택
열원기기연결 : 앞서 입력한 열원기기가 자동으로 나타나므로 선택하면 됨
실내온도제어방식 : 일반보일러 : ON/OFF제어, 콘덴싱보일러 : PI제어 선택
실제 가정용보일러에서 제어방식에 의한 에너지소요량 차이는 아주 작음. 보일러 회사에서 제어방식을 알려주지 않는다면, 위에 명기한 내용을 선택하면 됨
바닥난방유형 : 열거되는 내용중에서 맞는 항목을 선택
펌프동력 : 공급을 위한 별도의 펌프를 달지 않는 이상 "0"으로 입력
펌프수량 : 역시 별도의 펌프를 달지 않는 다면 "0"으로 입력
제어전력 : 대게의 경우 1~2W 이내이므로, 정보가 없다면 "2" 입력
팬동력/팬수량 : 난방공급유형에서 FCU를 선택해야만 나타나는 항목

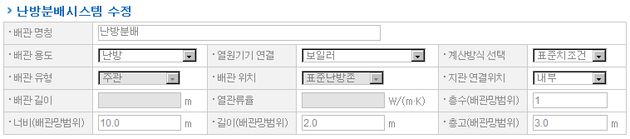

다음은 난방분배시스템입니다.
배관명칭 : 임의의 이름 부여
배관용도 : "난방"선택
열원기기연결 : 앞에서 만든 열원기기가 자동으로 나타남
계산방식 선택 : 배관의 길이와 배관의 열관류율을 안다면 "상세입력"을 선택. 그렇지 않다면 "표준치조건"선택
배관길이/열관류율 : "표준치조건"을 선택하면 자동으로 꺼짐
층수(배관망범위) : 1층주택이면 1, 2층주택이면 2를 입력
너비(배관망범위) : 한층에서의 배관 가로길이
길이(배관망범위) : 한층에서의 배관 세로길이
층고(배관망범위) : 수직으로의 배관 길이 (통상적으로 층고입력)
** 여기서 중요한 것은 바닥 엑셀배관의 길이는 산정하지 않고, 보일러에서 분배기까지의 배관길이만 따져서 입력한다는 것이다.

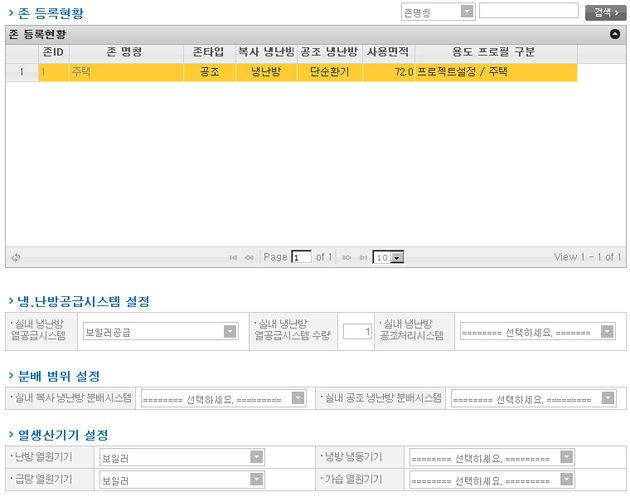

다음은 설비기기 존별적용 입니다.
존은 이미 건축입력에서 만들어 놓았으므로 상단의 존 등록현황에 이름이 나타납니다.
이 이름을 클릭하고 아래 내용을 입력하면 됩니다.
냉난방공급시스템 설정
실내 냉난방열공급시스템 : 앞서 만들어놓은 시스템이 자동으로 나타납니다.
실내 냉난방열공급시스템 수량 : 보일러 한대의 단일 구성이므로 "1"을 입력
실내 냉난방공조처리시스템 : 공조를 위한 열교환환기장치가 있다면, 입력을 하게 되고, 이 칸에 자동으로 나타납니다. 현재 이 주택은 환기를 "단순환기"를 선택했으므로 이 칸에 아무런 내용도 나타나지 않습니다.
분배범위설정
실내복사냉난방분배시스템/실내공조냉난방분배시스템 : 별도의 분배 시스템이 없으므로 아무것도 나타나지 않습니다.
열생산기기 설정
난방 열원기기 : 앞서 만들어놓은 "보일러"가 자동으로 나타남
냉방 냉동기기 : 만들어 놓은 것이 없으므로 나타나지 않음
급탕 열원기기 : 앞서 만들어놓은 "보일러"가 자동으로 나타남
가습 열원기기 : 만들어 놓은 것이 없으므로 나타나지 않음
---------------------------------------------------------------------
이상입니다. 일단 개략적으로 설명드렸습니다. 세부적인 내용이 더 궁금하시면 개별 항목을 집어서 알려주시면 좀 더 상세히 말씀드리도록 하겠습니다.
감사합니다.
Comments
G 차동광
2011.02.07 08:28
59.♡.141.220
바쁜 일정에도 답변을 주셔서 감사드립니다...
M 관리자
2011.02.07 14:35
58.♡.171.104
별 말씀을요. 오히려 늦게 답변드려서 죄송할 따름입니다. 감사합니다.
