지하외벽구간 지표면 상단 단열재 마감

설계/시공관련 질문

질문 전에 먼저 검색을 해주세요.



지하외벽구간 지표면 상단 단열재 마감

G 설계인 4 387 05.12 20:03

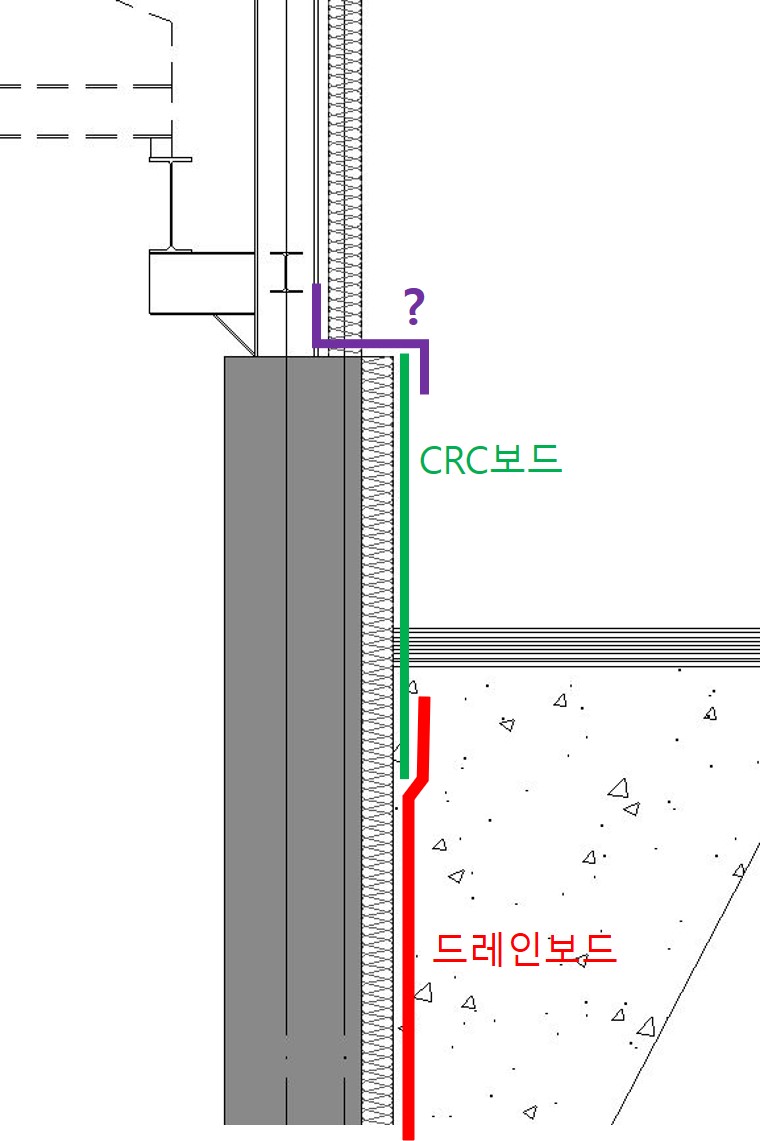

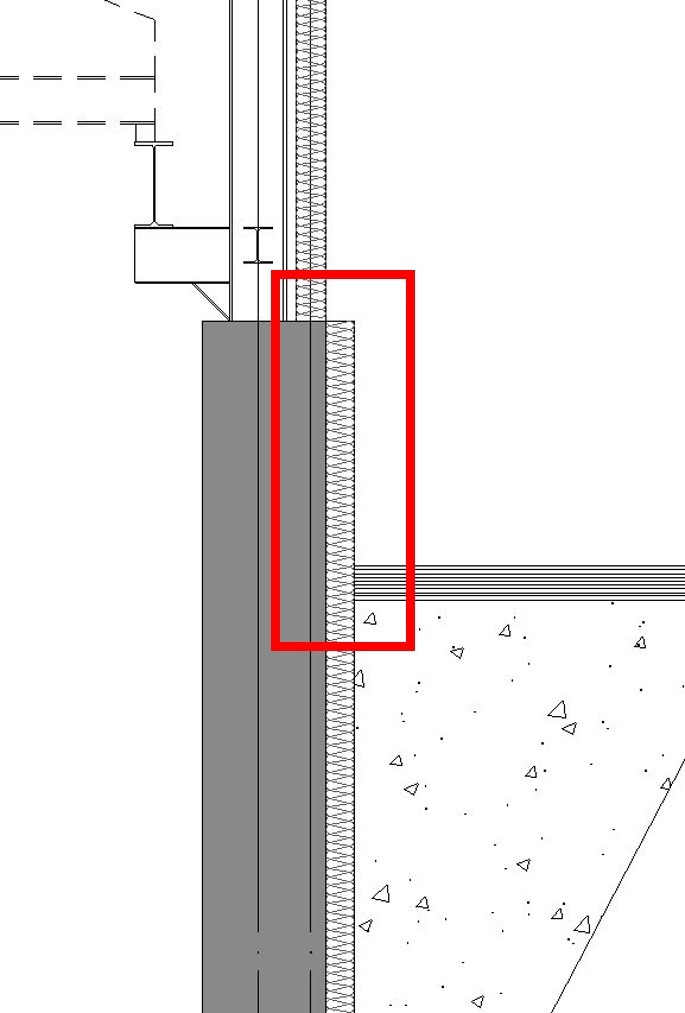

철골구조, 판넬마감 건축물입니다

RC 지하외벽 부분에서 단열재가 지상으로

올라오는 부분이 항상 고민입니다

지표면 상단으로 올라오는 단열재는 어떤 걸로 마감하는게 좋을까요?

도면에 표현은 안되어 있지만 흙에 묻히는 구간에 드레인보드, 부직포까지 들어가면

상단 마무리는 어떻게 해야 하는지 너무 난감하네요



Comments

M 관리자 05.12 20:25
아래 쪽 콘크리트 구조와 위에 있는 철골구조가 만나는 지점의 방수 처리가 충분히 건전하다는 전제 하에....
저희 쪽에서는 크게 두가지 방식으로 하고 있습니다.

1. 단열재 위에 CRC보드를 폼본드로 접착하고, 그 위에 수성페인트 마감 또는 타일접착
2. 비흡수면 프라이머 도포 후 미장메쉬 마감 후 수성페인트마감을 하거나 타일접착

입니다.
G 설계인 05.12 22:46
답변 감사합니다
드레인보드는 지표면 아래에서 crc보드와 겹치는게 맞겠죠?
그리고 판넬하단 플레싱은 흔히 얘기하는 의자베이스로는 규격이 없을 것 같은데 별도제작 해야할까요?
M 관리자 05.12 23:26
네 둘다 맞습니다.
그리고 아래 글이 추가적 도움이 되실 수 있습니다.
https://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=334
2 이준노 05.13 14:11
저도 비슷한 고민을 했는데, 첨부한 디테일이 큰 도움이 되었습니다.
보면 지하 매립구간, 지상 노출구간, 1층 이상 구조구간으로 3등분되어 있는데 왜 구지 3등분을 하는지 처음엔 이해를 못했었는데, 실제 시공하고 마감까지 하려고 하니 이 구성이 이해가 되었었습니다.
