1.0B 벽돌쌓기로 화단 옹벽을 대체하기

G 시나공 9 288 01.23 10:25

안녕하세요

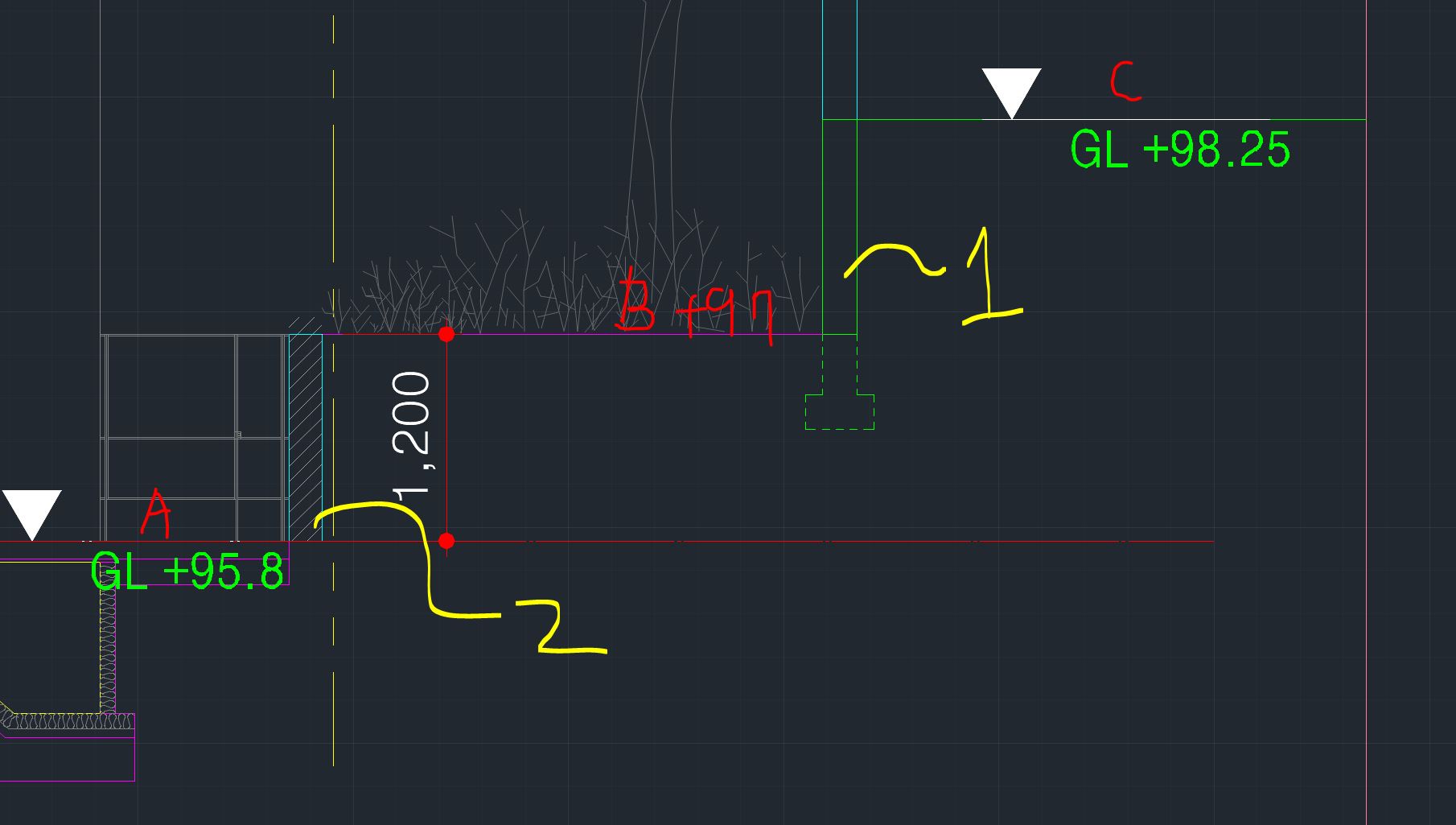

아래 보시면 3개의 레벨이 있습니다.

원래 A의 레벨은 없었구요. 본 계획시 굴토하여 새로운 레벨입니다. 원래는 B, C 레벨만 있었구요.

B,C 사이에는 옹벽이 있구요. 옹벽 주변은 화단을 만들고 A,B 사이에는 1.0B 벽돌쌓기로 처리하려고 하는데 괜찮을지 여쭤봅니다.!



*건축시방서상 벽돌쌓기로는 2.5m 토압을 견딜수 있는것으로 확인하여..




Comments

M 관리자 01.23 10:23
안녕하세요.

그림이 올라 오지 않은 것 같습니다.
G 시나공 01.23 10:39
올렸어요 !
M 관리자 01.23 10:57
벽돌 쌓기 옹벽의 길이는 얼마 인가요?
G 시나공 01.23 10:58
1,200 입니다 그림에 나와있네요~
M 관리자 01.23 11:04
높이는 1.2미터 인 것을 확인했습니다. 이 옹벽의 수평 길이를 의미했습니다.
G 시나공 01.23 11:15
아 넵 수평구간은 총 60M: 30M - 90도 꺾임 - 30M 입니다
M 관리자 01.23 11:50
찾아 보셨다는 '시방서'가 어떤 것인지 궁금합니다만...
실제로 있다면 너무 오래된 기준으로 보입니다. 지금은 유효하지 않습니다.

다만 높이가 1.2미터로 낮기도 하고, 여러가지 이유로 벽돌쌓기 옹벽이어야 한다면..
아래 세가지만 지켜 주시면 가능해 보입니다.

1. D10 두줄 이상이 들어가는 폭 250, 깊이 150mm 의 사각형 콘크리트 기초가 있을 것
2. 벽돌쌓기와 흙이 만나는 사이는 폭 200mm 의 쇄석채움을 하고, 옹벽 하단에 1.5미터 간격으로 50A 파이프를 넣어서 배수가 될 수 있도록 하되, 흙과 쇄석 사이는 부직포를 넣을 것
3. 옹벽 길이 1.5 미터 마다 벽돌을 (흙방향으로) T 자로 쌓되, 돌출 길이는 300mm 로 할 것

궁금하신 것은 언제든 댓글 주세요.
G 시나공 01.23 17:58
대단히 감사합니다!
M 관리자 01.23 21:10
감사합니다.
