창호도 단열 및 빗물받이 질문드립니다.

G 건물주 5 281 11.01 15:56








안녕하세요?

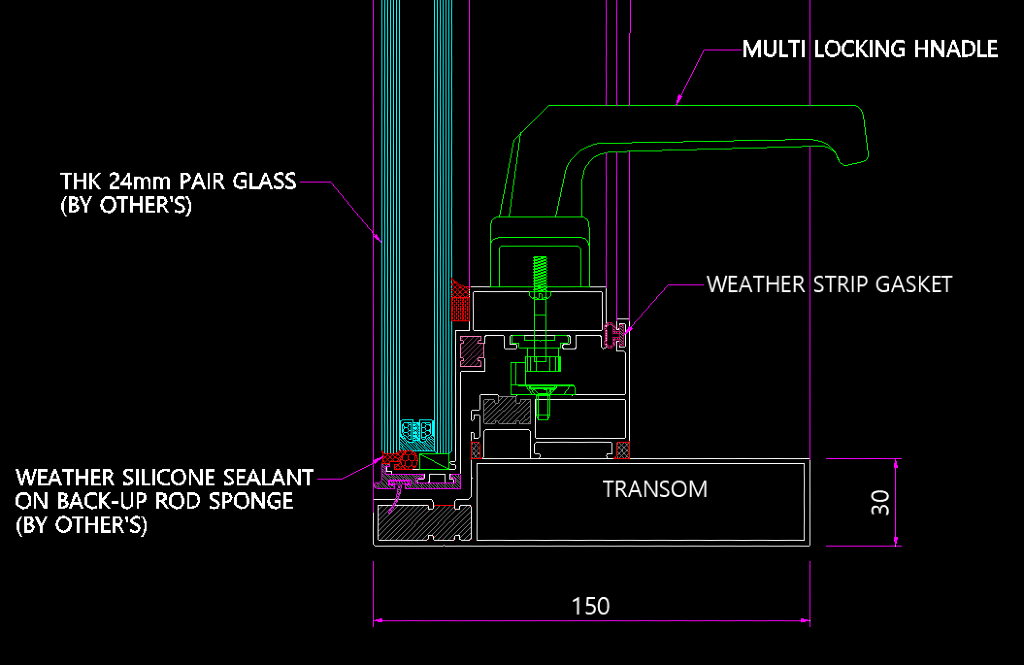

창호 업체에서 위와 같은 창호 도면을 받았습니다.

의사전달의 명료함을 위해 본론부터 작성하겠습니다.



질문1. 위와같은 타입의 창호일 경우, 하부 빗물받이 설치가 단열의 끊김없이 가능한가요?

질문2. 위와같은 타입의 창호일 경우 단열이 되긴 하나요?



상세내용 기술.

-제가 무지한건지, 저런 형식으로 프레임이 돌아가면 이게 단열이 되는게 맞는 창호인가요..?

금속프레임이 끊겨지는 구간이 보이질 않아 의문입니다.



-외벽면의 마감은 외단열 미장 마감으로 진행 할 계획인데,

위와같은 창호의 경우 빗물받이가 설치/고정되면 단열을 끊지않고 어디에 설치해야 할지 잘 이해가 안가네요...

창호 업체에 문의하니 하부 빗물받이 부착을 위한 별도의 프로파일은 보유하고있지 않고, 빗물받이가 필요없는 제품을 특별히 개발한거란 답변을 받았습니다.


*항상 패시브 협회에 감사드립니다.





Comments

M 관리자 11.01 20:10
안녕하세요.

1. 빗물받이 설치는 되고, 열교없는 설치는 아래에 이어집니다.
2. 지금 도면으로는 안됩니다. 이러 류의 창호는 아래 표시된 부분이 금속절단 부위인데, 하부는 끊어지는 않고 있습니다. 도면에서만 그렇고 실제로는 끊어져서 납품될 확률이 높긴 하나, 확인은 해보셔야 합니다.
M 관리자 11.01 20:13
그러므로 빗물받이를 단다면, 아래와 같아야 합니다.
M 관리자 11.01 20:14
알루미늄 프레임은 그 자체로 열손실이 클 수 밖에 없고, 지금 프레임처럼 열교가 끊어지는 부분이 좁다면 더 그러합니다.
그러기에 주거시설보다는 비주거시설에의 적용을 권하고 있습니다.
G 건물주 11.03 00:35
너무 친절하고 자세한 답변 감사드립니다.
M 관리자 11.03 14:20
감사합니다.
