적절한 지붕형태는 어떤 것일까요
trueman
3
3,025
2015.07.07 11:53

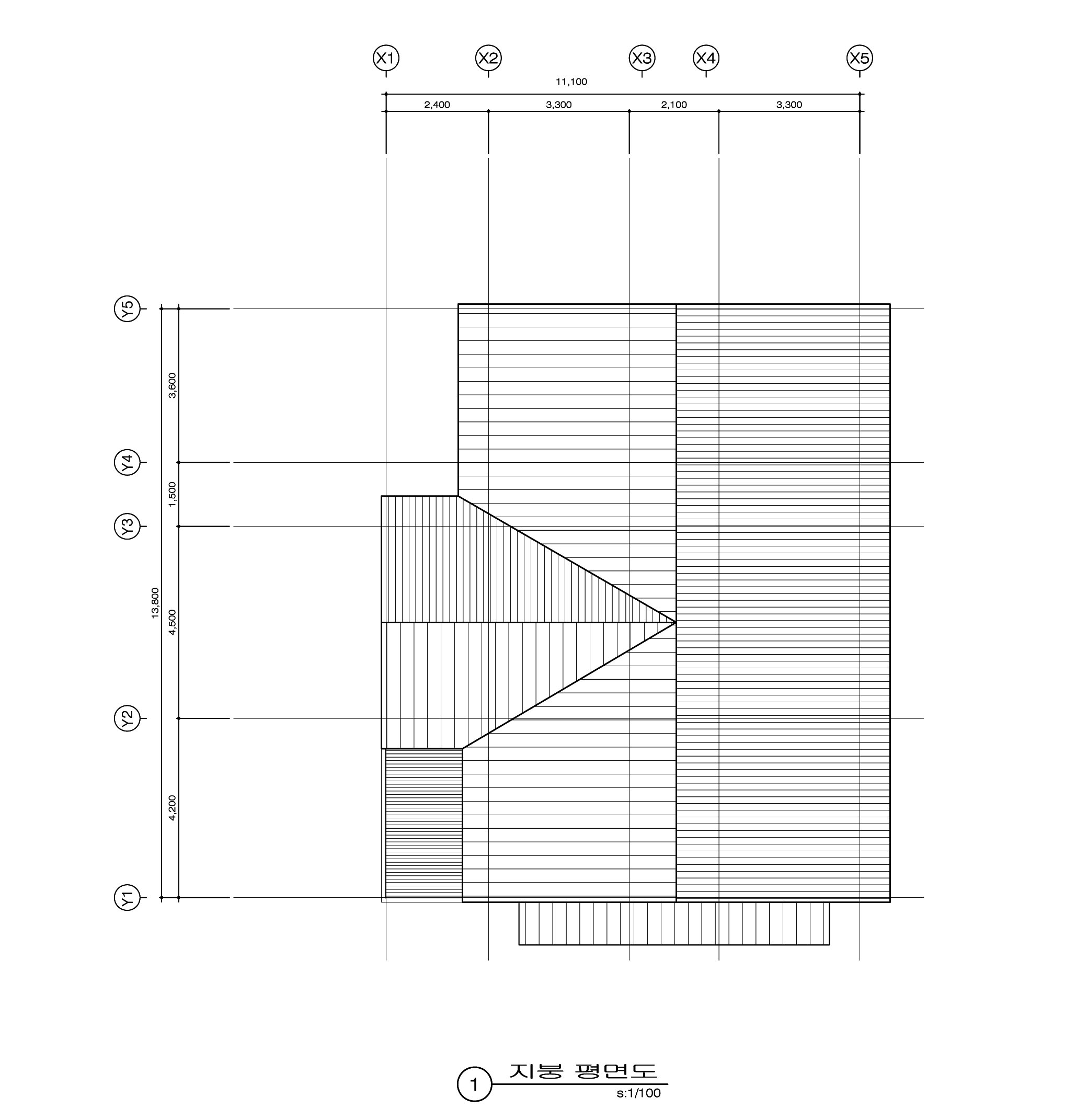

첨부와 같은 40평형의 건축물을 만들고자 합니다.
단층이며 경량목구조로 진행을 하려고 합니다.
평면에 따라 지붕구조를 만들었는데 목구조를 모르시는 분이 하신 작업이라 구조적으로 적절한지를 봐주셨으면 합니다.
주지붕과 보조지붕이 만나는 거실 부위의 폭이 4.5미터라서 이 넓은 부분의 하중을 감당해 줄 벽체가 없는 상태에서 이 구조가 가능한지 판단이 필요한 듯 합니다.
봐주시고 혹 적절한 지붕구조까지 제안해주시면 정말 감사드리겠습니다.
늘 협회 홈페이지를 통해서 공부하고있고, 많은 분들의 지혜를 통해 배우고 있습니다.
항상 감사드립니다.
단층이며 경량목구조로 진행을 하려고 합니다.
평면에 따라 지붕구조를 만들었는데 목구조를 모르시는 분이 하신 작업이라 구조적으로 적절한지를 봐주셨으면 합니다.
주지붕과 보조지붕이 만나는 거실 부위의 폭이 4.5미터라서 이 넓은 부분의 하중을 감당해 줄 벽체가 없는 상태에서 이 구조가 가능한지 판단이 필요한 듯 합니다.
봐주시고 혹 적절한 지붕구조까지 제안해주시면 정말 감사드리겠습니다.
늘 협회 홈페이지를 통해서 공부하고있고, 많은 분들의 지혜를 통해 배우고 있습니다.
항상 감사드립니다.
구조는 사실 거의 불가능한 것은 없습니다. 제대로 풀어 내기만 하면 되기 때문입니다.
4.5미터이긴 하지만, 상부가 방공형식이라 중간에 가새를 기준대로 대면 무방한 구조입니다.
보통 목구조에서 칼라타이(Collar Tie)라고 부르는 것입니다.
통상 지붕의 용마루에서 지붕 높이의 1/3 지점에.. 서까래당 하나씩 시공을 하게 됩니다. (풍압이 높거나, 눈이 많은 지역은 하나 건너씩 추가 보강)
이 것을 지켜서 하시면 괜찮은 구조입니다.
감사합니다.
의견 감사드립니다.
