콘크리트조 외단열 징크지붕 시공 방법

1. 멤브레인의 역할은 철판의 부식을 막는 용도이므로 제외될 수 없습니다. 다만 합판 위에 사용되는 방수시트 표면에 부직포가 붙어 있는 것은 (비록 규정에는 없지만) 민간에서 널리 사용되고 있습니다.

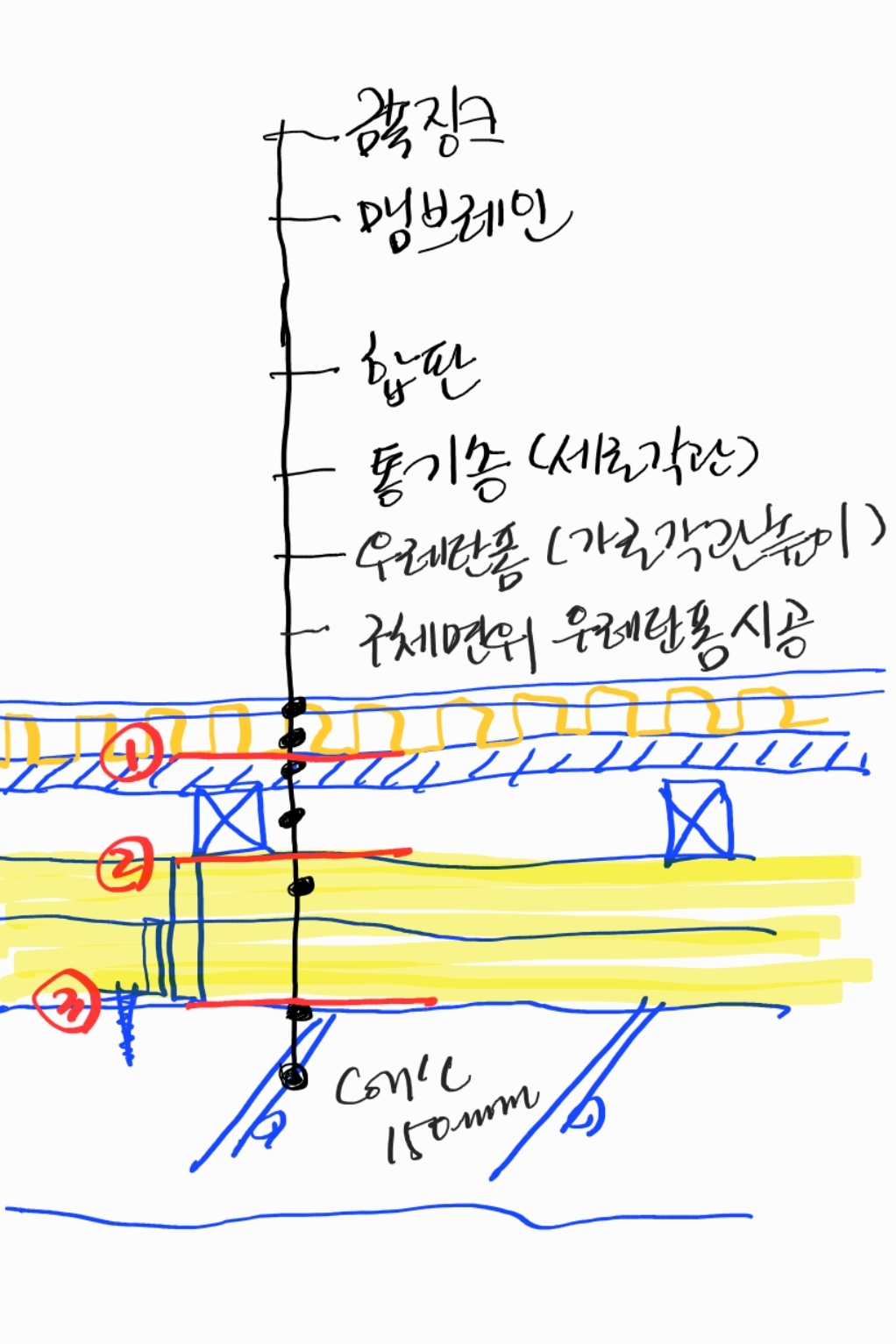

즉, 지금 순서에서 방수시트가 빠져 있습니다. 올바른 순서는 위에서 부터
금속지붕 - 멤브레인 - 방수시트 - 내수합판 입니다.

2. 1번에 들어가는 시트는 투습방수시트가 아니라 방수시트입니다. 투습될 이유가 없기 때문입니다.

3. 용마루에 통기구를 열어 두어야 합니다. 지금의 그림에서 달라질 것은 없으나 아래에서 접어서 위로 올리는 시트의 틈새가 표시되지 않기에, 작업하시는 분에게 별도로 언급을 해야 합니다.
위에서 접어 내리는 것도 필요합니다.

4. 없는 것 보다는 낫겠지만 길이 방향으로 15mm 이상이 권장됩니다.,

5. 지붕 내 통기는 필요로 하지 않고, 이는 목구조에서도 이제는 사라져야 할 방식입니다. 1. 멤브레인의 역할은 철판의 부식을 막는 용도이므로 제외될 수 없습니다. 다만 합판 위에 사용되는 방수시트 표면에 부직포가 붙어 있는 것은 (비록 규정에는 없지만) 민간에서 널리 사용되고 있습니다. 즉, 지금 순서에서 방수시트가 빠져 있습니다. 올바른 순서는 위에서 부터 금속지붕 - 멤브레인 - 방수시트 - 내수합판 입니다. 2. 1번에 들어가는 시트는 투습방수시트가 아니라 방수시트입니다. 투습될 이유가 없기 때문입니다. 3. 용마루에 통기구를 열어 두어야 합니다. 지금의 그림에서 달라질 것은 없으나 아래에서 접어서 위로 올리는 시트의 틈새가 표시되지 않기에, 작업하시는 분에게 별도로 언급을 해야 합니다. 위에서 접어 내리는 것도 필요합니다. 4. 없는 것 보다는 낫겠지만 길이 방향으로 15mm 이상이 권장됩니다., 5. 지붕 내 통기는 필요로 하지 않고, 이는 목구조에서도 이제는 사라져야 할 방식입니다.

답변 말씀 감사합니다.

1번 방수시트는 합판위에 어떻게 고정을 시키는지요? 타카 치면 방수가 찢어지는거 아닌지해서요. 또한 그 방수 시트 위에 멤브레인은 뭘로 고정시키는지요.

34,번 답변으로는 용마루에 통기구를 열어두고 처마하부도 15mm 이상 열어두는게 맞다고 이해를 했는데, 5번 답변의 지붕 내 통기는 필요하지 않다는건 어떤 의미인지요. RC 구조의 지붕 슬라브 외단열 부위부터 징크 하부까지의 공간 중 처마에서부터 용마루까지 통기 공간이 있어야 하는건지 궁금합니다. 답변 말씀 감사합니다. 1번 방수시트는 합판위에 어떻게 고정을 시키는지요? 타카 치면 방수가 찢어지는거 아닌지해서요. 또한 그 방수 시트 위에 멤브레인은 뭘로 고정시키는지요. 34,번 답변으로는 용마루에 통기구를 열어두고 처마하부도 15mm 이상 열어두는게 맞다고 이해를 했는데, 5번 답변의 지붕 내 통기는 필요하지 않다는건 어떤 의미인지요. RC 구조의 지붕 슬라브 외단열 부위부터 징크 하부까지의 공간 중 처마에서부터 용마루까지 통기 공간이 있어야 하는건지 궁금합니다.

1. 방수시트는 자착식이라서 뒷면에 끈적이를 합판에 직접 붙이게 됩니다. 금속지붕을 고정할 때 나사못을 고정을 합니다만, 경사지붕이라서 이 부위는 문제가 되지 않습니다.

삼각형 지붕 내의 공간 (다락과 같은 공간)의 통기가 필요없다는 의미였습니다.  말씀하신 마감재 하부의 통기는 필요합니다. 1. 방수시트는 자착식이라서 뒷면에 끈적이를 합판에 직접 붙이게 됩니다. 금속지붕을 고정할 때 나사못을 고정을 합니다만, 경사지붕이라서 이 부위는 문제가 되지 않습니다. 삼각형 지붕 내의 공간 (다락과 같은 공간)의 통기가 필요없다는 의미였습니다. 말씀하신 마감재 하부의 통기는 필요합니다.

1. 용마루 부분은 합판과 방수시트로 차단이 되는건가요?

그럼 합판 하부의 통기층공간은 통기에 문제가 없을지 궁금하구요.

2 이럴경우 .A부분은 금속징크판과 방수시트 사이의 맴브레인 통기 기능만 가지고 가면 되는건가요?

1안은 멤브레인을 설치하고 A에서 물이 들이칠수도 있는 걸 감안하여 열어두고 방수시트로 흘러 처마 끝으로 물이 떨어지게 한다.

2안은 말씀하신 표면에 부직포 형태의 방수시트에 징크판을 밀착 시공하고 용마루 틈새 A를 실리콘으로 물이 들이치는걸 막는다. 1. 용마루 부분은 합판과 방수시트로 차단이 되는건가요? 그럼 합판 하부의 통기층공간은 통기에 문제가 없을지 궁금하구요. 2 이럴경우 .A부분은 금속징크판과 방수시트 사이의 맴브레인 통기 기능만 가지고 가면 되는건가요? 1안은 멤브레인을 설치하고 A에서 물이 들이칠수도 있는 걸 감안하여 열어두고 방수시트로 흘러 처마 끝으로 물이 떨어지게 한다. 2안은 말씀하신 표면에 부직포 형태의 방수시트에 징크판을 밀착 시공하고 용마루 틈새 A를 실리콘으로 물이 들이치는걸 막는다.

통기층은 단열재의 상부에서 흐르는 공기가 용마루로 빠져 나가는 구조여야 합니다.
그러므로 해당 꼭지점은 합판과 방수시트가 모두 열려져 있어야 합니다. 즉 그 속으로 소량의 빗물이 들어가는 구조입니다. 통기층은 단열재의 상부에서 흐르는 공기가 용마루로 빠져 나가는 구조여야 합니다. 그러므로 해당 꼭지점은 합판과 방수시트가 모두 열려져 있어야 합니다. 즉 그 속으로 소량의 빗물이 들어가는 구조입니다.
