설계/시공관련 질문

판넬집

1 구럼비 (211.♡.103.123) 2 1,542 2021.12.14 21:08

유튜브 판넬집에서 질문한 내용입니다.

영상 잘 보고있습니다.퇴직후 전원 주택을 직접 지어 볼려고 짧은 지식으로 현재 설계를 해보고 있는데, 도면이나 그림으로 질문하면 쉬울것 같은데 글로 질문 하려니 어렵네요.판넬집으로 결정한 이유는 혼자서 가능한 구조이기 때문에....먼저 지역은 제주도이고,

1. 기초는 혼합 기초(줄기초 600mm + 매트 기초 300 T) , 단차는 100*50mm 각파이프로 기초 작업시 단차를 주고, 기둥은 100*100*3.0mm. 기둥 위 100*100mm로 보를 돌리고.

2. 트러스는 100*50 mm 각 파이프로 제작.

3.문 틀 및 칸막이 부분은 모두 기둥 세움( 트러스와 연결) 필요 하면 보강 철물 연결.

4. 냉.온수 배관은 이중 배관으로 기초 매설.

5.벽 구조 = 세라믹 사이딩 +우레탄판넬 100T + 각 파이프 100*100 +우레탄 판넬 50 T+ 합판 11.5T + 석고보드 + 페인트 마감.

6.벽체및 지붕은 접합부 모두 각치기 하여 폼 충진하고(모든 접합 부위는 폼으로 )열교를 차단하고 L 바 및 실리콘으로 기밀, 리벳 시공.

7.지붕(2중 지붕 구조)= 세리믹 지붕재 + 방수층 + 합판 + 100 T 준 불연 판넬 + 100 T 우레탄 판넬( 벽과 연결 전체적으로 박스 형태의 기밀 부분 )

8.천장 = 50T 우레탄 판넬 + 합판 +석고보드 + 페인트 시공.

9. 창호 구조 = 100*50 각파이프로 틀을 짜고, 안쪽으로 구조목 (벽 두께 38*250 mm)으로 돌리고 기밀테이프 시공, 열교 차단 , 시스템 창호 시공.

10. 기단부 50t 단열 및 파벽돌 시공.

11. 바닥 보온 = 기초 300T + 압출법 단열재 100T + 방통(보일러 배관) + SPC 마루.

12. 중요한 질문 : 지붕속 ( 천장위) 환기는 ??? 판넬 집은 해야 하나요. 안해도 되나요?

공정 두서 없이 생각나는대로 써보았는데 전달이 되었는지 모르겠네요,

전문가 입장에서 댓글 부탁합니다.

감사 합니다.

간략히

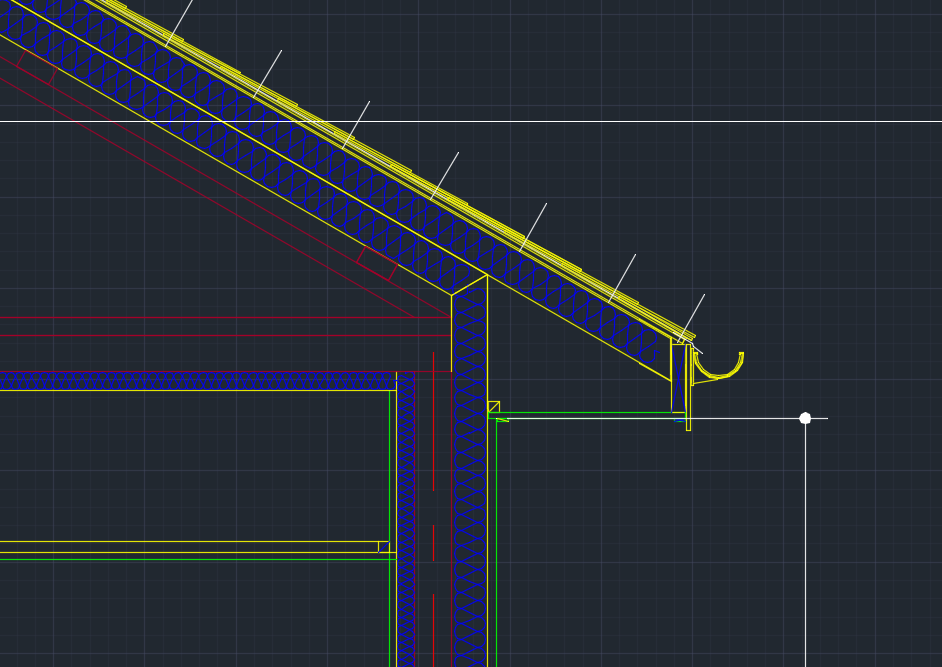

cad 도면은 전문가가 아니라 어설픈 도면입니다.

M 관리자 2021.12.14 21:12 106.♡.232.146

안녕하세요..
혹시 시간의 여유가 있으시면... 이번 주 유튜브 판넬집 2편이 올라간 다음, 다음주 중으로 답변을 드려도 되실런지요?

1 구럼비 2021.12.17 08:02 218.♡.173.253

감사합니다.
