현관문 입구 발판 지지 구조 형태 질문
동쪽별
15
9,314
2016.11.17 19:58
미리 문의 드렸어야 할것을 창호 현관문 설치를 목전에 두고 문의 드립니다.
국내 현관문은 아니고, 독일에서 가장 일반 적인 현관문입니다.
문이 안쪽으로 열립니다.
현관문 위로 작은 처마가 계획되어 있긴 하지만, 벽체 처럼 비에 거의 노출 됩니다.
현관 입구구조물이 건물 RC골조와 단열재를 사이에 두고 완전히 분리 되는 구조를 계획중입니다.

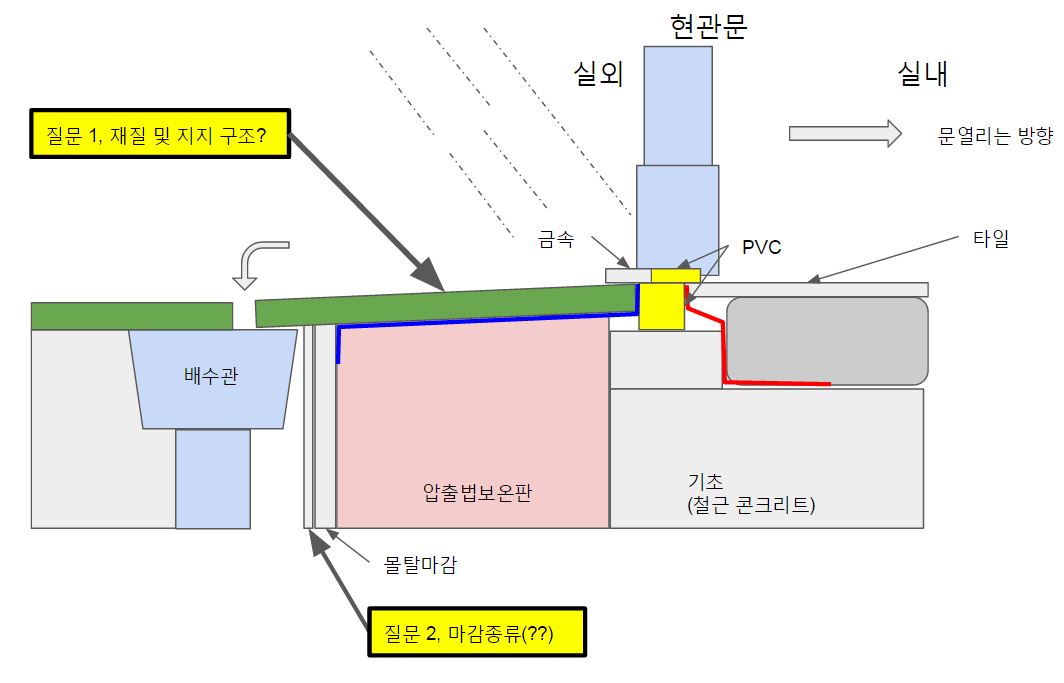

질문1. 현관 바로 앞의 발판 구조를 어떻게 해야 할지 궁금합니다.
단열재 위로 대리석이나 기타 타일 형태의 재질이 일반 생활 하중을 버틸지가 의문입니다.
질문2. 건물의 외벽은 스터코계열 마감이지만, 지면으로 부터 약 30~50cm 하단부는 몰탈마감에 방수층계열로 마감할 계획입니다. 질문 2번 부분 역시 그렇게 해도 무방할까요?
빨간색과 파란색 선은 방수필름들입니다.
참고로, 거실에서 마당으로 연결된 창호도 같은 구조여서 같은, 좋은 해결책이 있다면 같은 방식을 적용할 계획입니다.
감사합니다.
* 원본 보기, 사진 클릭
그리고, 나머지 질문은.. 그림의 붉은 색 박스친 부분의 구성을 알아야 답을 드릴 수 있을 듯 합니다.

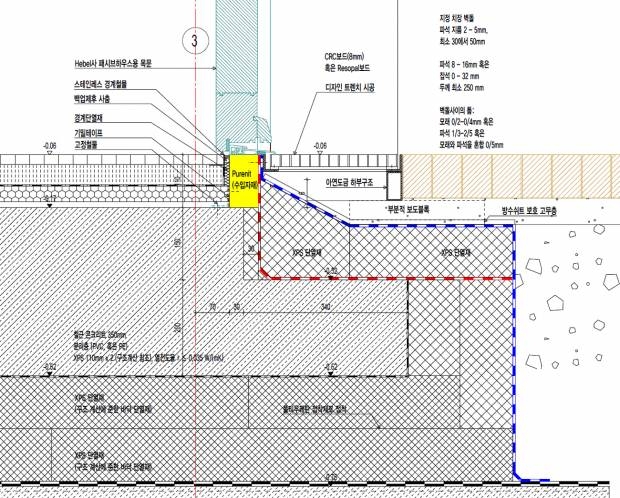

http://www.phiko.kr/data/file/z4_01/thumb/620x0_70/3667802189__EB9E8CEB8BA4ED9598EC9AB0EC8AA4_BarrierfreeEAB5ACECA1B0EC9D98_EB8BA8EC97B4EBB0A9EC8898ECB298EBA6ACEB9494ED858CEC9DBCEB8F84EBA9B4.jpg
사실은 적색상자로 으로 표시해주신 부분도 질문 중에 하나 입니다. 아직 확실한 계획이 서질 않아서..
ifree 님이 올려주신 상세와 동쪽별님이 올려주신 상세의 방수층은 완전히 다른 개념입니다.
ifree 님의 상세는 단열재를 감싸는 방수층이 기초하부까지 완전히 감싸는 형태이거든요..
1층 바닥의 높이가 지면으로 부터 얼마큼 올라와 있는 것인가요?
그리고, 현관앞은 대리석마감으로 생각하고 계신 것인가요?
계획은 250mm입니다.
http://www.phiko.kr/bbs/board.php?bo_table=z4_01&wr_id=10917&sca=&sfl=wr_name%2C1&stx=%EB%8F%99%EC%AA%BD%EB%B3%84&sop=and
적색 상자가 아래 그림정도의 크기 및 높이 입구 발판 정도로 계획중입니다.
데크 없습니다. 그냥 지면에서 현관문턱의 높이가 250mm 계획입니다.
(내일 다시 확인해 봐야 겠지만, 현관 입구쪽 땅을 50mm정도 높이거나 낮추거나 할순 있을것 같습니다.)
현재 무엇으로 해야 겠다고 정한것이 없습니다.
구조적으로 어떤것이 타당할지를 몰라서.
혹시 문턱 아래 재질은 무엇일까요? Purenit?
아연도금배수 배수관을 아래로 해서 아래 우수관으로 연결하면 될까요?
(건물테두리에 쇠석형태의 우수관로)
다행히 문과 같이 딸려온 PVC계열의 확장이 있습니다..만, 높이가 적당한지 확인부터 해야겠습니다.
홍도영님의 도면을 참고삼아 간략하게 그려 보았습니다.
자재 및 현장등의 칫수들을 파악 후 CAD로 옮겨보겠습니다.
