안녕하세요. 패시브협회.

구조에 대한 개인적인 궁금증 입니다.

환경 설명

1. 공동주택입니다.

2. 공동현관 > PCB 1번 > PCB 2번(CH-481SV) > 비디오폰 장치(CAV-503LN, 코맥스) 로 구성되어 있습니다.

놀란점

3. PCB 1번과 같이 세대 내에 아래/윗 집을 연결하는 영상+음성+데이터? 선이 매립되어 있는 구조이며, 코맥스 제품 매뉴얼을 살펴봐도 그렇게 설치하도록 되어 있다고 생각됩니다.

4. PCB 2번(CH-481)은 아마도, 비디오폰 장치(CAV-503LN, 코맥스)의 인터페이스를 간단하게 연결하기 위한 것이 아닐까 싶습니다. (유추)

질문

5. 그런데, 이웃간의 연결은 PCB 1번만 있으면 작동하는 것이 아닐까 싶은데요. PCB 2번(CH-481SV)에 VIDEO OUT이 연결되어 있는 이유가 궁금합니다.

6. 매뉴얼 표기에도 로비통화나 경비통화는 브릿지(검은점)로 되어 있고, 영상 IN/OUT인 7,9번 라인은 브릿지가 아니거든요.

7. 설마, 우리집 비디오폰 장치를 어떤 이유로든 고장/제거 하면 윗 집부터 전부다 문제가 발생하는 구조일까요?

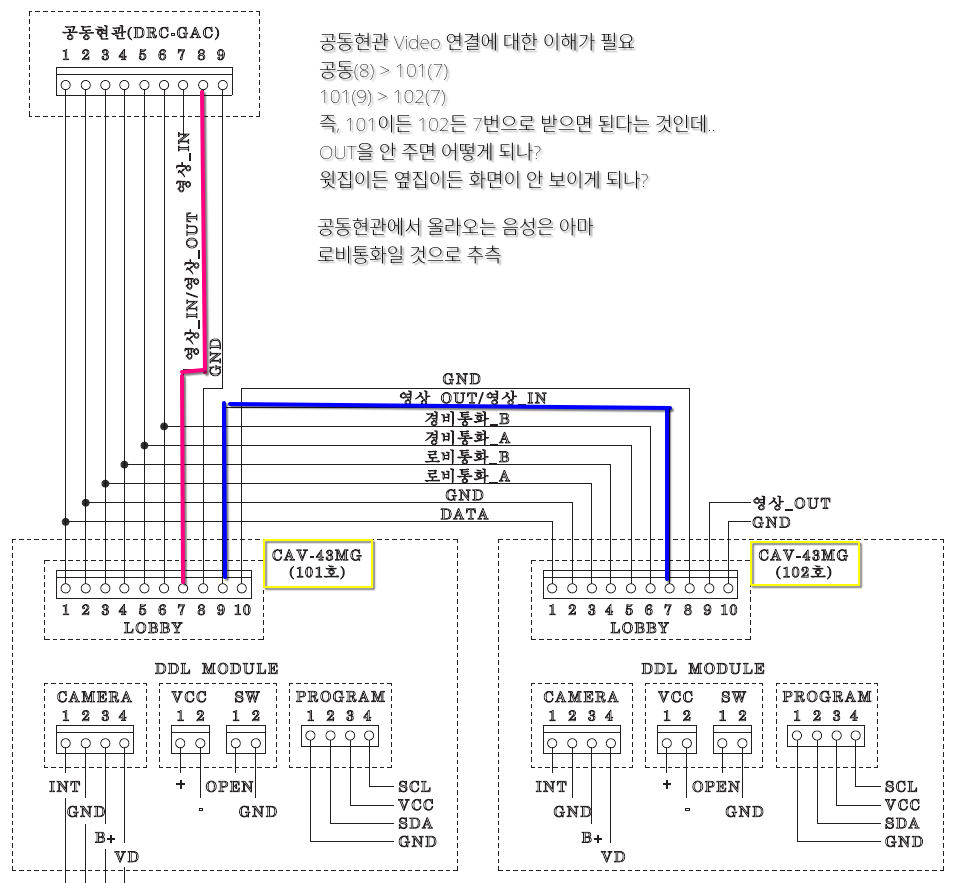

[매뉴얼]

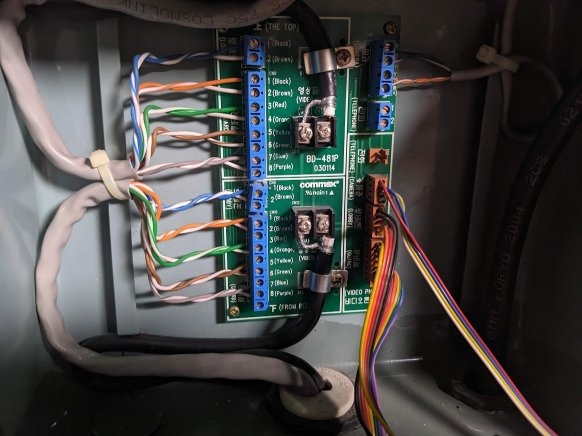

[PCB 1번]

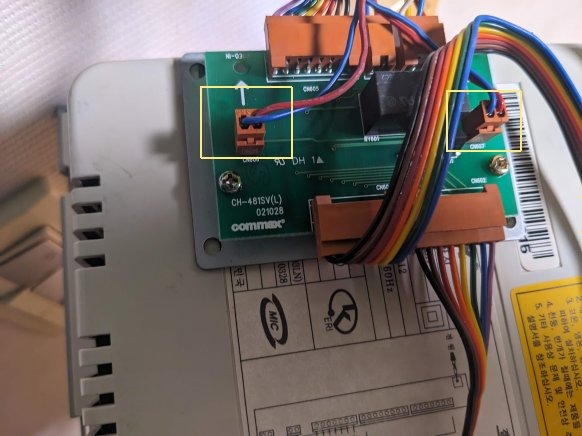

[PCB 2번]
