설계시공 현실을 고려한 옥상층 방수에 대한 질의

안녕하세요...
조금 고민이 필요해서요...
내일 오전까지 답변을 드리겠습니다. 안녕하세요... 조금 고민이 필요해서요... 내일 오전까지 답변을 드리겠습니다.

주말 밤 읽어주셔서 고맙고, 작년 지은 건물에도 패시브 협회 덕을 봤습니다.

작년에 건물을 지으면서 여기 패시브 하우스를 보고 떠올린 아이디어 중 - 실재 건축과정에서 적용된 것과 적용하지 못한 많은 사례들이 있었습니다.

(1) 작년 건물 지을 에도 주택 옥상 탑층에 단열 및 방수가 고민 이었는데,  도면은 평범했고,  그래도 건축주로서 무언가 집에 노력해 보고자 "탑층에 내단열 / 외단열 다 해보자. 스티로폼은 시공자들의 이음새 결착과 덕트관들로 뚫어지는 천장이 불안해서 뿜칠단열을 해보자" 라고 생각하고----

- 탑층 지붕 안쪽 내단열 / 외단열 모두 뿜칠로 단열(뿌리는 방식) - 와이어메시바닥깔고- 쇠흙손마감- 무근콘크리트로 마감을 했었는데... 이게 차 후 어떻게 나타날지는 불안하네요. ( 단어나 공법의 설명이 틀릴 수도 있습니다... 공부가 부족하여 )

(2) 원룸 오피스텔 건물은 방 1개당 보통 외벽으로 주방환기통/보일러연도/화장실배기관 총 이렇게 3군데 가 벽체와 단열재를 뚫고 외장재 밖으로 뚫리는데, 원룸건물은 그럼 외벽에 구멍이 100여개 이상 뚫리는 것이고 방수단열이 불안해서 - 모두 옥상으로 올렸고 - 그 부분을 뿜칠로 방수를 해보자! 라고 생각했었습니다.

(3) 외장재 벽돌는 3m 간격마다 스테인레스 앵글 철물을 대고 조적을 쌓은 것과

(4) 창호와 조적사이의 말랑말랑한 재료(순간 이름기억이 안 나에요) 를 우레탄폼 대신에 꽉꽉 채웠었는데......... 이게 이번 장마를 버티게 해준 게 아니었을지 추측해 봅니다. 심지어 벽돌도 290mm 긴 벽돌이라 창호와 이어지는 그 공간이 꽤 남았었는데도 완벽하게 방수가 되어 기분이 좋았습니다.

실재 올해 벽돌건물 중에 스테인리스 앵글을 사용 안하고 조적을 쌓아올린 현장과
폼충전을 우레탄폼 처럼 쏘는게 아니라, 남은 단열재로 대충 채워 넣었던 지인들 건물들에서
100% 물이 다 새는 현상이 보였습니다. 신축건물이었는데도요

(5) 하지만 골조 - 창호 - 마감 이 순서는 지킬 수 없었고 ...
(6) 옥상 파라펫 실링과 파라펫 끝까지 방수제를 발라야 한다고 말 할 때마다 현장에서 효용성이 없다고 묵살당하는 기분 이었습니다.

허나 묵살당하더라도 무언가 계속 조르고 시도하고 협의를 하면, 100%는 아니더라도 설계자와 시공자가 들어주는 부분도 있고  그게 건물로 나타나는 걸 몸소 느끼고 있는 요즘입니다.

그래서 100%는 아니지만, 우리 현실에 비추어 적용가능한 기법을 배우고 싶습니다. 주말 밤 읽어주셔서 고맙고, 작년 지은 건물에도 패시브 협회 덕을 봤습니다. 작년에 건물을 지으면서 여기 패시브 하우스를 보고 떠올린 아이디어 중 - 실재 건축과정에서 적용된 것과 적용하지 못한 많은 사례들이 있었습니다. (1) 작년 건물 지을 에도 주택 옥상 탑층에 단열 및 방수가 고민 이었는데, 도면은 평범했고, 그래도 건축주로서 무언가 집에 노력해 보고자 "탑층에 내단열 / 외단열 다 해보자. 스티로폼은 시공자들의 이음새 결착과 덕트관들로 뚫어지는 천장이 불안해서 뿜칠단열을 해보자" 라고 생각하고---- - 탑층 지붕 안쪽 내단열 / 외단열 모두 뿜칠로 단열(뿌리는 방식) - 와이어메시바닥깔고- 쇠흙손마감- 무근콘크리트로 마감을 했었는데... 이게 차 후 어떻게 나타날지는 불안하네요. ( 단어나 공법의 설명이 틀릴 수도 있습니다... 공부가 부족하여 ) (2) 원룸 오피스텔 건물은 방 1개당 보통 외벽으로 주방환기통/보일러연도/화장실배기관 총 이렇게 3군데 가 벽체와 단열재를 뚫고 외장재 밖으로 뚫리는데, 원룸건물은 그럼 외벽에 구멍이 100여개 이상 뚫리는 것이고 방수단열이 불안해서 - 모두 옥상으로 올렸고 - 그 부분을 뿜칠로 방수를 해보자! 라고 생각했었습니다. (3) 외장재 벽돌는 3m 간격마다 스테인레스 앵글 철물을 대고 조적을 쌓은 것과 (4) 창호와 조적사이의 말랑말랑한 재료(순간 이름기억이 안 나에요) 를 우레탄폼 대신에 꽉꽉 채웠었는데......... 이게 이번 장마를 버티게 해준 게 아니었을지 추측해 봅니다. 심지어 벽돌도 290mm 긴 벽돌이라 창호와 이어지는 그 공간이 꽤 남았었는데도 완벽하게 방수가 되어 기분이 좋았습니다. 실재 올해 벽돌건물 중에 스테인리스 앵글을 사용 안하고 조적을 쌓아올린 현장과 폼충전을 우레탄폼 처럼 쏘는게 아니라, 남은 단열재로 대충 채워 넣었던 지인들 건물들에서 100% 물이 다 새는 현상이 보였습니다. 신축건물이었는데도요 (5) 하지만 골조 - 창호 - 마감 이 순서는 지킬 수 없었고 ... (6) 옥상 파라펫 실링과 파라펫 끝까지 방수제를 발라야 한다고 말 할 때마다 현장에서 효용성이 없다고 묵살당하는 기분 이었습니다. 허나 묵살당하더라도 무언가 계속 조르고 시도하고 협의를 하면, 100%는 아니더라도 설계자와 시공자가 들어주는 부분도 있고 그게 건물로 나타나는 걸 몸소 느끼고 있는 요즘입니다. 그래서 100%는 아니지만, 우리 현실에 비추어 적용가능한 기법을 배우고 싶습니다.

이렇게 했는데 패시브 영상을 보니 ...... 암울해지네요.. 이렇게 했는데 패시브 영상을 보니 ...... 암울해지네요..

비밀글입니다. 비밀댓글 입니다.

여러가지를 고민해 보았습니다.
이 곳에 도면을 올려 주시는 다른 분과 사실 같은 상황인데요.
저희가 무언가 조언을 드릴 수는 있겠지만, 시공사에게 넘어가는 도면은.. 조언을 반영하여 수정된 도면이어야 합니다.
이미 건물을 지어 보신 경험이 있으셔서 아시겠지만... 도면과 건축주의 요구사항이 다르면... 그 때부터 수렁에 빠지는 것이거든요.

참고하신 소규모건축물품질향상가이드라인 이라는 것도 역시... 이런 점을 고려해서.. 최선은 아니지만.. 그저 최악만 막아 보자라는 생각에서 만들게 된 것이었습니다.
그 책의 내용을 다 이해하고, 도면에 반영하려면... 건축사의 능력을 떠나서, 설계비가 받쳐 주어야 하니까요.

그러므로, 제가 드리는 첫번째 조언은 .. 다음에 일을 하실 때.. 공사비의 8~10%의 설계비를 미리 예산에 반영해 놓아야 한다는 것입니다.
이 게시판으로 오고가는 것으로 전체의 품질을 논하는 것은 분명한 한계가 있습니다.
또한 추가 계약을 통해서 컨설팅을 받으실 수도 있겠으나, 그 역시 도면이 고쳐져야 해요.
안그러면 그런 컨설팅이 말짱 도루묵이 되기에....
컨설팅+도면수정까지 한다면 설계변경 수준이 되고, 그러면 결국 전체 설계비는 말씀드린 수준까지 자연스럽게 올라오게 됩니다.
즉 지름길은 없다는 것입니다. 나머지는 오로지 건축사의 역량이 되겠지만...

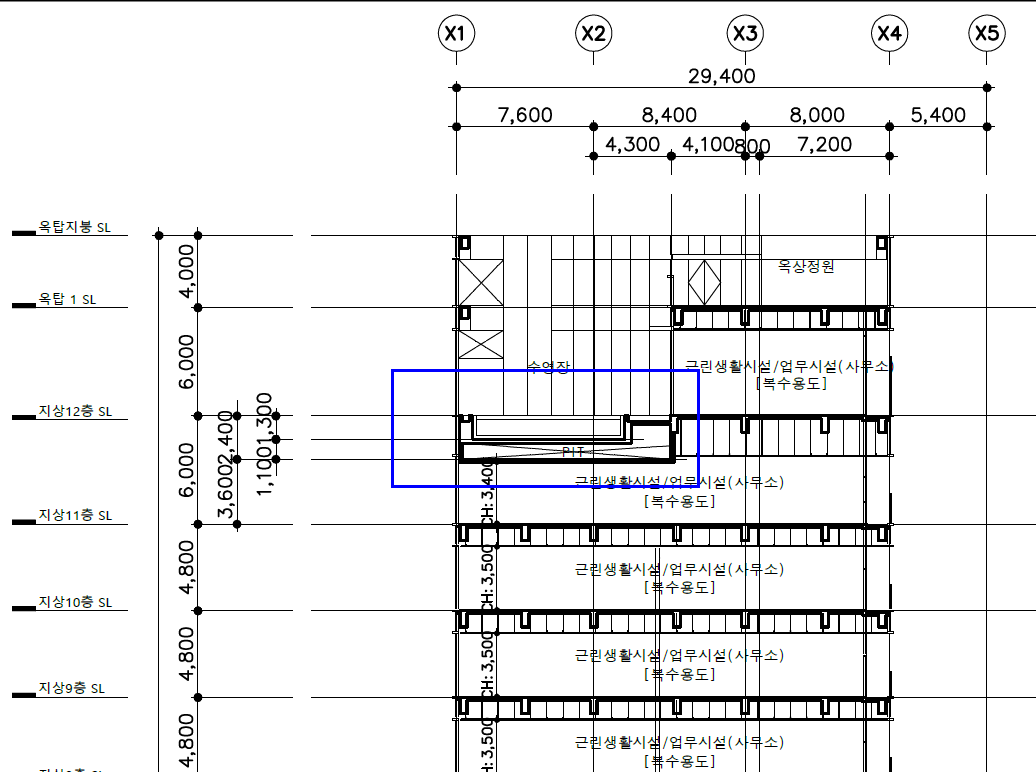

올려 주신 도면에서 몇가지 우려되는 부분과 수정 방향 위주로 말씀드리겠습니다.
