갤러리(그릴창) 개구율 관련질문

안녕하세요.
개구율은 아래 그림과 같이 가장 좁은 구간의 수평선을 기준으로 하고 있습니다.. 그래서 6.16%가 나오게 됩니다.
그리고 프레임과 프레임의 끝에서 끝까지의 구간을 산정합니다. 안녕하세요. 개구율은 아래 그림과 같이 가장 좁은 구간의 수평선을 기준으로 하고 있습니다.. 그래서 6.16%가 나오게 됩니다. 그리고 프레임과 프레임의 끝에서 끝까지의 구간을 산정합니다.

답변 감사드립니다.

제가 이해가 안되서 그러는데 가장 좁은 구간의 수평선을 기준으로 한다는게 어떤말씀이신가요.
프레임 상 하의 끝에서 끝까지의 구간은 산정하시는게 어떻게 산정하신다는건지...
이해가 잘안되서요 ㅠ 답변 감사드립니다. 제가 이해가 안되서 그러는데 가장 좁은 구간의 수평선을 기준으로 한다는게 어떤말씀이신가요. 프레임 상 하의 끝에서 끝까지의 구간은 산정하시는게 어떻게 산정하신다는건지... 이해가 잘안되서요 ㅠ

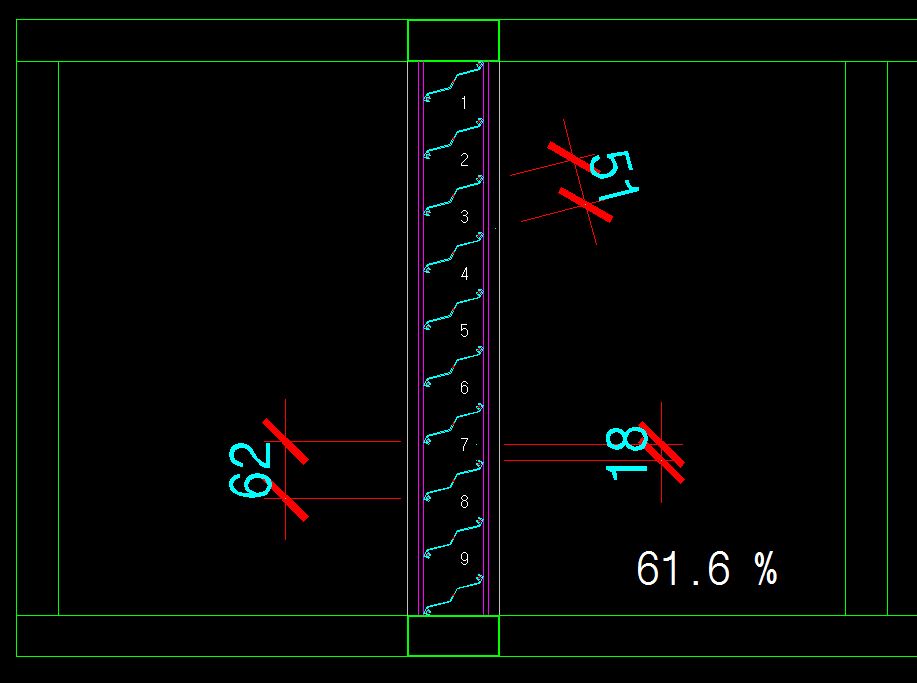

아.. 그림을 올려 드리지 못했네요.. ㅠ
죄송합니다.
아래와 같습니다.

프레임의 끝에서 끝은... 그릴 부분만으로 개구율을 따지는 것이 아니라, 개구부 전체에서의 개구율을 따져야 한다는 의미였습니다. 아.. 그림을 올려 드리지 못했네요.. ㅠ 죄송합니다. 아래와 같습니다. 프레임의 끝에서 끝은... 그릴 부분만으로 개구율을 따지는 것이 아니라, 개구부 전체에서의 개구율을 따져야 한다는 의미였습니다.

안녕하세요, 저도 개구율을 알고싶은데, 답변이 이해가 잘 안되어서 추가질문드립니다.
위 그림을 기준으로 개구율을 구하는 계산식은 어떻게 되는건가요??
답변 부탁드립니다. 안녕하세요, 저도 개구율을 알고싶은데, 답변이 이해가 잘 안되어서 추가질문드립니다. 위 그림을 기준으로 개구율을 구하는 계산식은 어떻게 되는건가요?? 답변 부탁드립니다.

안녕하세요.
그림의 가운데, 숫자가 적히지 않은 붉은 색 사선이 실제 열린 높이입니다. (굴곡 부위를 다 제외한)
이 높이의 합계를 전체 길이로 나눈 값으로 보시면 되세요. 안녕하세요. 그림의 가운데, 숫자가 적히지 않은 붉은 색 사선이 실제 열린 높이입니다. (굴곡 부위를 다 제외한) 이 높이의 합계를 전체 길이로 나눈 값으로 보시면 되세요.

안녕하세요, 저도 지금 개구율때문에 고민인데요..
W(폭)과는 상관없이 높이와 그릴살 최소거리만으로 계산이 가능한걸까요?
그릴살 최소거리X그릴살간격/총높이(프레임포함) 으로 하면 되는걸까요?? 안녕하세요, 저도 지금 개구율때문에 고민인데요.. W(폭)과는 상관없이 높이와 그릴살 최소거리만으로 계산이 가능한걸까요? 그릴살 최소거리X그릴살간격/총높이(프레임포함) 으로 하면 되는걸까요??

네 폭은 상관없습니다. 네 폭은 상관없습니다.

그릴창은 항상 뻥 뚫려있는 부분으로... 열교는 어쩔 수 없는것으로 보는걸까요? 그릴창은 항상 뻥 뚫려있는 부분으로... 열교는 어쩔 수 없는것으로 보는걸까요?

네 그렇습니다. 어쩔 수 없다라기 보다는, 열교자체가 별 의미가 없는 경우일 것 같습니다. 네 그렇습니다. 어쩔 수 없다라기 보다는, 열교자체가 별 의미가 없는 경우일 것 같습니다.

개구율 공식 (%)

(W-2A)*N*B / (W*H) * 100

W=폭 / H=높이
A=LOUVER FRAME 안쪽까지의 치수
N=LOUVER OPEN 수량
B=LOUVER BRADE 수직거리 값 개구율 공식 (%) (W-2A)*N*B / (W*H) * 100 W=폭 / H=높이 A=LOUVER FRAME 안쪽까지의 치수 N=LOUVER OPEN 수량 B=LOUVER BRADE 수직거리 값

감사합니다. 감사합니다.

A루버안쪽까지의 치수가 어떤 사이즈죠? A루버안쪽까지의 치수가 어떤 사이즈죠?

테두리 프레임의 안쪽 길이입니다. 테두리 프레임의 안쪽 길이입니다.

수고가 많으십니다알려주신 개구율 공식을 이해하지 못해서요
죄송한데 제가 올려드린 화일안의 갤러리는 환기율이 얼마나 되는지 식에 대입해서 좀 알려주시겠어요 수고가 많으십니다알려주신 개구율 공식을 이해하지 못해서요 죄송한데 제가 올려드린 화일안의 갤러리는 환기율이 얼마나 되는지 식에 대입해서 좀 알려주시겠어요

계산한 결과입니다. 계산한 결과입니다.

감사합니다 관리자님^^ 감사합니다 관리자님^^

감사합니다. 감사합니다.

지난번 갤러리 개구율 문의 들였었는데 공식중 N- 루버 오픈 수량이 루버의 갯수를 나타내는건 아니지요?
첨부해 드린 도면에 식을 써주신게 오픈수량으로 치면 19 같은데 루버 수량 20으로 기입해 주셔서 혹시나 하고 여쭤 봅니다
개구율차이가 많이 나서요 지난번 갤러리 개구율 문의 들였었는데 공식중 N- 루버 오픈 수량이 루버의 갯수를 나타내는건 아니지요? 첨부해 드린 도면에 식을 써주신게 오픈수량으로 치면 19 같은데 루버 수량 20으로 기입해 주셔서 혹시나 하고 여쭤 봅니다 개구율차이가 많이 나서요

아 죄송합니다. 제가 숫자를 잘못 세었습니다. 개구율이므로 19로 하시는 것이 맞습니다.
알려 주셔서 감사합니다. 아 죄송합니다. 제가 숫자를 잘못 세었습니다. 개구율이므로 19로 하시는 것이 맞습니다. 알려 주셔서 감사합니다.

답변주셔서 감사합니다
개구율 50% 맞추는게 엄청 힘드네요
하나 하나 따져가면서 맞춰야 하나봐요ㅠㅠ 답변주셔서 감사합니다 개구율 50% 맞추는게 엄청 힘드네요 하나 하나 따져가면서 맞춰야 하나봐요ㅠㅠ

네 50%는 쉽지 않습니다.
다만 대개의 경우 현재 해당 개구부 면적에 대한 50%를 요구하는 경우가 많기에, 개구부를 조금 더 크우는 방향으로 협의를 하시면 비교적 쉬워질 수 있습니다. 네 50%는 쉽지 않습니다. 다만 대개의 경우 현재 해당 개구부 면적에 대한 50%를 요구하는 경우가 많기에, 개구부를 조금 더 크우는 방향으로 협의를 하시면 비교적 쉬워질 수 있습니다.

B값이 수직거리라고 되어있음 69 가 아니고 41이 맞지 않나요???? B값이 수직거리라고 되어있음 69 가 아니고 41이 맞지 않나요????

질문드려요.....
아래 그림은 뭘 의미하는건가요??? 질문드려요..... 아래 그림은 뭘 의미하는건가요???

식 자체가 루버 수직 길이에 대해 열린 길이를 따지는 것이므로, 루버의 길이방향과 같은 길이 방향으로의 길이를 입력하는 것이 맞습니다.

결국 같은 식인데, 최상단과 최하단의 이형 치수를 더 반영한 것으로 보입니다. 식 자체가 루버 수직 길이에 대해 열린 길이를 따지는 것이므로, 루버의 길이방향과 같은 길이 방향으로의 길이를 입력하는 것이 맞습니다. 결국 같은 식인데, 최상단과 최하단의 이형 치수를 더 반영한 것으로 보입니다.
