경기 파주시 문발동 - 단독주택 (2.9리터)

관리자 5 13,993 2012.07.16 22:55
*용도단독주택 (2.9리터)
건축물주소[ 413 ] 120
설계사ZARIM Arhictets (www.zarim.kr, 정회원사)
기계설비설계사세진이앤이
전기설비설계사엘림전설
구조설계사환구조
에너지컨설팅ZARIM
설계기간2011년 4월 ~ 2011년8월
시공기간2011년 8월~ 2012년 6월
대지면적357.6  ㎡
건축면적163.33  ㎡
건폐율45.67  %
연면적218.93  ㎡
용적율61.22  %
규모지상2층
구조방식철근콘크리트조
난방설비가스보일러
냉방설비EHP
주요내장재친환경수성페인트
주요외장재아크릴수지페인트
외벽구성콘크리트
비드법 2종3호 250mm
외단열미장마감(투습아크릴수지미장마감)
외벽 열관류율0.13  W/㎡·K
지붕구성콘크리트
비드법 2종 3호 300mm
OSB 12.5mm
방수지
30mm각재(통기층)
OSB 12.5mm
징크마감
지붕 열관류율0.11  W/㎡·K
바닥구성압출법1호 100mm 두겹(외부)
방습지
기초콘크리트
방습지
비드법 1종1호 150mm(내부)
바닥난방
강화마루
바닥 열관류율0.09  W/㎡·K
창틀제조사융기
창틀 열관류율0.77  W/㎡·K
유리 제조사한글라스
유리 구성6더블로이+12Ar+5투명+12Ar+5로이, Super Spacer TriSeal
유리 열관류율0.75  W/㎡·K
창호 전체열관류율
(국내기준)
0.91  W/㎡·K
창호기밀성능
(국내기준)
0.08  ㎥/㎡·h
유리 g값0.4
현관문 제조사SY스틸 (고단열문-진공단열재)
현관문 열관류율0.55  W/㎡·K
기밀성능(n50)0.55  회/h
환기장치 제조사SSK
환기장치효율
(난방효율)
74  %
난방에너지요구량29  kWh/㎡·a
난방부하12.9  W/㎡
계산프로그램PHPP2007
태양광발전 용량3  kWp
모듈종류단결정
기타신재생에너지330,000
인증번호2012-P-006
신축공사
대게의 경우 대지의 형태가 집의 형태를 만든다. 이 집도 그 범위에서 크게 벗어나지 않았다. 대지가 밖으로 갈수록 아주 작은 각도로 벌어지는 형태였다. 사소하다면 사소할 각도였지만, 초기 계획 내내 속쓰릴 정도의 괴로움을 안겨주는 각도였다. 결과적으로 거주목적의 실을 위쪽에 배치하고, 모임과 휴식의 공간인 거실과 주방/식당을 아래쪽에 배치하여 두 개의 매스가 대지의 각도에 기대어 서로 마주보고 있는 듯한 형태로 귀결되었다.

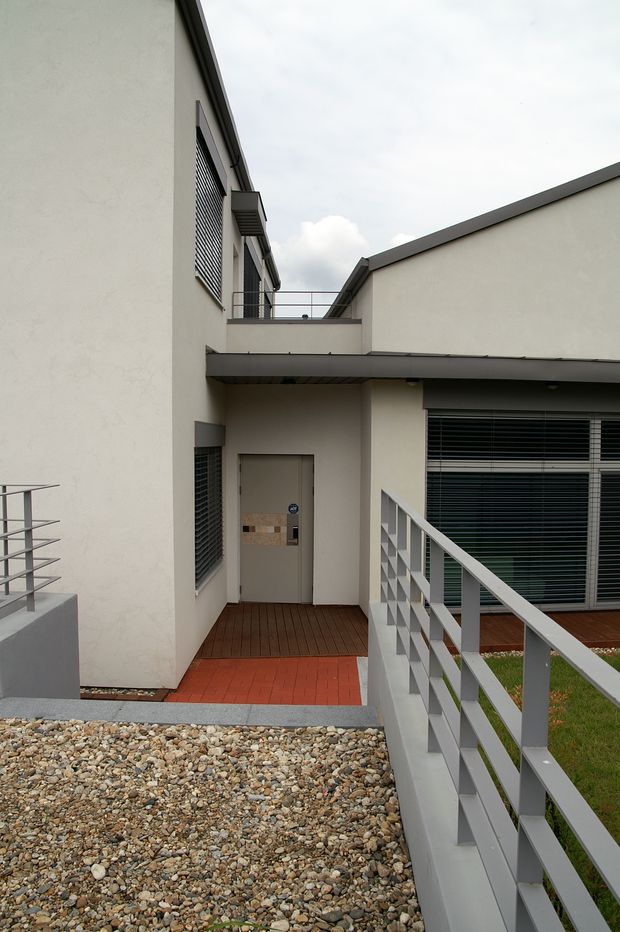

두 매스의 중간 공간을 통로와 계단으로 배치를 하고, 현관에서 거실과 계단실로 이르는 사선에 빛이 따라가도록 디자인 되었다. 공간의 배치가 다 이루어 진 다음부터는 크게 걸릴 것이 없었지만, 저에너지주택이 목표로 하는 단순한 형태에서 많이 벗어나 있기에 목표성능을 맞추기 위해 창의 크기와 형태를 섬세히 다듬는데 많은 시간을 보냈다.

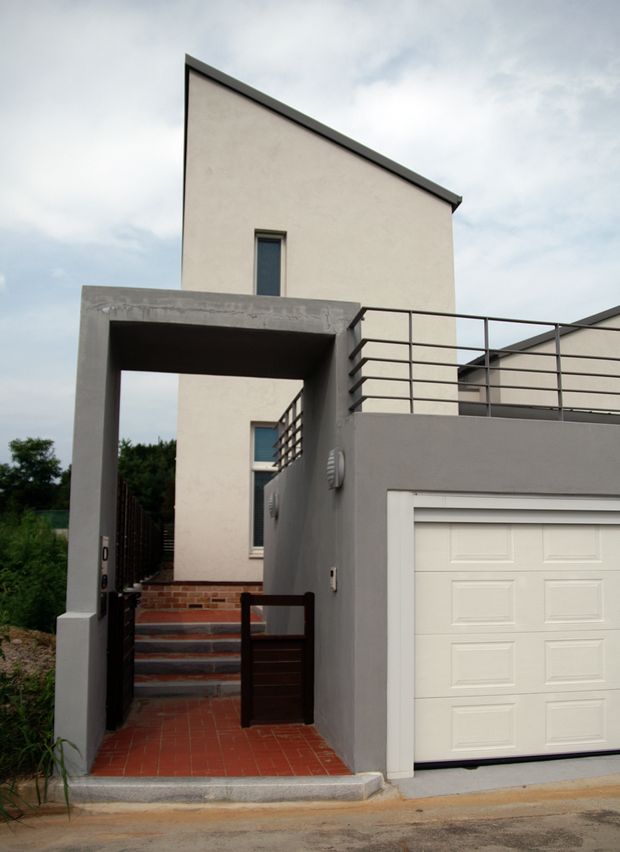

외부 주차장을 거친 콘크리트 그대로 두어 하얀 집과 극적 대비를 이루어 내려 하였으나, 너무나 거친 마감으로 인해 거부감이 커 마감을 한 것이 아쉬웠다. 일부러 거칠게 하는 것도 깊은 연륜이 필요함을 느낀다. 언제 그 경지에 갈지....
