공조기와 배기팬 관련 사례입니다.

공조기와 욕실, 주방 배기팬에 관한 질문이 많아 저희 사례를 적어봅니다.

30평 단층 주택이고 공조기 tab를 마친 풍량값(2단 기준)은 급기 147cmh, 배기 129cmh 입니다.
평소 18cmh의 양압이 걸린 상태가 됩니다.

주방후드는 풍량이 작은 2단짜리 제품으로 최대 풍량 200cmh입니다. (3단 제품은 최대 500cmh가 넘습니다.)
욕실팬은  90cmh짜리 2개를 설치 했구요.

공조기가 돌아가는 상태에서 주방후드 하나만 틀어도 계산상 182cmh의 음압이 걸립니다.
여기에 욕실팬 2개가 같이 돌아간다면 362cmh가 되구요.
일반적인 집이라면 창 틈 등으로 많은 외기가 들어오겠지만 누기가 거의 없는 패시브하우스에서는 강한 음압이 걸리고 팬도 제 역할을 못하게 됩니다.
하수 트랩에 문제가 있다면 하수구 냄새도 들어올테구요.
밖으로 열리는 현관문은 안쪽으로 강하게 당겨진 상태가 돼 열기가 힘들어집니다.

저희도 작년에 지은 집에 90cmh 욕실팬 하나를 켰더니 현관문 여는데 부하가 느껴져서 뭔가 대책이 있어야겠다는 생각을하게 됐습니다.

협회에서 준비중인 주방후드 작동시 공조기의 배기가 멈추거나 약해지게 하는 시스템도 30평 기준으로 본다면 총급기량보다 후드의 배기량이 훨씬 크기 때문에 음압이 걸리게 됩니다. 배기가 수시로 멈춘다면 배관 오염의 문제도 있을 수 있고 열교환되지 않은 공기가 온집안에 급기되므로 불편할 수 있습니다.

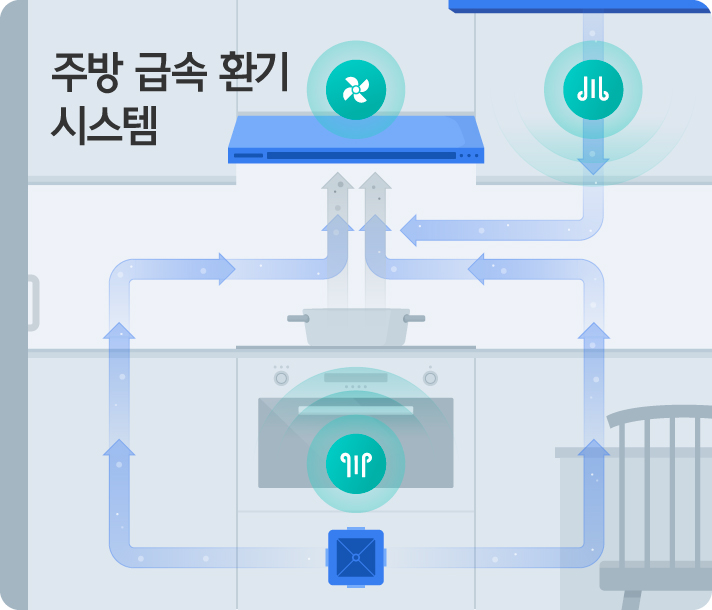

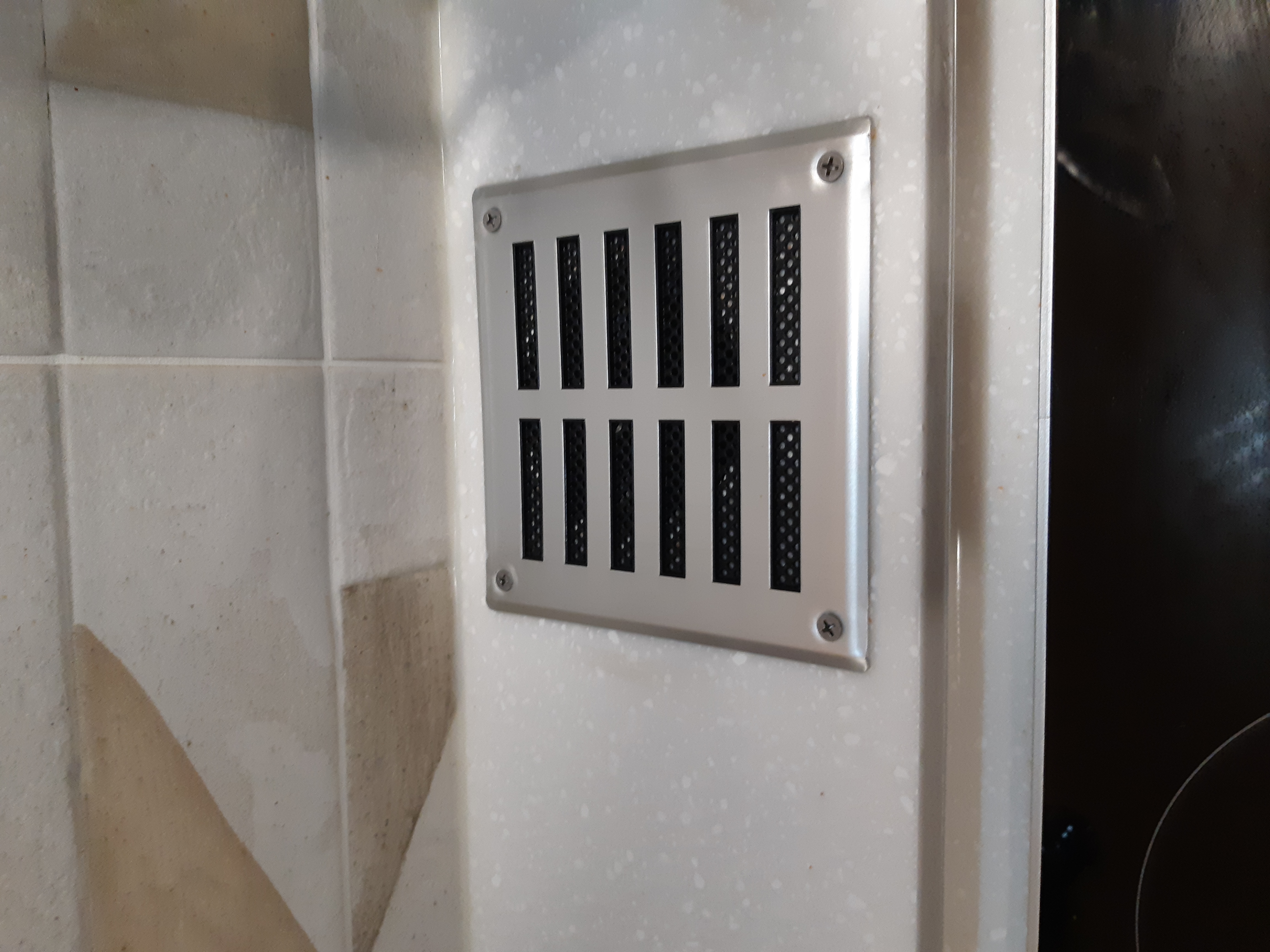

그런 이유로 협회와 의논해서 이번에 후드 밑에 별도의 급기구를 하나 달아봤습니다.

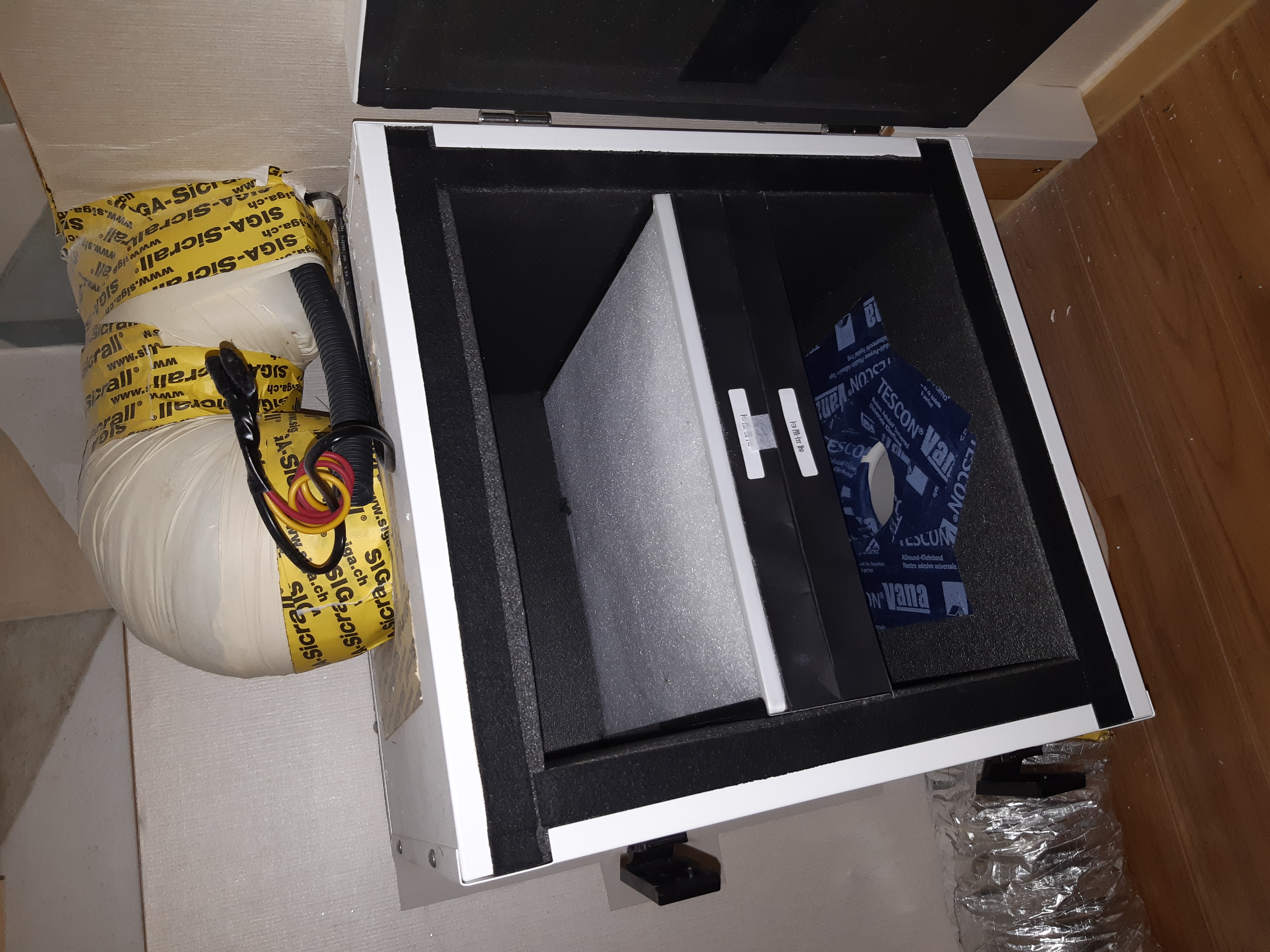

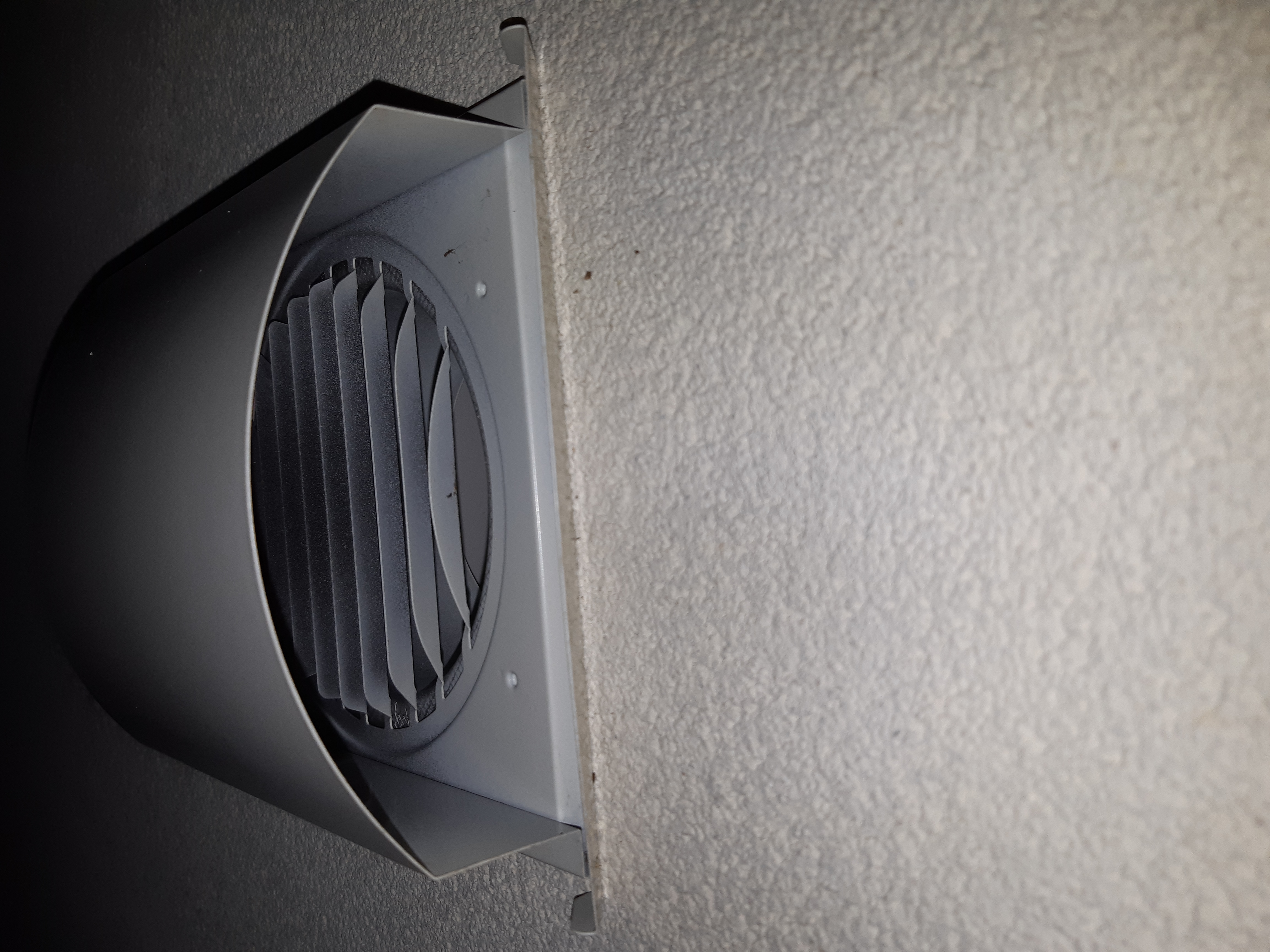

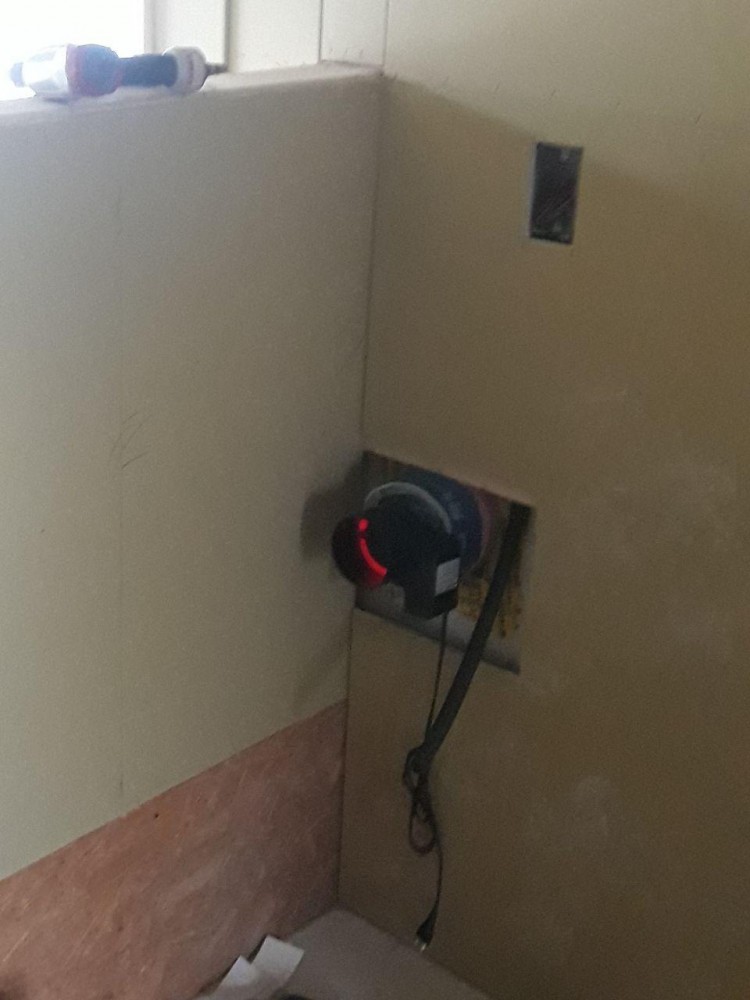

후드 근처 외벽에 슬리브를 하나 묻어 전동댐퍼를 달고 필터박스를 연결해 주방후드 작동시 필터링된 외기가 유입되도록 했습니다.

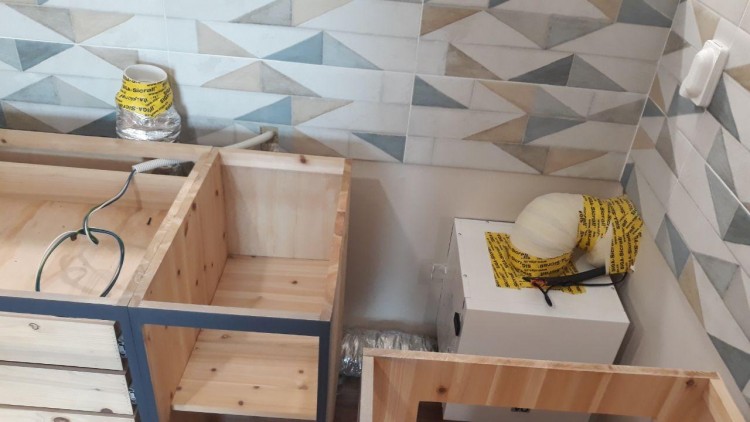

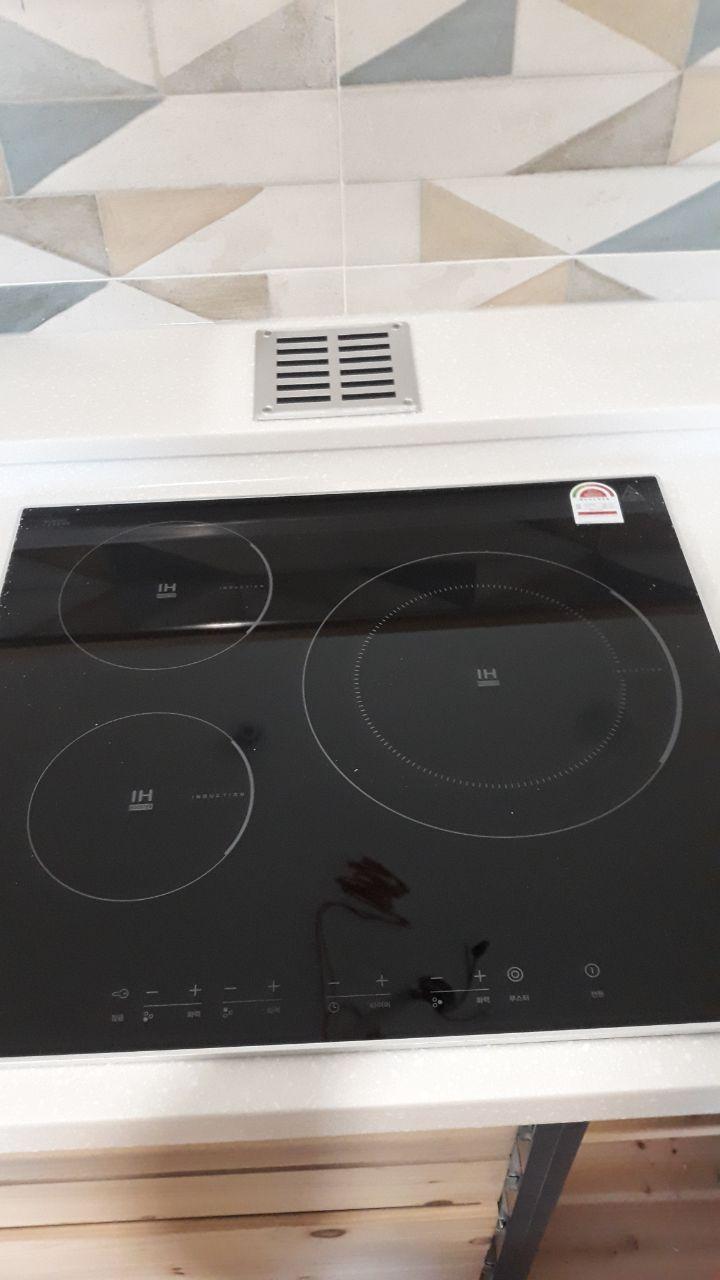

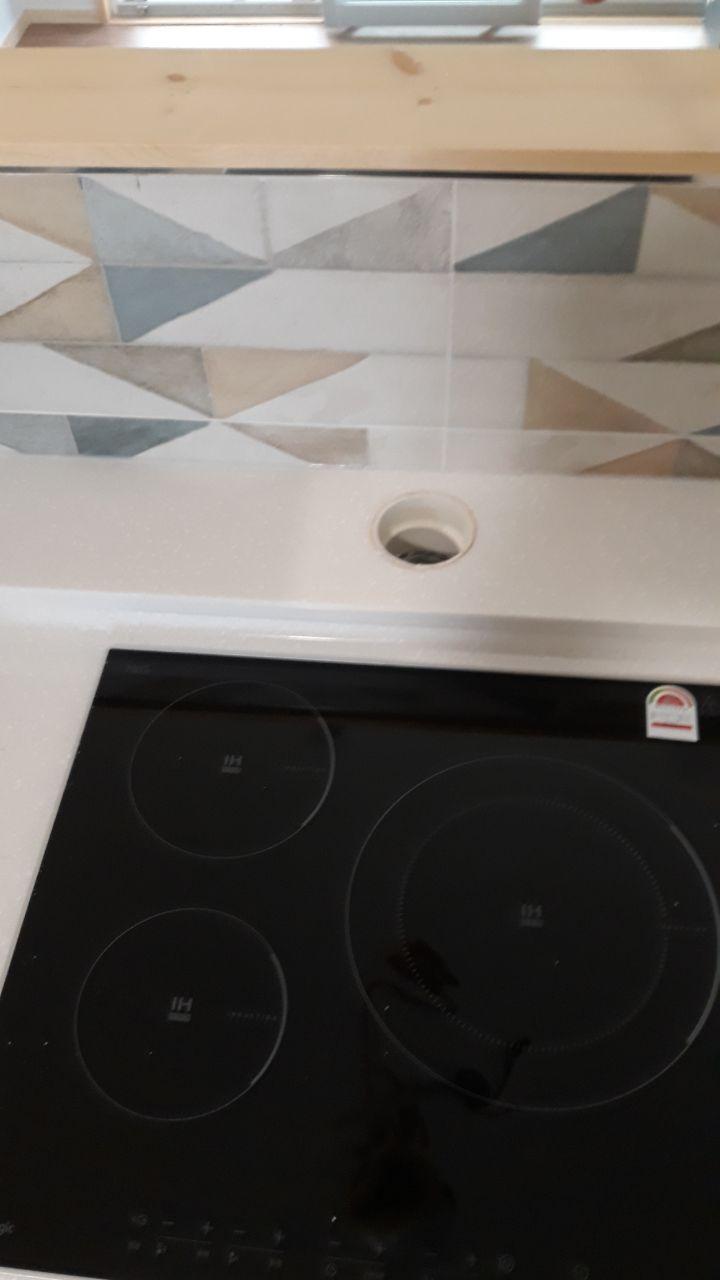

필터박스 설치는 싱크대의 코너 공간을 활용했고 단열배관이 렌지 뒷편 싱크대 뒷선반까지 이어져야해서 뒷선반의 폭을 넓혔습니다.
후드에 급기,배기 두개의 전동댐퍼가 연동된 개념입니다.

최종기밀테스트 때 후드를 켠 채로 외부에서 연기를 뿜어 외부공기가 원활히 유입되는지 확인했습니다.
필터로 인한 압손실이 있을테니 음압이 전혀 없지는 않겠지만 현관문을 열 때 체감할 수는 없었습니다.

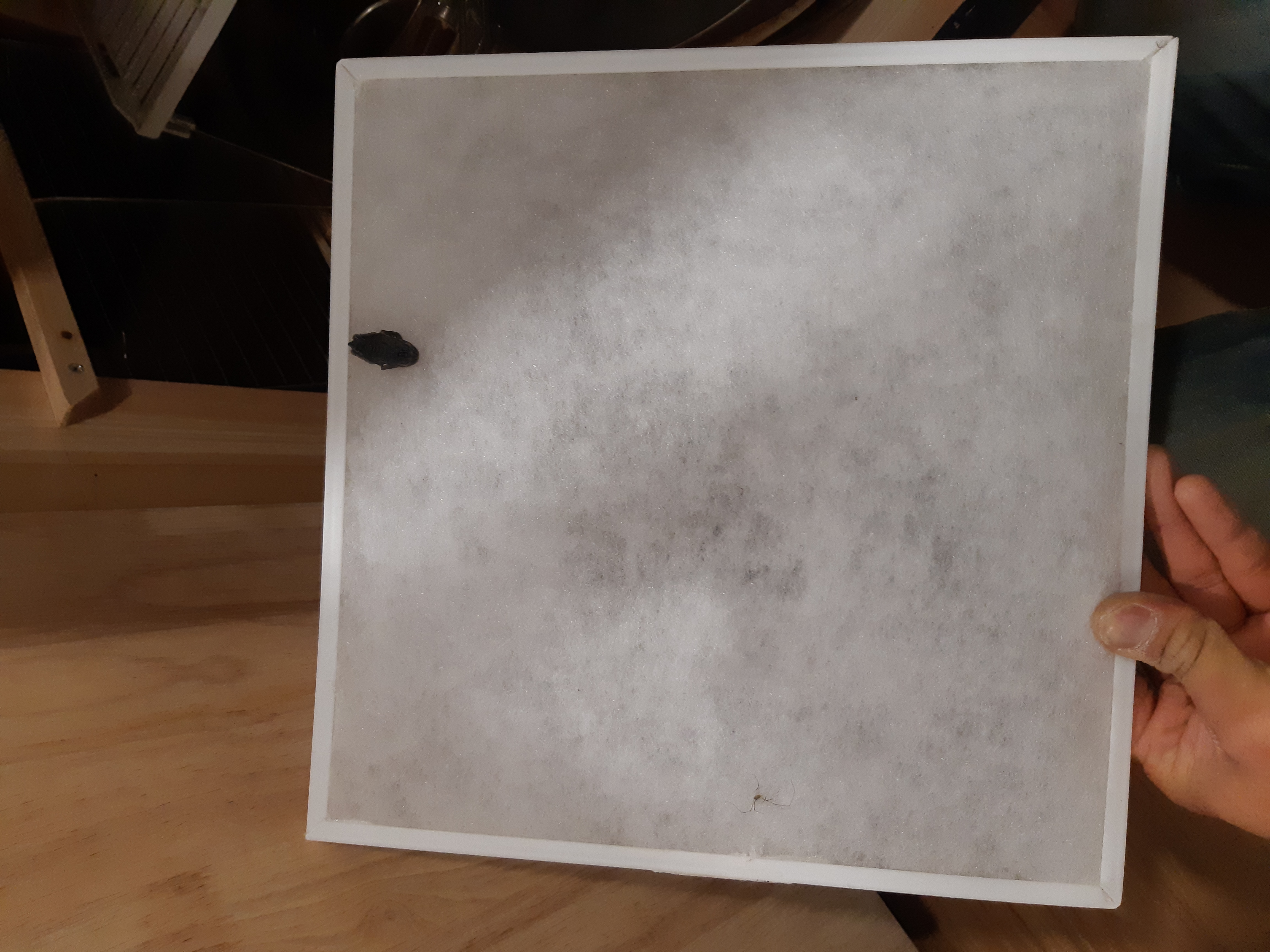

필터박스로 인해 싱크대의 수납공간이 줄어드는 점과 필터관리를 해줘야 한다는 점, 열교환되지 않은 외기가 그대로 들어온다는 점 정도의 단점이 있지만 이 외에 다른 대안은 떠오르질 않습니다. 원래 후드를 켤 때 창문을 조금 열어두는 게 좋으니 필터 달린 창을 조금 열어둔 개념으로 생각하면 맞을 것 같습니다.

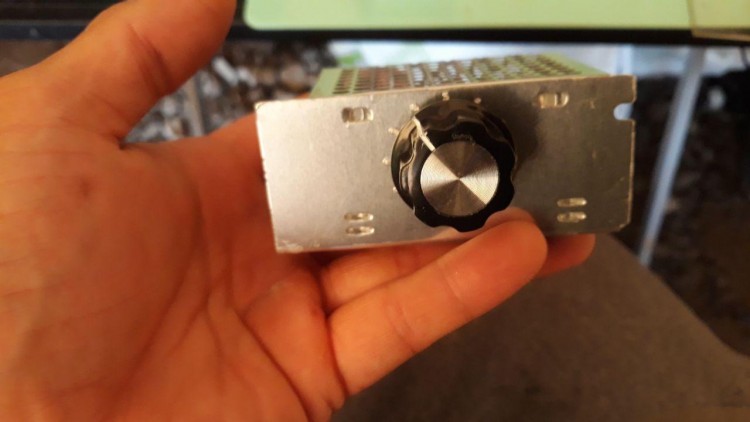

욕실팬의 경우 주방후드보다 풍량이 훨씬 작기 때문에 별도의 급기구를 두지 않고 모터 변압기를 달아 풍량을 줄여봤습니다.
조광기부터 프리볼러까지 여러가지를 찾아보다가 잡자재에서 직접 사용해보시고 내구성이 검증된 제품을 보내주셔서 싸고 간단하게 적용해 볼 수 있었습니다.
tab 할 때 풍량을 조절해 실 당 20cmh로 맞췄고, 이 풍량 부분도 협회와 의논해서 조절했는데 명확한 계산법이나 규정이 없어 욕실 체적 대비 시간당 4회 정도의 환기량으로 일단 맞춰봤습니다.
결과적으로 음압은 느낄 수 없었지만 환기량은 생활을 해가면서 조절을 해봐야 할 것 같습니다.

이건 다른 얘긴데요, 욕실에 공조기 배기 디퓨져를 넣느냐 마느냐는 관리자님 말씀대로 상황에 따라 달라져야 하겠지만, 욕실의 평소 컨디션은 있고 없고에 따라 큰 차이가 납니다. 예전에 공조기에 문제가 생겨서 원인을 찾기 위해 욕실 배기 디퓨져를 2주 정도 막아본 적이 있었는데 환기가 될 때의 그 뽀송뽀송함이 없어졌다고 하더라구요.

또 다른 얘긴데요, 각종 배수 트랩과 전동댐퍼의 성능은 상당히 믿을만합니다. 일차적으로 기밀테스트 때 검증이 되구요, 위에 말한 음압이 걸려 현관문 열기가 힘든 집도 배수구에서 냄새가 올라오는 일은 없습니다.
집에 음압이 걸려 냄새가 올라오는 집은 먼저 봉수가 말라있는지 확인하고 그게 아니라면 트랩의 불량을 의심해봐야 합니다. 설치가 잘못됐을 수도 있구요.
전동댐퍼도 마찬가지로 댐퍼와 배관 사이의 틈이나 배관의 훼손 등을 먼저 살펴봐야 합니다.
