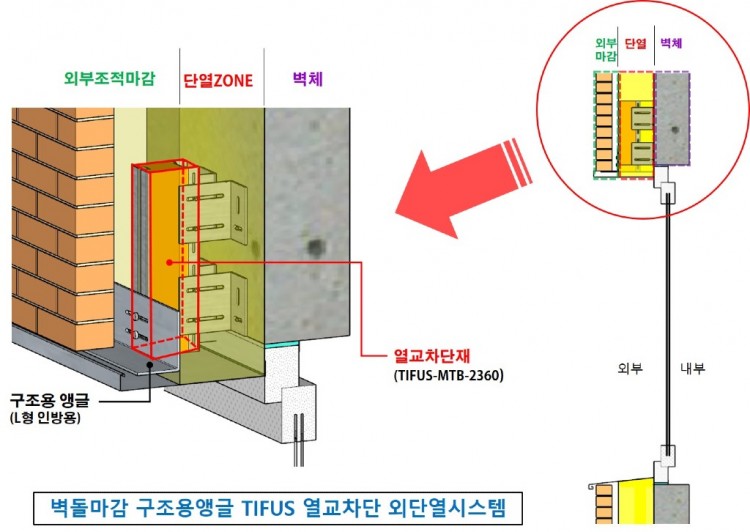

2.4 TIFUS 열교차단재를 이용한 벽돌마감 구성 개념도

6 티푸스 1 985 01.18 21:59

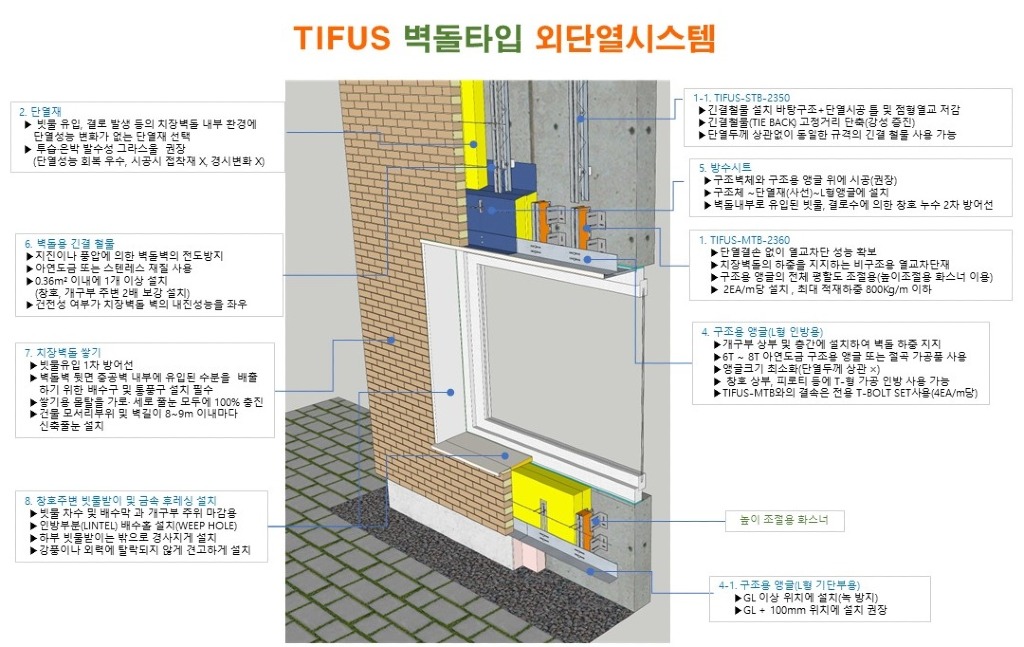

[ TIFUS 조적마감 열교차단 외단열시스템 구성 ]

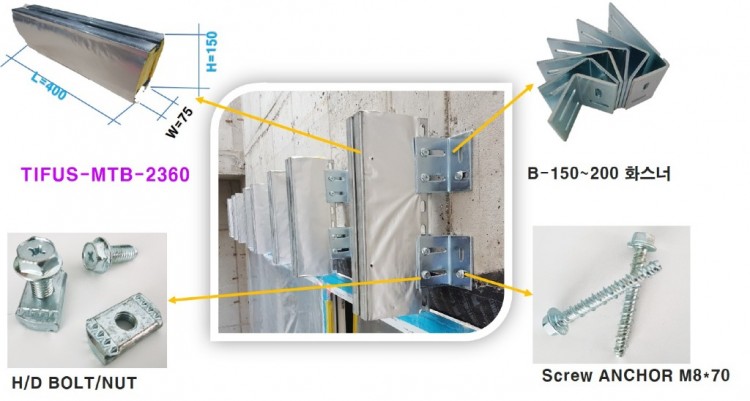

[ TIFUS -MTB 열교차단재 및 부자재 ]




- TIFUS-MTB-2360(열교차단재) 1EA를 설치하기 위해서는

Screw앙카(4EA), 높이조절화스너(4EA), 볼트(8EA), 너트(8EA)가 필요합니다



- 참고로 벽돌마감 구조용 L형앵글 1본(1M_기본형)을 설치하기 위해서는

TIFUS-MTB-2360(열교차단재) 2EA가 필요합니다
