사무실 전열교환기 셀프 설치 1

이전에 사무실 전열교환기 시공 관련 문의를 드린적이 있었는데 이번에 셀프로 설치하였습니다.

시공전부터 협회 홈페이지에 업로드 할 생각이라 사진을 많이 찍으려고 했는데 이 설치라는것이

스파이럴 덕트를 천장에 올려붙여야 하다보니 눈치도 보이고 사진찍기가 몹시 어려웠습니다 -_-...

그래도 어느정도 시공순서나 했던 과정들 정도는 보실 수 있을정도로 사진을 찍었으니

최대한 자세히 가보겠습니다.

전열교환기 : 셀파 에어클 상부토출형 350

덕트 : 스파이럴덕트 150mm , 보온후렉시블 150mm

디퓨저 : 라운드디퓨저, 라운드판디퓨저

천장고정 행거 : 알루미늄밴드 2겹 + 알루미늄 테이프  자체 제작 -_-...

먼저 T부속에 디퓨저를 결합합니다.

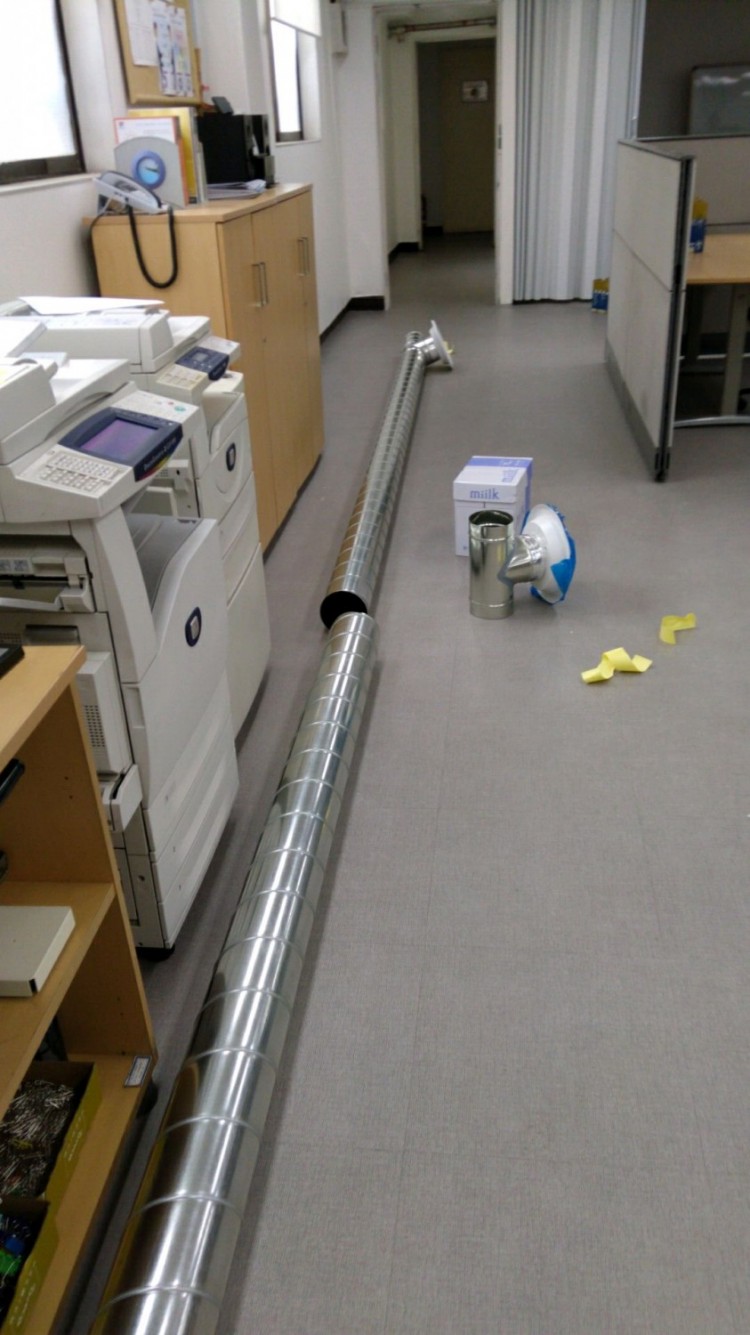

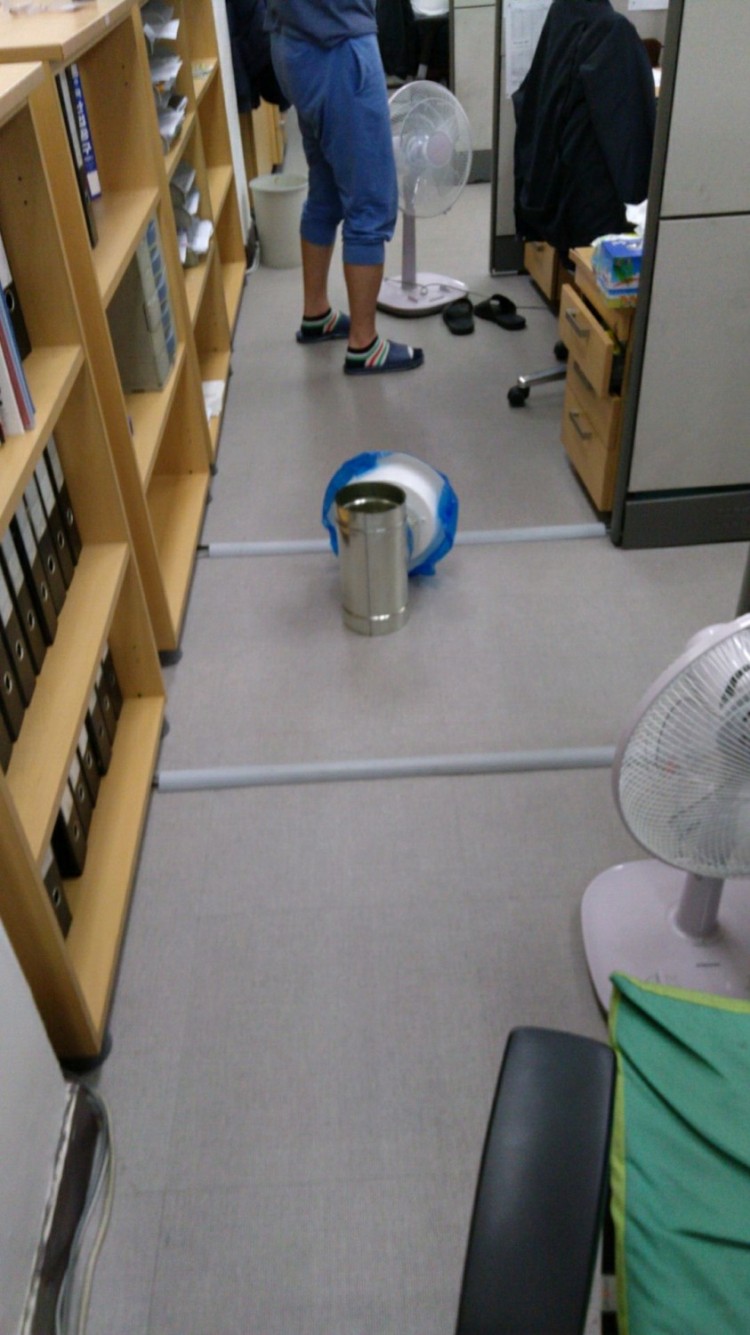

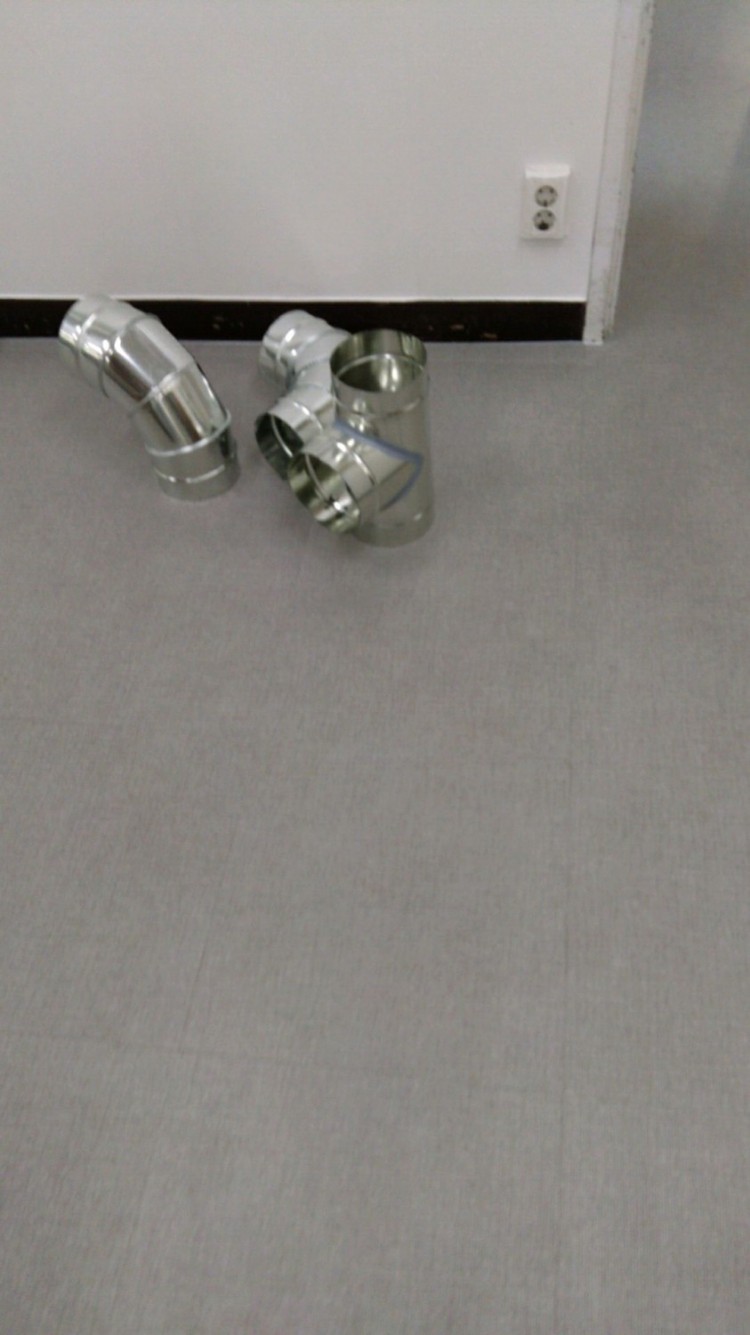

필요한 부속들을 예정된 위치에 가져다 놓습니다

부속과 관을 연결할 위치에 가져다 놓고 알루미늄 테이프로 결합합니다

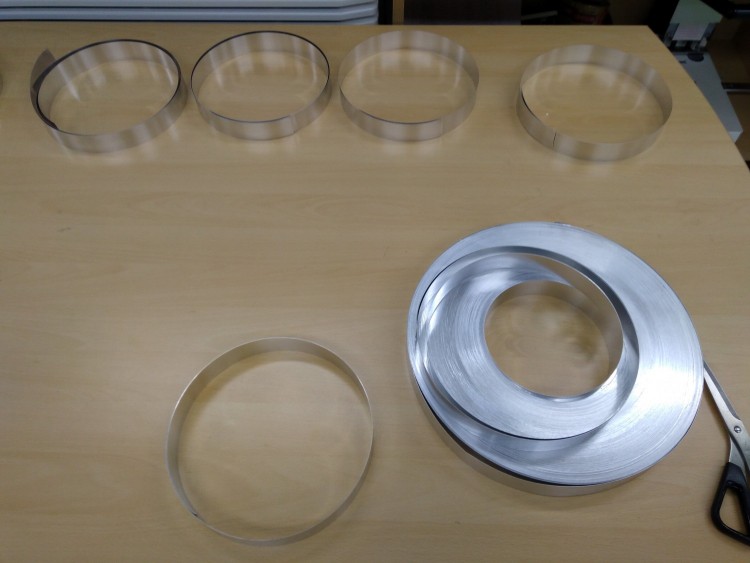

한명이 배관을 결합할 동안 다른쪽에서는 스파이럴덕트를 천장에 고정할 행거를 제작합니다.

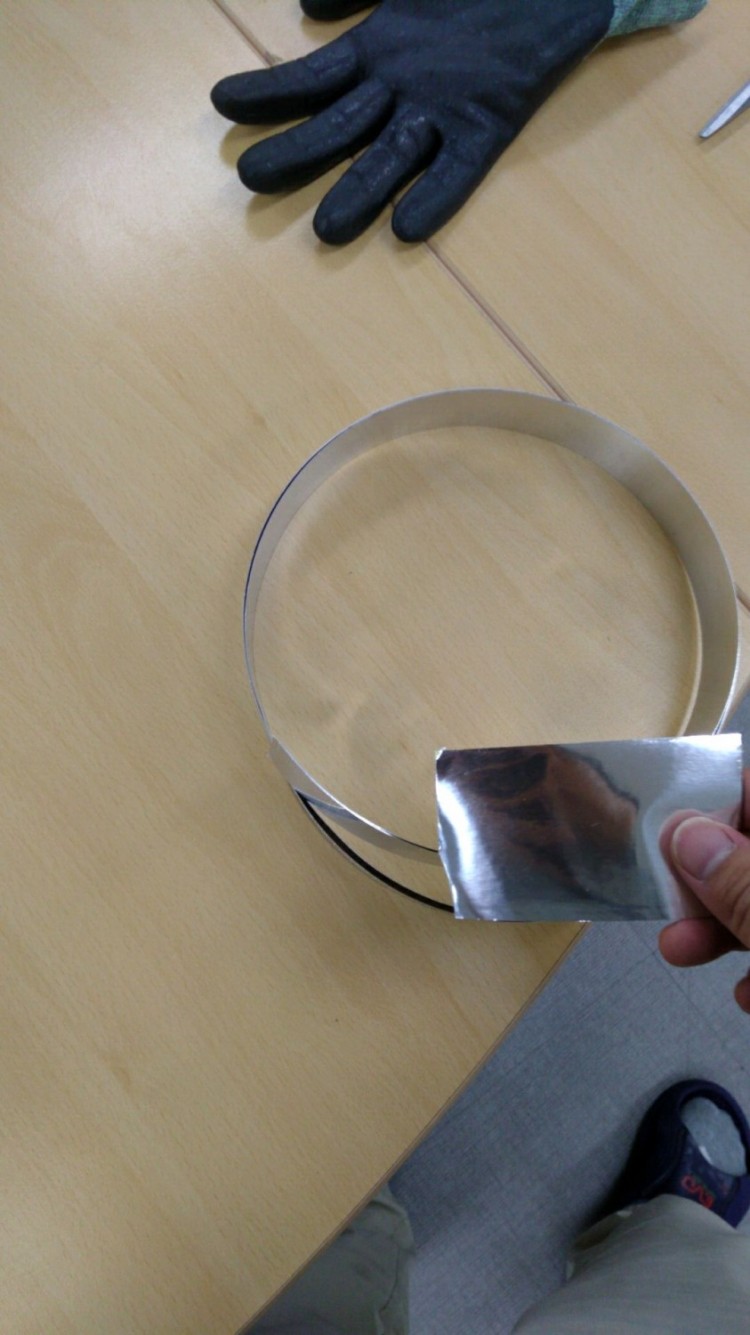

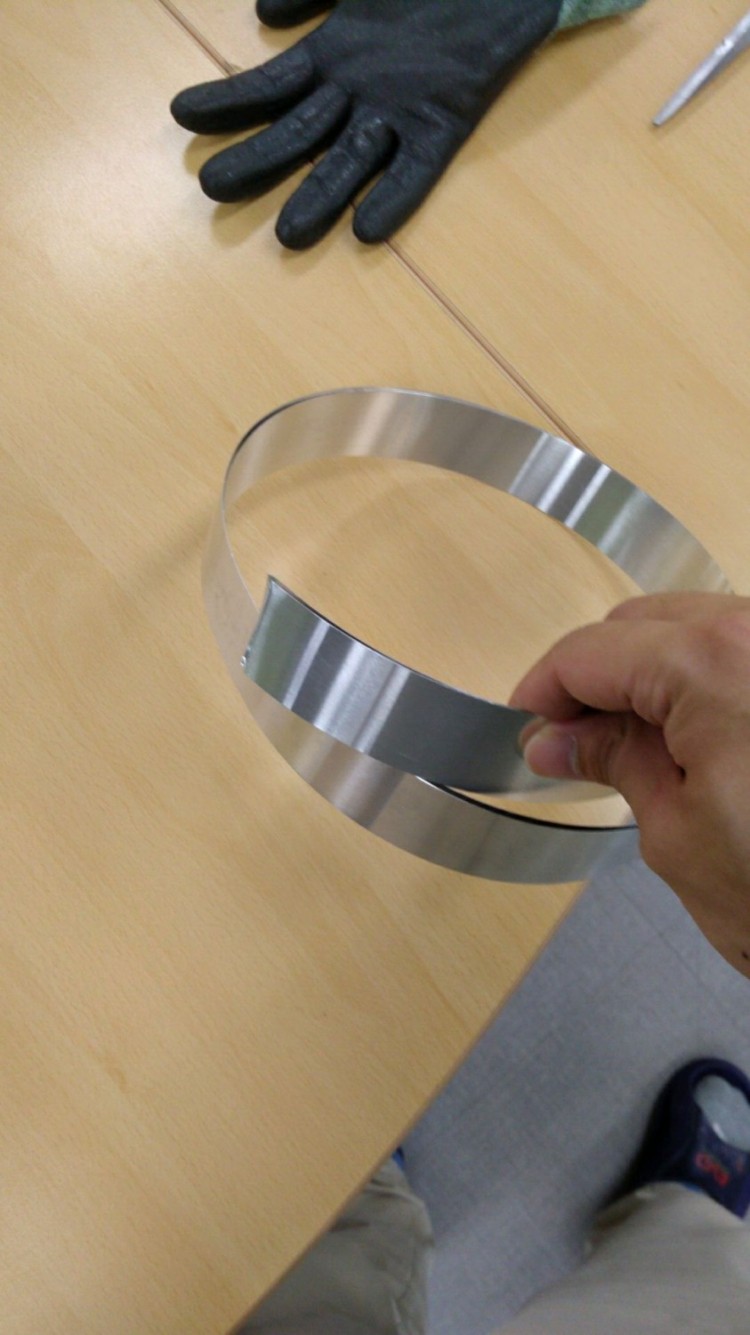

알루미늄 밴드를 2겹 겹쳐서 스파이럴덕트에 감싸고 알루미늄테이프로 감싸 선 고정 후

피스를 이용해서 최종 겹합했습니다.

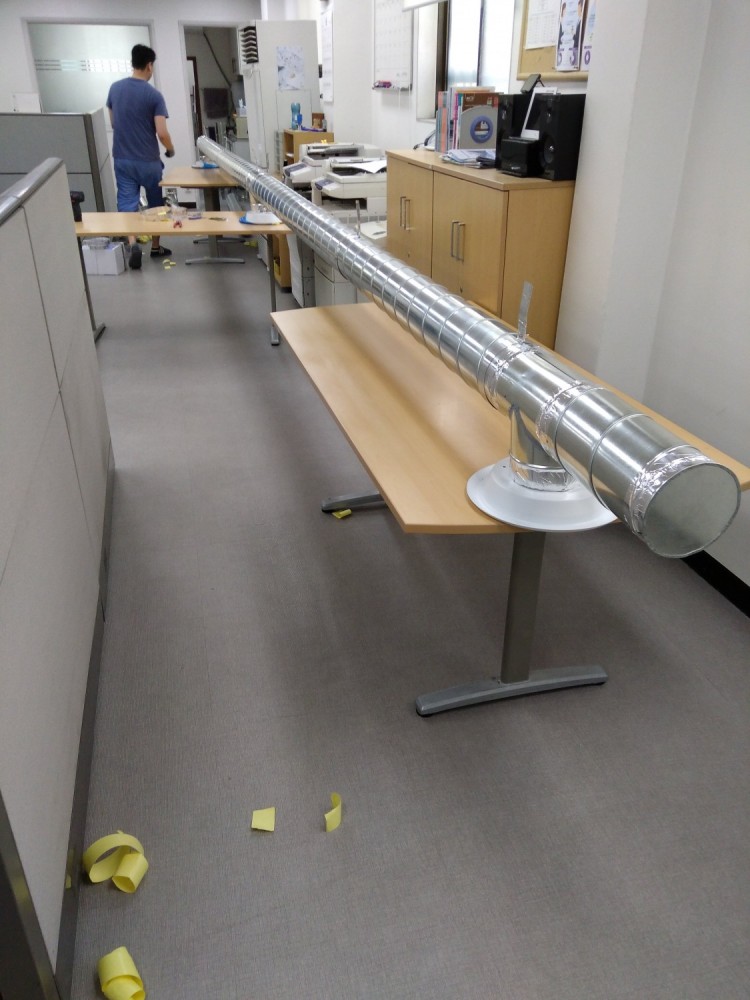

결합해 놓은 덕트에 자체제작 행거를 달고 천정에 올릴 준비를 하고 있습니다.

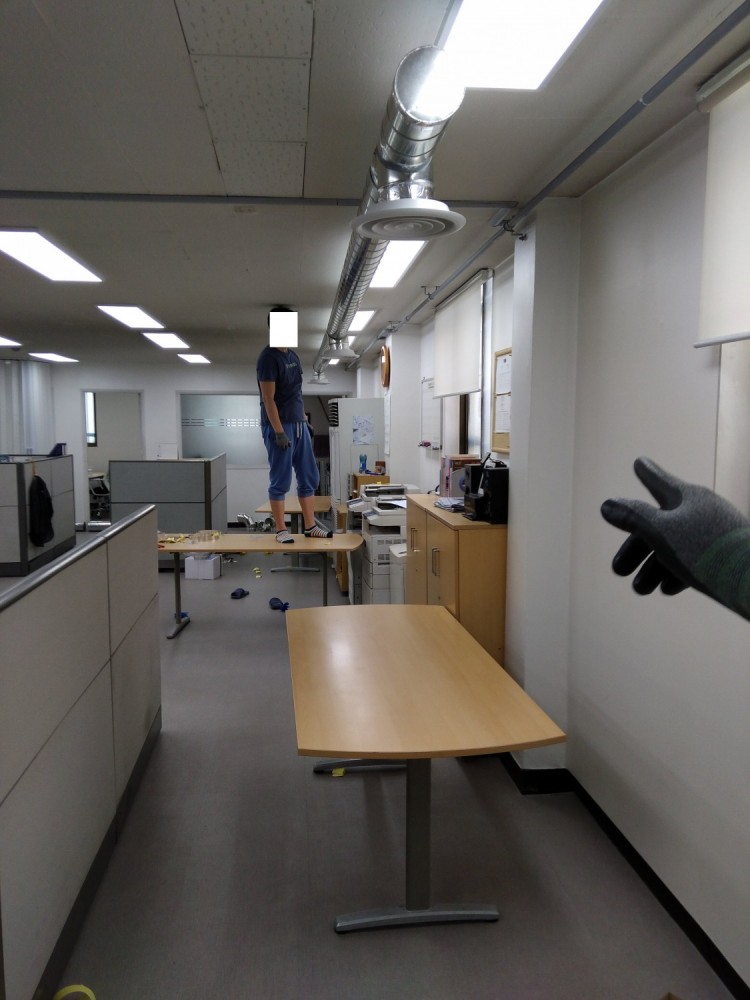

셋이서 한번에 들어 올려서 천장의 상에 피스로 고정합니다.

셋이 달라붙어야 해서 올리는 사진이 없습니다만...

처음하다보니 시행착오도 좀 있었는데 어쨋든 고정했습니다.

배기쪽은 고정했으니 급기쪽 고정할 차례입니다.

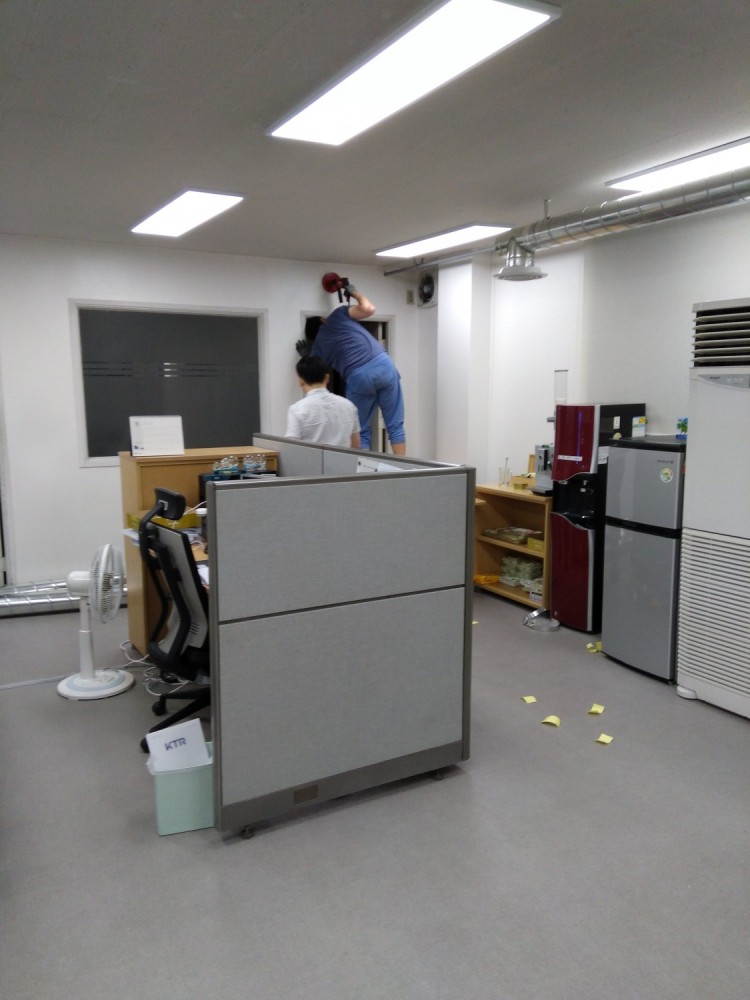

탕비실에 전열교환기 설치 후 배관을 빼올것이기 때문에 홀쏘로 타공중입니다.

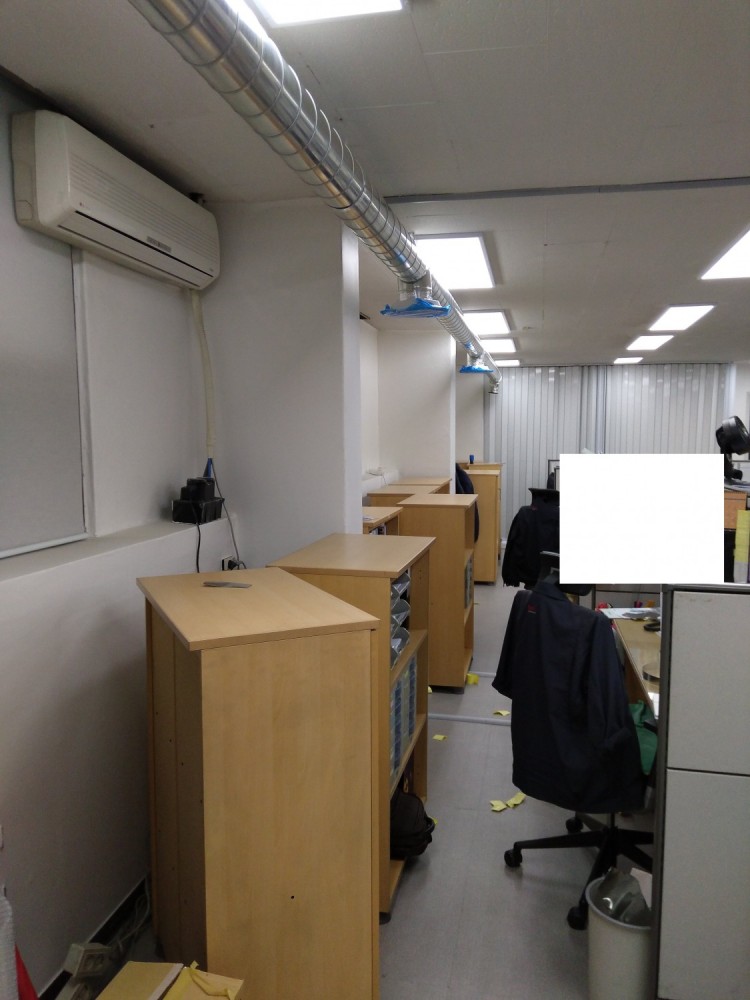

급기관도 같은 방식으로 설치했습니다.

글이 좀 길어질 것 같으니 2부에 나눠 쓰도록 하겠습니다.
