여름 32도 기온에서 환기만 가동시

월요일 회의, 다시 내일 회의 준비..

아직 다 준비는 끝내진 못했지만 한말이 있어서 몇 장 그렸습니다. (오랜만에 하니 한 두어시간 걸립니다)

아시는 분들은 아실만한 습공기선도입니다. IX 선도라고도 하고요.

왜 이럴 그릴 생각을 했냐면 현열열교환기와 전열 열교환기는 에너지의 교환하는 방식이 다릅니다.

언젠가 현열은 온도만 전열은 습도도 교환한다고 말씀을 드린바 있습니다. 다들 아시겠지만요.

이걸 표현하는 방식이 이 그래프만큼 유용한게 없습니다.

혹시 협회 실무자 교육을 가시게 되면 과정중에도 있습니다.

우선 가정 몇가지가 있습니다.

시작하는 실내온도는 26도 50%이고 실외 온도는 32도 70% 입니다.

위 두가지가 공조설계의 여름부하 조건이기도 합니다.

열교환기의 효율은 모두 80%로 가정했습니다.

물론 열교환기의 결과만을 보는건 수기로도 또 이런 프로그램도 있습니다. 문제는 이 열교환기의 공기와 기존의 공기가 섞이는걸 반영하려면

부득불 이렇게 선을 긋게 됐습니다.

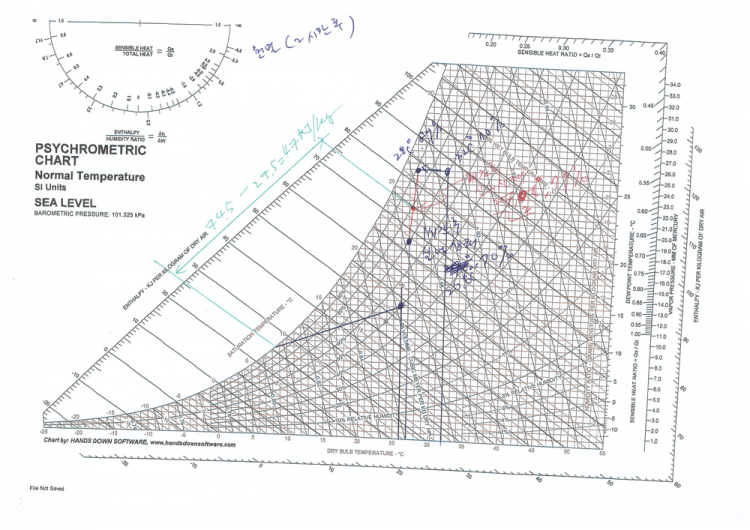

(현열 열교환기)

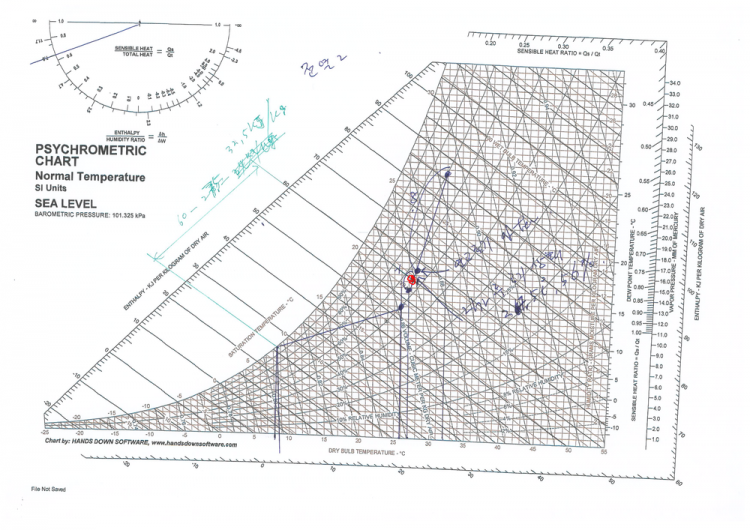

실외 공기가 실내로 공급하면서 실내에서 배기되는 26도의 공기와 열교환을 합니다. 그래서 조건이 실외공기가 우선 수평으로 좌측으로 이동합니다.

다음에 협회의 환기량은 0.5회/시간 입니다, 따라서 한시간 후에는 시작조건 26도 50%가 열교환기를 거친 외기와 반반 섞인다고 봅니다.

이렇게 한시간, 두시간, 세시간을 거쳐서 실내온도는 28.4도 84%가 됩니다.

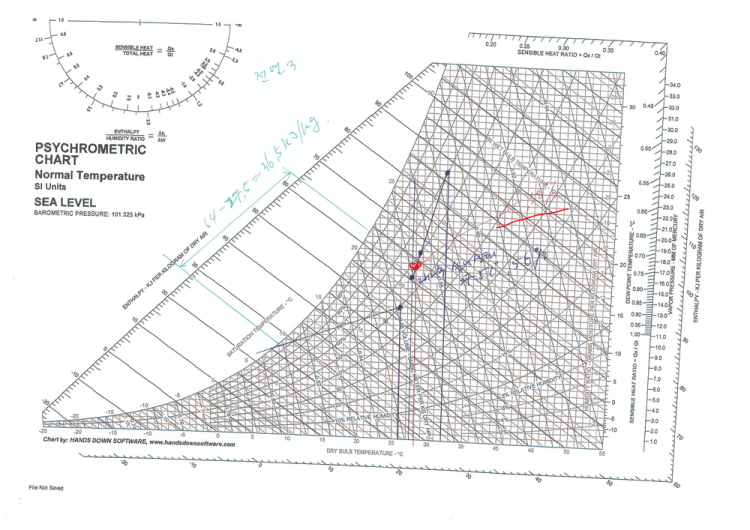

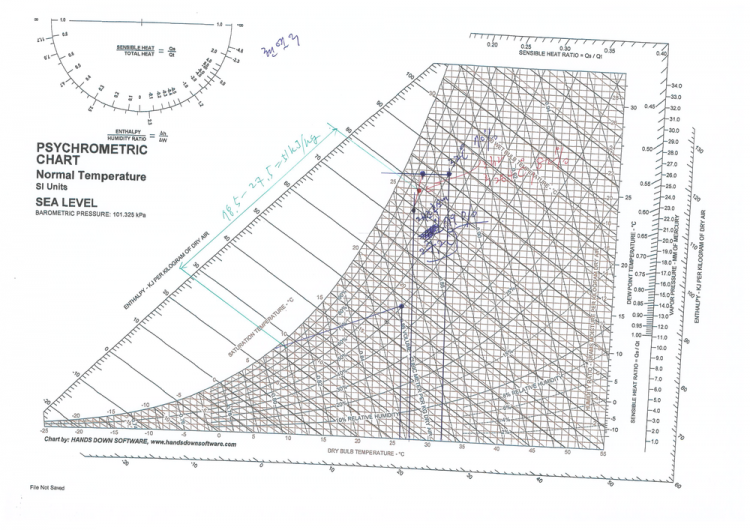

(전열교환기)

모든 전열교환기는 온도와 수분을 동시에 교환합니다.

그래서 비스듬한 선을 따라 교환을 합니다. 단 여기엔 전열 교환기만의 가정이 있습니다.

휠의 재생이 매시간 동일하게 이루어 진다는 겁니다.

아무튼 이런 부정적인 건 제외하고 보기로 합니다.

이렇게 세시간 후에는 28도 58%가 됩니다.

제가 생각을 하나 잘못한게 있네요. 패시브하우스의 환기량이 0.5회/HR 이라는 점이죠.. 말인즉 반반씩 섞이기는 하지만 대형건물 공조설계시보단

현열/전열의 차이가 두드려진다는 점입니다…

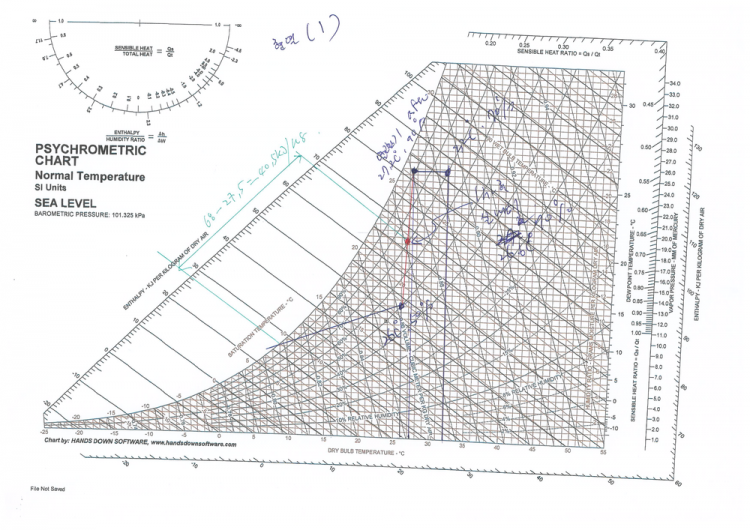

한시간 후 코일의 용량을 10평형 에어컨 풍량기준으로 계산하면 전열이 7.1KJ/s, 현열이 9.2KJ/s 입니다.

초록색 표기가 비엔탈피 입니다 . 단위는 KJ/kg.

계산은 풍량 m³/s * 1.2kg/m³ * 비엔탈피 차이

전열 1번쩨 장만 계산해보면0.189 m³/s * 1.2kg/m³ * (58-26.5)KJ/kg  = 7.14KJ/s (7.14kw)

가 됩니다.

표준주택이 5KW 조건으로 보면 바깥이 32도 70%이고 1시간 환기유닛을 온한 후 실내를 26도 50%도 다시 만들기 위해선 현열이 2시간 반 정도, 전열은 2시간 정도 걸린다는 얘기네요.

물론 에어컨이나 제습기의 송풍량, 건물 축냉 축열상태, 전열교환기의 효율 저하는 생각하지 않은 가정이 됩니다.

그런데 패시브하우스 자료를 유심히 본 분이라면 무언가 이상하다는 걸 느끼시지 않을까요??

26도 50% 조건에서 냉방 부하가 7에서 8KW 라는 얘긴데요… 에너지샾 부하계산서는 4KW 인데요!

 이 해답은 관리자님이 주시리라 믿습니다.

저야 말로 내일 미팅건으로 잠수를 타야 됩니다… 시방서 않만들고 선그리고 있다고 눈치들 주네요.

자료가 틀렸거나 하신 점은 댓글 주시면 돌아와서 정리하겠습니다.
