환기시스템의 전기 문제 관련 질문입니다.

환기장치는 소비전력이 100~150W 사이라서요. 전기 사용량으로 따지면 데스크탑 컴퓨터보다 조금 높은 수준입니다.
그러므로 전력이 낮아서 문제가 되는 것은 없을 것이고, 두꺼비집의 차단기 설치가 잘못되었을 가능성이 높습니다.
두꺼비집의 뚜껑을 열어서 내부 사진을 올려 주시어요. 환기장치는 소비전력이 100~150W 사이라서요. 전기 사용량으로 따지면 데스크탑 컴퓨터보다 조금 높은 수준입니다. 그러므로 전력이 낮아서 문제가 되는 것은 없을 것이고, 두꺼비집의 차단기 설치가 잘못되었을 가능성이 높습니다. 두꺼비집의 뚜껑을 열어서 내부 사진을 올려 주시어요.

환기장치 작동시 누전차단기가 떨어진다->
1. 환기장치 내부회로의 누전 혹은 단락
2. 환기장치의 중성선과 상전원이 서로다른 곳에 결선되어 누전차단기 내부 ZCT에 전류차 발생

90년대 이전에 지어진 건물이 아니시라면 인입전압을 의심할 문제는 아니고, 1. 전압강하가 있다고 하시기에 환기장치의 전원공급장치, 제어부 등에 단락이 없는지 점검해 보시거나, 2. 차단기 2차 결선을 점검해 보셔야 할듯 합니다.

작동시 전압편차가 얼마인지 안내받으신게 있다면 1,2번 중에 무엇인지 가늠하는데 도움이 될것 같습니다. 환기장치 작동시 누전차단기가 떨어진다-> 1. 환기장치 내부회로의 누전 혹은 단락 2. 환기장치의 중성선과 상전원이 서로다른 곳에 결선되어 누전차단기 내부 ZCT에 전류차 발생 90년대 이전에 지어진 건물이 아니시라면 인입전압을 의심할 문제는 아니고, 1. 전압강하가 있다고 하시기에 환기장치의 전원공급장치, 제어부 등에 단락이 없는지 점검해 보시거나, 2. 차단기 2차 결선을 점검해 보셔야 할듯 합니다. 작동시 전압편차가 얼마인지 안내받으신게 있다면 1,2번 중에 무엇인지 가늠하는데 도움이 될것 같습니다.

환기 시스템 자체는 문제가 없고 저희집으로 들어오는 전압이 낮아서 그렇다고 합니다.
> 별 가능헝 없어 보임. 이유, 환기장치의 모터의 소비동력은 300-600w 이하.

확인방법)
1.가동후 바로 브레커 단락 (흔히 두꺼비 집이 내려간다고 하는 의미) 이면 전선의 파손, 누수로 인원 전원계통의 누전->위험하므로 바로 전문가 점검 필요
2.한참을 가동한 후 브레커 단락 한다면, 환기 장치의 브레커 용량 점검.. (브래커는 A 로 표시됨) > 브레커 교체.
같은 정상인데 브레커 작동, 용량은 정상이면 전선 규격을 확인해야 함..

스피커 선으로 환풍기 전원선을 사용해서 과열로 화재발생한 경우가 있음.. 환기 시스템 자체는 문제가 없고 저희집으로 들어오는 전압이 낮아서 그렇다고 합니다. > 별 가능헝 없어 보임. 이유, 환기장치의 모터의 소비동력은 300-600w 이하. 확인방법) 1.가동후 바로 브레커 단락 (흔히 두꺼비 집이 내려간다고 하는 의미) 이면 전선의 파손, 누수로 인원 전원계통의 누전->위험하므로 바로 전문가 점검 필요 2.한참을 가동한 후 브레커 단락 한다면, 환기 장치의 브레커 용량 점검.. (브래커는 A 로 표시됨) > 브레커 교체. 같은 정상인데 브레커 작동, 용량은 정상이면 전선 규격을 확인해야 함.. 스피커 선으로 환풍기 전원선을 사용해서 과열로 화재발생한 경우가 있음..

환기시스템 관련 문의드리고 싶습니다. 2010년 입주때부터 천정형 환기시스템이 설치되어 있는데 그동안 사용하지 않고 있다가 근래 미세먼지 때문에 사용하려고 작동을 시켜보니 작동이 안되는겁니다. 고장이 난것은 아닌가 해서 a/s를 요청했는데 기사분이 확인해보니 환기 시스템 자체는 문제가 없고 저희집으로 들어오는 전압이 낮아서 그렇다고 합니다. 생각해보니 입주초에 몇번 작동을 시켜봤는데 환기시스템을 작동시키면 두꺼비집에서 전원이 차단되곤 했습니다(냉장고나 다른 가전제품의 전원이 꺼졌습니다) 그때 하자신청을 했어야 하는데 환기시스템을 사용하지 않다보기 그동안 잊고 살면서 하자 보증 기간이 지나버렸습니다. 얼마전 아파트 관리실 전기 담당 직원분이 저희 두꺼비집을 보시고는 저희 집은 환기시스템 연결이 다른 집과 다르다고 하시더군요. 이 문제를 해결해서 환기시스템을 사용하고 싶은데 저희 집으로 들어오는 전압을 높여야 한다면 어떤 공사를 어떻게 해야 하는지 궁금합니다. 그리고 두꺼비집 연결이 잘못된 것은 어떻게 해결해야 할지요? 어디에 물어봐야 할지 몰라 고민하던 차에 이곳을 알게되었습니다. 여쭤보고 꼭 해결하고 싶습니다.

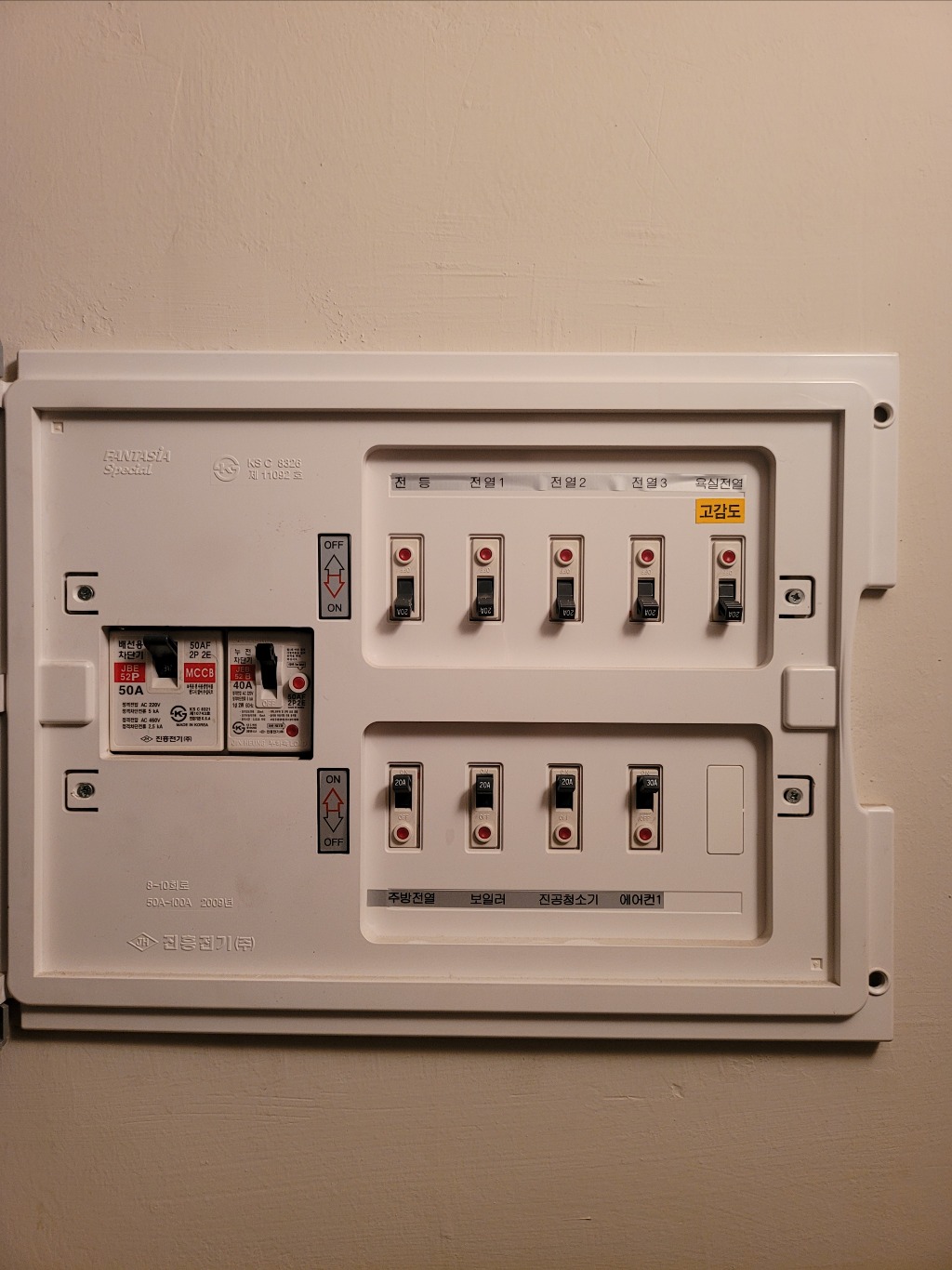

9개월쯤 전에 이런 내용의 글을 올렸었습니다. 관리자께서 전력이 낮아서 문제가 되는 것은 없을 것이고, 두꺼비집의 차단기 설치가 잘못되었을 가능성이 높으니 두꺼비집의 뚜껑을 열어서 내부 사진을 올려 달라고 하셨는데 그만 집에 사정이 생겨 바로 사진을 못 올렸습니다. 늦었지만 지금이라도 문제를 해결하고 싶어 사진을 찍어 올리니 꼭 도움 부탁드리겠습니다. 감사합니다.~ 환기시스템 관련 문의드리고 싶습니다. 2010년 입주때부터 천정형 환기시스템이 설치되어 있는데 그동안 사용하지 않고 있다가 근래 미세먼지 때문에 사용하려고 작동을 시켜보니 작동이 안되는겁니다. 고장이 난것은 아닌가 해서 a/s를 요청했는데 기사분이 확인해보니 환기 시스템 자체는 문제가 없고 저희집으로 들어오는 전압이 낮아서 그렇다고 합니다. 생각해보니 입주초에 몇번 작동을 시켜봤는데 환기시스템을 작동시키면 두꺼비집에서 전원이 차단되곤 했습니다(냉장고나 다른 가전제품의 전원이 꺼졌습니다) 그때 하자신청을 했어야 하는데 환기시스템을 사용하지 않다보기 그동안 잊고 살면서 하자 보증 기간이 지나버렸습니다. 얼마전 아파트 관리실 전기 담당 직원분이 저희 두꺼비집을 보시고는 저희 집은 환기시스템 연결이 다른 집과 다르다고 하시더군요. 이 문제를 해결해서 환기시스템을 사용하고 싶은데 저희 집으로 들어오는 전압을 높여야 한다면 어떤 공사를 어떻게 해야 하는지 궁금합니다. 그리고 두꺼비집 연결이 잘못된 것은 어떻게 해결해야 할지요? 어디에 물어봐야 할지 몰라 고민하던 차에 이곳을 알게되었습니다. 여쭤보고 꼭 해결하고 싶습니다. 9개월쯤 전에 이런 내용의 글을 올렸었습니다. 관리자께서 전력이 낮아서 문제가 되는 것은 없을 것이고, 두꺼비집의 차단기 설치가 잘못되었을 가능성이 높으니 두꺼비집의 뚜껑을 열어서 내부 사진을 올려 달라고 하셨는데 그만 집에 사정이 생겨 바로 사진을 못 올렸습니다. 늦었지만 지금이라도 문제를 해결하고 싶어 사진을 찍어 올리니 꼭 도움 부탁드리겠습니다. 감사합니다.~

한번 아래와 같이 시험해 보시면 어떠실런지요?


      환기장치를 켠다.

-> 누전차단기가 내려가고 이 누전차단기에 연결된 모든 전기기기가 꺼진다.

-> 누전차단기가 내려가면서 꺼진 전기기기의 일부 또는 모두의 전원스위치를 끄거나 전원연결을
      해제한다.

-> 누전차단기를 올리고 환기장치를 켠다.

 경우1. 환기장치가 작동된다: 환기장치가 연결된 누전차단기에 딸려 있는 전기기기의 용량이 누전차단기 용량을 넘어선 것이므로 여기에 연결된 전기기기 중 일부를 다른 누전차단기로 옮기면 될 것입니다.

 경우2. 누전차단기가 내려간다: 환기장치에 누전이나 단락이 있을 가능성이 있으므로 환기장치를 수리한다.

위에 말씀드린대로 하시기가 번거로우시면 환기장치를 다른 누전차단기에 딸린 콘센트에 꽂아서 작동시켜 보시고 위과 같이 판단하시면 될 것 같습니다. 한번 아래와 같이 시험해 보시면 어떠실런지요? 환기장치를 켠다. -> 누전차단기가 내려가고 이 누전차단기에 연결된 모든 전기기기가 꺼진다. -> 누전차단기가 내려가면서 꺼진 전기기기의 일부 또는 모두의 전원스위치를 끄거나 전원연결을 해제한다. -> 누전차단기를 올리고 환기장치를 켠다. 경우1. 환기장치가 작동된다: 환기장치가 연결된 누전차단기에 딸려 있는 전기기기의 용량이 누전차단기 용량을 넘어선 것이므로 여기에 연결된 전기기기 중 일부를 다른 누전차단기로 옮기면 될 것입니다. 경우2. 누전차단기가 내려간다: 환기장치에 누전이나 단락이 있을 가능성이 있으므로 환기장치를 수리한다. 위에 말씀드린대로 하시기가 번거로우시면 환기장치를 다른 누전차단기에 딸린 콘센트에 꽂아서 작동시켜 보시고 위과 같이 판단하시면 될 것 같습니다.

로저강님 감사합니다.

-------------
질문이 있는데요..
차단기 중에서 환기장치와 연결된 것이 9개 중에 어느 것인가요?
그리고 차단기가 하나만 내려 가나요? 아니면 내려갈 때 여러개가 같이 내려 가나요? 로저강님 감사합니다. ------------- 질문이 있는데요.. 차단기 중에서 환기장치와 연결된 것이 9개 중에 어느 것인가요? 그리고 차단기가 하나만 내려 가나요? 아니면 내려갈 때 여러개가 같이 내려 가나요?

안녕하세요 ~

답변해주신 내집마렵다님, HVAC님, 로저강님 감사합니다. ^^

관리자께서 물으신 내용을 확인해봤습니다.

환기 장치를 작동시키면 5초 정도 안에 보일러라고 적힌 차단기(아래쪽 왼쪽에서 두 번째)가 OFF로 내려가면서 즉시 환기 장치와 보일러가 모두 꺼져버립니다. 이때 보일러라고 적힌 차단기만 내려가고 다른 차단기는 모두 ON 상태 그대로 있습니다.

그런데 어떤 때 환기 장치를 작동시키면 보일러라고 적힌 차단기가 바로 떨어지지 않고 환기 장치와 보일러가 작동되다가 2~3시간 정도 후에 보일러라고 적힌 차단기가 내려가면서 환기 장치와 보일러가 모두 꺼집니다.

어떤 때는 전원이 바로 차단되면서 환기 장치가 꺼지고, 어떤 때는 2~3시간 정도 작동하고서 전원이 차단되는데 전기에 대해서 잘 모르니 도대체 문제가 무엇인지 궁금하고 답답합니다. 안녕하세요 ~ 답변해주신 내집마렵다님, HVAC님, 로저강님 감사합니다. ^^ 관리자께서 물으신 내용을 확인해봤습니다. 환기 장치를 작동시키면 5초 정도 안에 보일러라고 적힌 차단기(아래쪽 왼쪽에서 두 번째)가 OFF로 내려가면서 즉시 환기 장치와 보일러가 모두 꺼져버립니다. 이때 보일러라고 적힌 차단기만 내려가고 다른 차단기는 모두 ON 상태 그대로 있습니다. 그런데 어떤 때 환기 장치를 작동시키면 보일러라고 적힌 차단기가 바로 떨어지지 않고 환기 장치와 보일러가 작동되다가 2~3시간 정도 후에 보일러라고 적힌 차단기가 내려가면서 환기 장치와 보일러가 모두 꺼집니다. 어떤 때는 전원이 바로 차단되면서 환기 장치가 꺼지고, 어떤 때는 2~3시간 정도 작동하고서 전원이 차단되는데 전기에 대해서 잘 모르니 도대체 문제가 무엇인지 궁금하고 답답합니다.

전압이 낮아서 차단기가 내려가지는 않습니다. 입선한 선의 저항이 높거나 절연불량인 경우 전압이 낮게 측정될 수 있습니다. 테스터기로 환기장치가 연결된 콘센트의 전압을 측정해 보실 수 있을까요? 전압이 낮아서 차단기가 내려가지는 않습니다. 입선한 선의 저항이 높거나 절연불량인 경우 전압이 낮게 측정될 수 있습니다. 테스터기로 환기장치가 연결된 콘센트의 전압을 측정해 보실 수 있을까요?

잡자재님 답 주셔서 감사합니다.
테스터기가 없으니 관리실에 한번 부탁드려 확인해보고 답글 올리겠습니다.
감사합니다. 잡자재님 답 주셔서 감사합니다. 테스터기가 없으니 관리실에 한번 부탁드려 확인해보고 답글 올리겠습니다. 감사합니다.
