전열교환기 배관 열손실 및 단열방법은?

G 바르 6 1,847 2022.02.16 15:12

안녕하세요.



최근에 기온이 떨어지면서,,,  방이 유독 춥게 느껴져서,

전열교환기(국내 X사 로터리방식) 급기관 온도를 찍어보니,, 너무 낮게 나와서 깜짝 놀랬습니다.



실내온도 22도

외기온도 -5도

1층 급기구 온도 17도

2층 급기구 온도 6도



1층은 정상범위 안에 들어온거 같은데, 문제는 2층입니다.

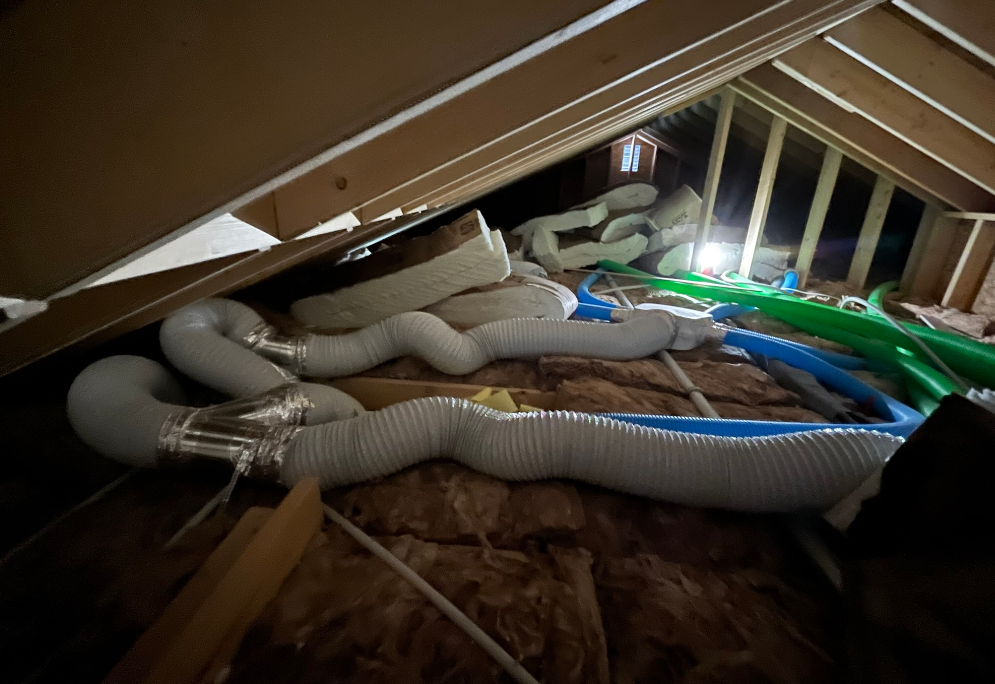

2층의 경우 전열교환기 배관이 단열선 위로 시공되면서 외기와 바로 접하게 됐고

이로 인해서 급격한 열손실이 발생한 것으로 보입니다.



계속 틀었다간 아마..결로수가 뚝뚝 떨어지지 않을까 싶어, 전열교환기 업체에 하자보수를 요청했는데,

배관 단열공사가 힘든 상황이라며,,(2층과 지붕 사이에 올라가서 작업할 수 있는 공간이 거의 없습니다...) 조치를 미루고 있습니다.



답답한 상황이네요..

짧은 생각으론 65mm 배관이 깔려있으니, 구경이 보다 작은 단열배관을 거꾸러 집어 넣어서 열손실을

줄이면 될거 같은데... 시중에 있는 단열 플렉시블 배관은 젤 작은게 75mm이고,

38mm PVC배관에 단열커버를 씌워서 넣어 볼려고 했으나, 배관안으로 집어넣는게 어렵네요..



어떻게 하는게 최선일까요?.....





Comments

M 관리자 2022.02.16 15:56
그렇게는 해결이 어렵습니다. 해당 공간의 크기가 얼마큼 있는지는 감이 없으나...
목구조라면 배관 위를 단열재가 덮어야 해결이 될 수 있습니다.
G 바르 2022.02.17 07:24
답변 감사합니다.
목구조이고 배관위를 단열재를 덮을려면 천장을 모두 뜯고 단열재 공사를 다시 해야하는 상황입니다..
그러다보나 차선책을 고민중인데,, 배관 안에 단열배관을 넣게 됐을 때 해결이 어려운 이유는 뭘까요? 완전한 해결은 아니더라도 온도가 어느정도 올라가는 효과는 있을거 같아서요..
G 조경수 2022.02.17 08:18
안녕하세요!
전열교환기를 사용하시다보면 사장님 처럼 그렇게 느끼시는분들이 있습니다. 사실 급기라인이 외부의 공기가 필터링되어 들어오다보니 차가운데 이것을 훈훈하게 만드는 방법은 온도제어 장치와 히터를 급기라인쪽에 필터 후반부에 장착하여 설정 온도 이하로 들어오는 공기를 데워주어 급기하는 방법을 택하시는 것이 효율있는 방법입니다.
급기라인을 보온 한들 효과는 매우 적을듯 합니다. 원인해결이 답입니다.
10 잡자재 2022.02.17 09:35
안녕하세요. 잡자재입니다.
배관 안에 단열배관을 넣을 수도 없으며 넣었다고 해도 관경이 줄어들면서 배관의 마찰손실이 커져서 공기가 나오지 않게 됩니다. 말씀하신 부분은 콜드루프의 내부 온도가 외부와 동일하여 생기는 현상으로 배관을 단열재로 덮는 것 이외에는 방법이 없습니다.
조경수님이 말씀하신 것처럼 히터를 단다고 하여도 단열재 외부의 배관에서 다 식어버립니다.
그리고 누진세로 굉장히 많은 전기요금이 나오게 됩니다.
아래 유사사례를 첨부하오니 참고 부탁드립니다.
안타깝습니다만 천장을 뜯는 방법 밖에는 대안이 없는 것 같습니다.
10 잡자재 2022.02.17 09:38

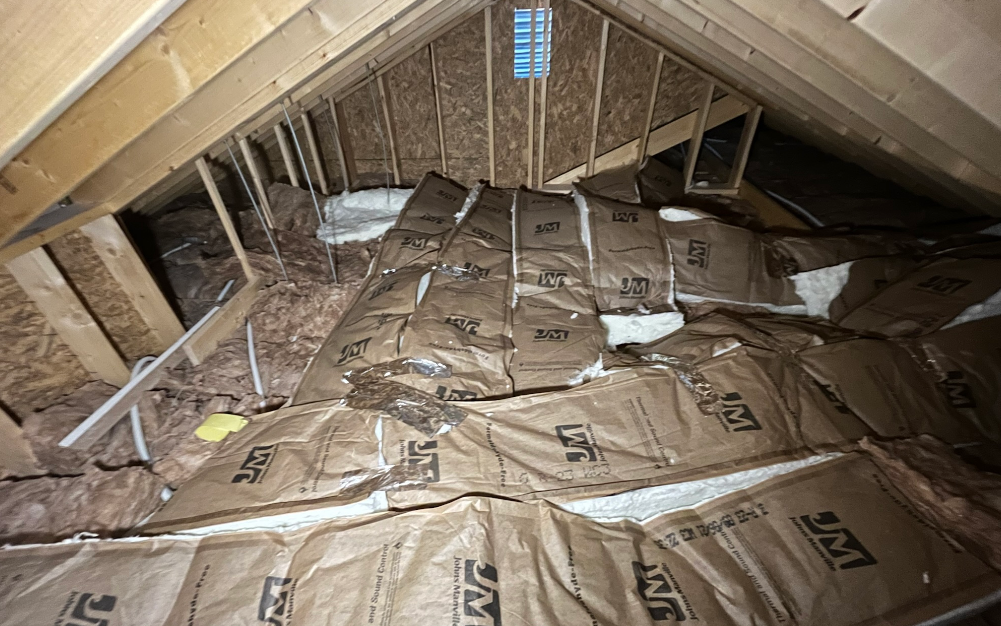

위와 같은 콜드루프에 배관 상부를 단열재로 보완한 사진입니다.
문제를 해결하기 위해서는 사진과 같이 배관 위로 단열을 하는 방법 혹은 배관을 단열층 아래로 내리는 방법 밖에는 없습니다.
