에너지/열교해석관련 질문

접합유리 열 전도율 어떻게 산출하나요 ?

1 건축자1 3 4,218 2016.09.08 22:56
안녕하세요~
WINDOW 프로그람서 접합유리를 새로 만들려고 합니다~
6+1.52PVB+6  GLASS

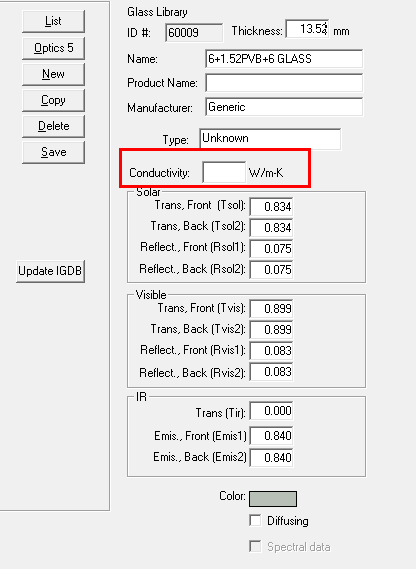

GLASS LIB.서 접합유리의 열전도율를 입력하여되는데 아래 계산이 맞는지 검토 부탁드립니다.

유리 열전도율:1W/MK
PVB열 전도율:0.221W/MK
유리 두께:13.52mm

0.006/1=0.006
0.00152/0.221=0.006878
0.006/1=0.006

0.01352/(0.006+0.006878+0.006)=0.7161w/mk

window 프로그람중 glass lib. 중 유리 열전도율을 0.7161 로 입력하면 되는지요 ?

첨부 파일 참조 바랍니다~

감사합니다!

Comments

M 관리자 2016.09.08 23:10
아니여요..
접합유리는 optic에서 만들어 오셔야 해요..
현재 입력하시는 것은 그냥 유리 한장의 정보만 입력할 수 있습니다.
좀 어려우시면. 기존의 유사한 접합유리를 그냥 사용하시는 것이 더 안전해 보입니다.
1 건축자1 2016.09.10 10:56
안녕하세요.
언제나 상세하게 답변 해주셔서 감사합니다.
접합유리를 만들어서 열관류율을 산출하려합니다.
optic에서는 유리의 광학적을 특성을 산출하는걸로 알고 있는데요.
window lib.중 접합유리의 열전도율은 optic서 산출한것인가요 ?
첨부 파일 참조 바랍니다~
M 관리자 2016.09.12 02:31
그렇기도 하고 아니기도 한데요..
Glass Library 에 들어 있는 것은.. 여러 과정을 거쳐, 각 결과값이 이미 "입력"되어져 있는 상태입니다.
이와 같은 결과를 Optic 을 이용해서 만드실 수 있습니다.
