에너지/열교해석관련 질문
유니트 커튼월 열관류율 문의 합니다.
건축자1
6
5,031
2015.11.25 10:42
안녕하세요.
또 질문 드립니다.
지금 유니트 커튼월 열관류율을 산출하려고 합니다.
알다싶이 유니트의 멀리온 두개로 나누어 졌습니다.
1.만약 한쪽 멀리온 프레이의 열관류율 산출하려면 U-Facthor surface 에 Frame1을 만들어 B/C 를 지정해주면 되는지요 ?

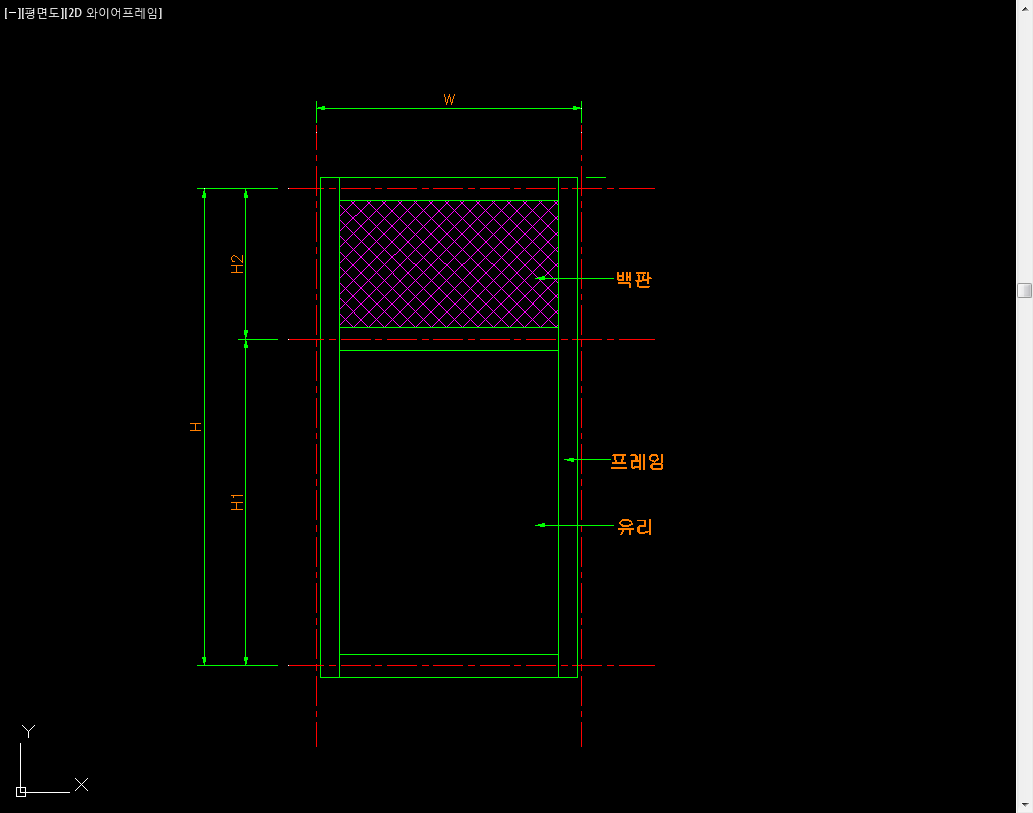

2.백판 구간은 EDGE 가있는지요?
외국 업체 보고서를 보니 백판간에 B/C를 지정하여 계산 했던데요 ?
첨부 파일 참조 바랍니다.
감사합니다~
또 질문 드립니다.
지금 유니트 커튼월 열관류율을 산출하려고 합니다.
알다싶이 유니트의 멀리온 두개로 나누어 졌습니다.
1.만약 한쪽 멀리온 프레이의 열관류율 산출하려면 U-Facthor surface 에 Frame1을 만들어 B/C 를 지정해주면 되는지요 ?
2.백판 구간은 EDGE 가있는지요?
외국 업체 보고서를 보니 백판간에 B/C를 지정하여 계산 했던데요 ?
첨부 파일 참조 바랍니다.
감사합니다~
한 쪽을 하는 것은 어렵습니다. 결과가 나오기는 하겠으나, 기대할 만한 신뢰도는 없을 듯 합니다.
백판 구간은 이 글을 참조해 주십시요.
http://www.phiko.kr/bbs/board.php?bo_table=z4_02&wr_id=1513
그럼 유니트 한쪽 멀리온 열관류율 계산 방법은 없으신지요 ??
보내주신 자료도 프레임은 전체를 다 계산하고, Edge 만 좌우를 구분해서 결과값을 산출하였습니다.
억지로 한다면..
전체 - 오른쪽 = 왼 쪽,
전체 - 왼 쪽 = 오른쪽
으로 해서 서로를 검증할 수는 있겠습니다만.. 아마도 결과가 일치하지 않을 가능성이 높아 보입니다.
보내드린 보고서는 백판구간 edge를 산출 하였습니다.
이것 저것 참조하니 많이 헷갈리네요.
백판구간은 어떻게 계산하는지요 ??
감사합니다~
아직 궁금한것이 넘 많네요~
감사합니다!
