네..

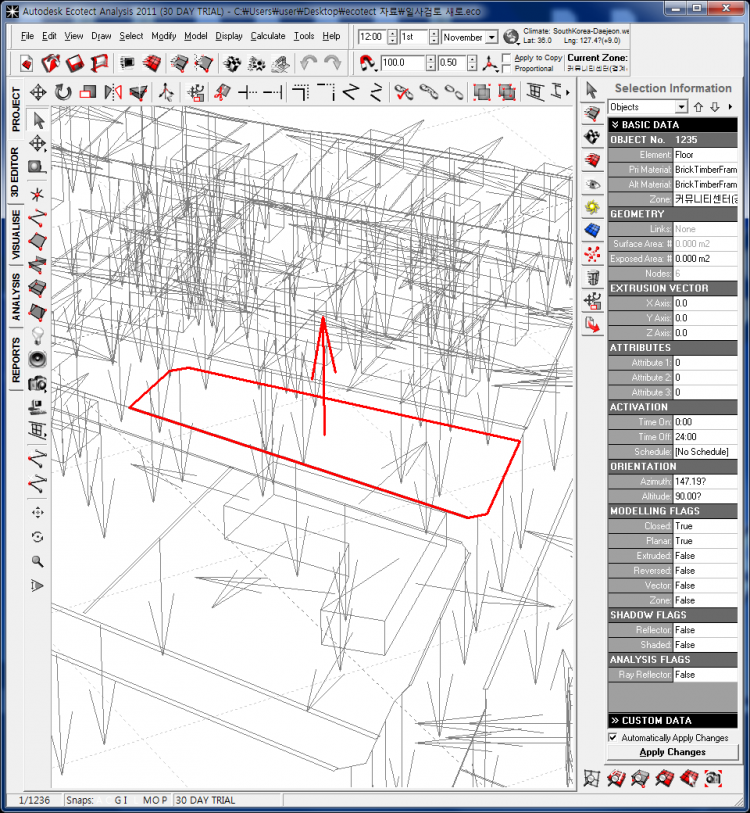

일단 문제는 스케일이 잘못되어져 있습니다. mm 단위로 되어야 하는데, m 단위로 되어져 있습니다.
즉, 대지의 길이가 약 153 미터인데, 153mm 로 들어가 있어서 그리드 설정이 크기와 맞지 않는 것입니다. 이 경우 모델을 1,000배 확대하거나, 확대한 후 import 하여야 합니다.
스케치업에서 그리드를 나누는 작업은 extrude 작업으로 면이 형성되어야 합니다. 즉, 단순 면 쪼개기 작업은 3D 면으로 인식하지 못합니다. 아니면 .. 내보낼 때, "양면인식"의 옵션으로을 활용해도 됩니다.
그리고, 추천드리는 것은 그냥 Analysis Grid 를 사용하는 것입니다.

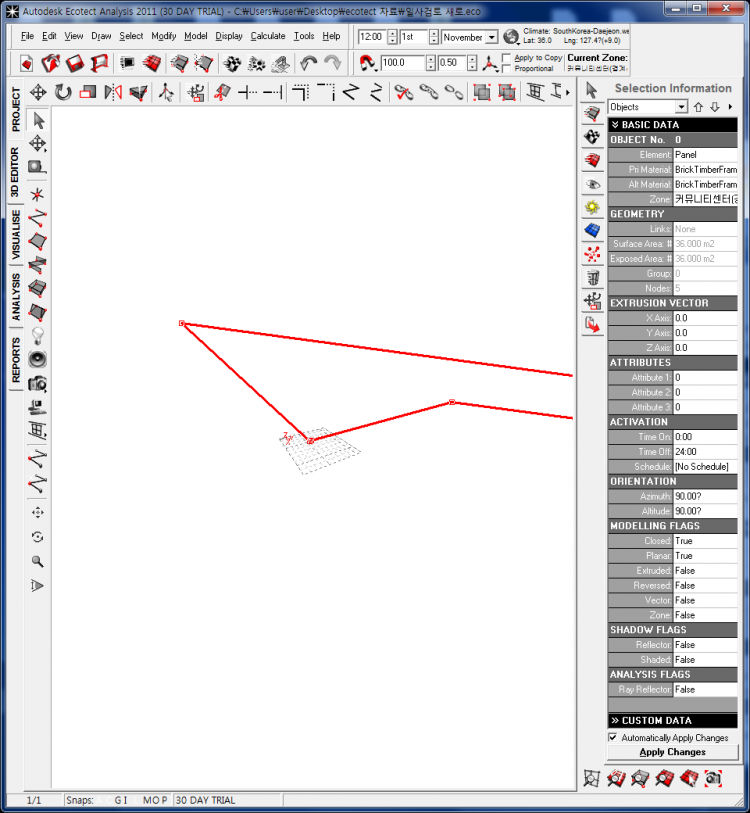

아래는 예로써 해본 것입니다.
파일을 올려 주셔야 제대로된 검토가 가능할 듯 합니다.
개인적으로는 에코텍 내에서 그리드 작업을 하시는것 보다는 모델링 작업에서
분석면을 따로 설정하고 분석면에 그리드를 그려 에코텍으로 가져오는 방법을 추천드리고 싶습니다.
제가 사용해봤을때 에코텍에서의 그리드 나누는 작업은 복잡한 모델일수록 완벽하게 나뉘지 않는
경향이 있는거 같습니다. 참고하세요.
스케치업에서 그리드를 나눠서 저장해봣는데 에코텍에 불러오면 그리드부분이 사라지던데
혹시 왜그런지도 알수 있을까요???
일단 문제는 스케일이 잘못되어져 있습니다. mm 단위로 되어야 하는데, m 단위로 되어져 있습니다.
즉, 대지의 길이가 약 153 미터인데, 153mm 로 들어가 있어서 그리드 설정이 크기와 맞지 않는 것입니다. 이 경우 모델을 1,000배 확대하거나, 확대한 후 import 하여야 합니다.
스케치업에서 그리드를 나누는 작업은 extrude 작업으로 면이 형성되어야 합니다. 즉, 단순 면 쪼개기 작업은 3D 면으로 인식하지 못합니다. 아니면 .. 내보낼 때, "양면인식"의 옵션으로을 활용해도 됩니다.
그리고, 추천드리는 것은 그냥 Analysis Grid 를 사용하는 것입니다.
아래는 예로써 해본 것입니다.
