THERM 모델링시 유리 경계조건 설정관련 문의입니다.
1 여우신령 (1.♡.137.179)
2
2,926
2015.05.08 14:32
안녕하세요?
THERM 모델링을 하면서 유리부분 경계설정에 관한 의문의 들어서 도움도 받고 배우기 위해서 질문을 드립니다.
모델링을 하면서 Window에서 Glazing system을 불러와 삽입하고 경계조건을 입력할때 보면

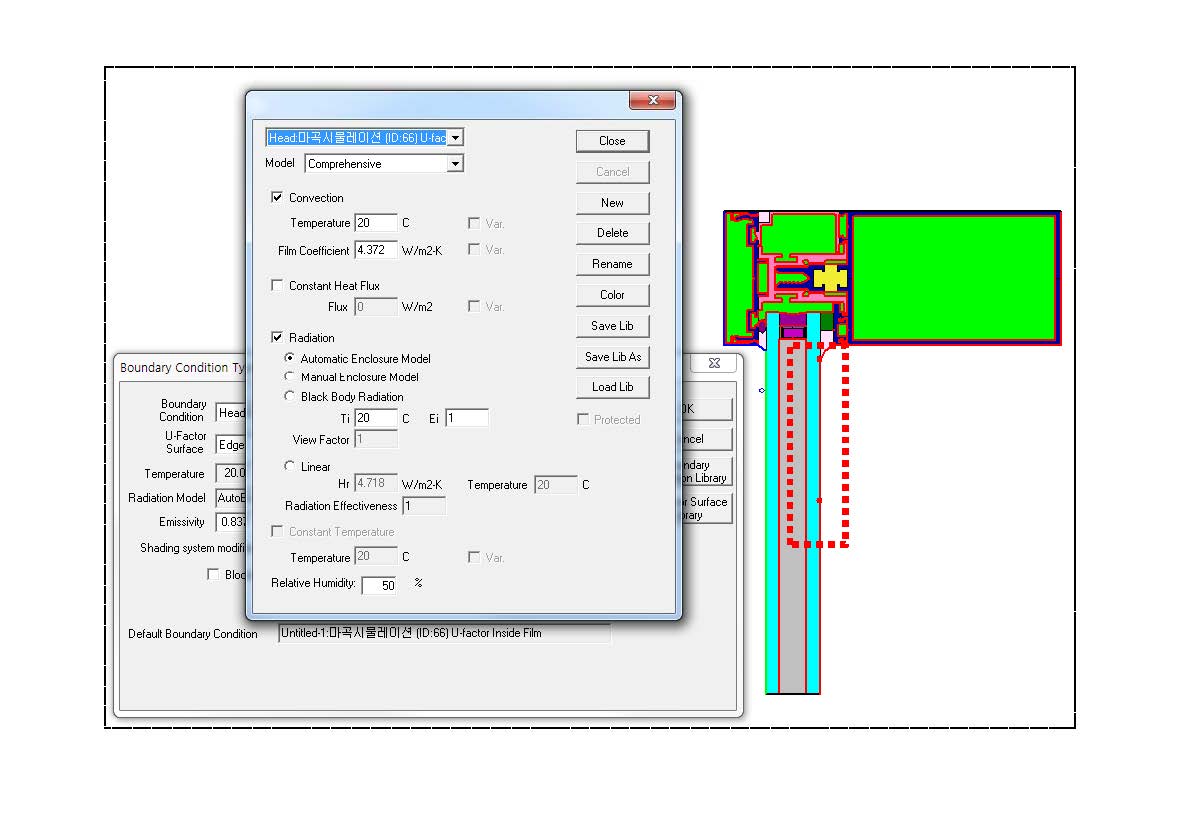

첨부파일의 그림에서 처럼 Inside 유리 Edge부분의 Temperature : 20도, Film coefficient : 4.372 W/m2K
로 값이 입력이 되어있습니다.
(참고로 WINDOW와 THERM 조건은 KS F 2278 (외부 : 0도, 20W/m2K / 내부 : 20도, 9.09W/m2K)로
실험을 하고 있습니다.)
근데 제가 실험을 KS F 2278에 준하여서 실험을 하면 온도는 맞는데,
Film coefficient : 4.372 W/m2K을 9.09 W/m2K로 임으로 변경을 해야되는건가요?
이부분이 계속 아리송하고 헷갈려서 문의드립니다.
그리고 WINDOW에서 Film coefficient 부분을 9.09로 설정을 하였는데 왜 THERM에서 유리시스템을 불러오면 Film coefficient값이 변경이 되는것이 맞는건지요...
너무 기초적인 질문이지만....갑자기 의문이 생겨서요 ^^;
즉, Therm 에서 미리 BC를 만들어 놓으시고, 불러 오실 때 이를 선택해 주셔야 합니다.
아래 그림의 맨 아래와 같습니다.
제가 혼자서 배우면서 참고한 자료에 보면 'Interior Boundary Condition'에서
'Use convection plus enclosure radiation'으로 설정하는걸로 되어있어서
참고하였는데....
이부분에서 설정이 잘못되었던거 같습니다.^^
매번 친절하게 알려주셔서 감사드립니다.
