ecotect 질문입니다.

안녕하세요..

되기는 하나, 신뢰도가 얼마나 될지는 모르겠습니다. 참고로 저희는 에코텍으로 부하시뮬레이션을 하지 않고 있습니다.

일단, 하는 방법은 다음과 같습니다.

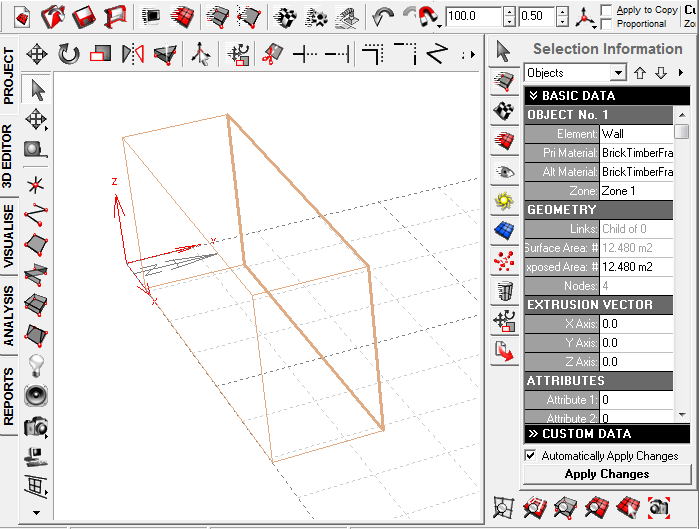

3D EDITOR 에서 벽 객체를 선택하시면 오른쪽의 Selection Information 에 선택한 객체의 정보가 나타납니다. 안녕하세요.. 되기는 하나, 신뢰도가 얼마나 될지는 모르겠습니다. 참고로 저희는 에코텍으로 부하시뮬레이션을 하지 않고 있습니다. 일단, 하는 방법은 다음과 같습니다. 3D EDITOR 에서 벽 객체를 선택하시면 오른쪽의 Selection Information 에 선택한 객체의 정보가 나타납니다.

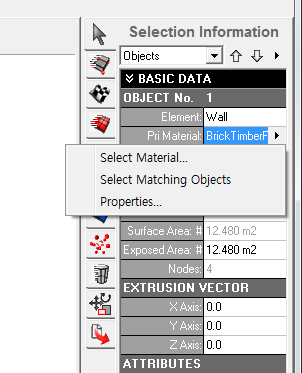

그 다음. 객체 정보 에서 Pri Material 을 누르면, 오른쪽에 확장 버튼이 나타나며, 세가지 메뉴중 Properties 를 선택하면 됩니다. 그 다음. 객체 정보 에서 Pri Material 을 누르면, 오른쪽에 확장 버튼이 나타나며, 세가지 메뉴중 Properties 를 선택하면 됩니다.

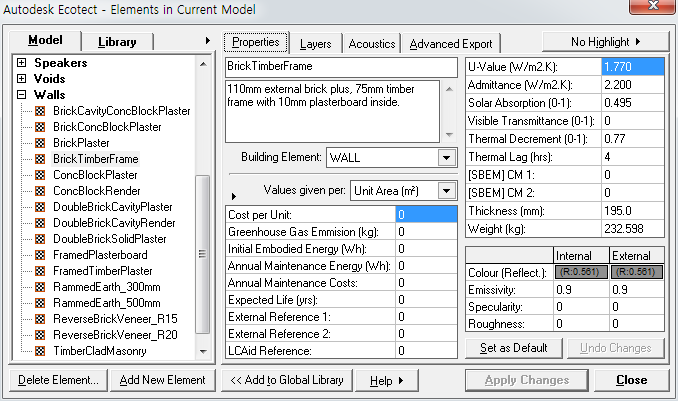

그러면, Properties 메뉴가 화면에 나타나고, 현재의 벽체 이름(구성)이 화면에 보입니다.
아래 화면은 Brick Timber Frame 이라고 되어져 있습니다. 그러면, Properties 메뉴가 화면에 나타나고, 현재의 벽체 이름(구성)이 화면에 보입니다. 아래 화면은 Brick Timber Frame 이라고 되어져 있습니다.

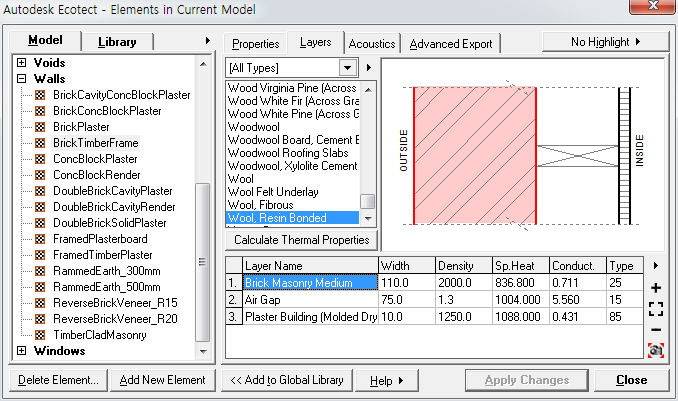

이 화면에서 중간의 Layers 를 누르면, 해당 벽체의 구성 상세가 보입니다.
즉, 외부~실내측까지의 자재 구성이 보이는데.. 여기서 내단열,외단열,중단열을 구성하시고 시뮬레이션 하시면 됩니다.

각 각 하나의 벽체만 만들면.. 다른 벽체는 Properties 에서 그냥 클릭만 하면 적용됩니다.

감사합니다. 이 화면에서 중간의 Layers 를 누르면, 해당 벽체의 구성 상세가 보입니다. 즉, 외부~실내측까지의 자재 구성이 보이는데.. 여기서 내단열,외단열,중단열을 구성하시고 시뮬레이션 하시면 됩니다. 각 각 하나의 벽체만 만들면.. 다른 벽체는 Properties 에서 그냥 클릭만 하면 적용됩니다. 감사합니다.
