에너지/열교해석관련 질문
ECO2에서 전기온수기 입력 관련해서 궁금한 점이 있습니다.
김진영
17
990
2023.01.18 14:32
안녕하세요.
ECO2 작성중 화장실, 샤워실등에 사용하는 전기 순간온수기 관련해서 궁금한 점이 있어 질문드립니다.

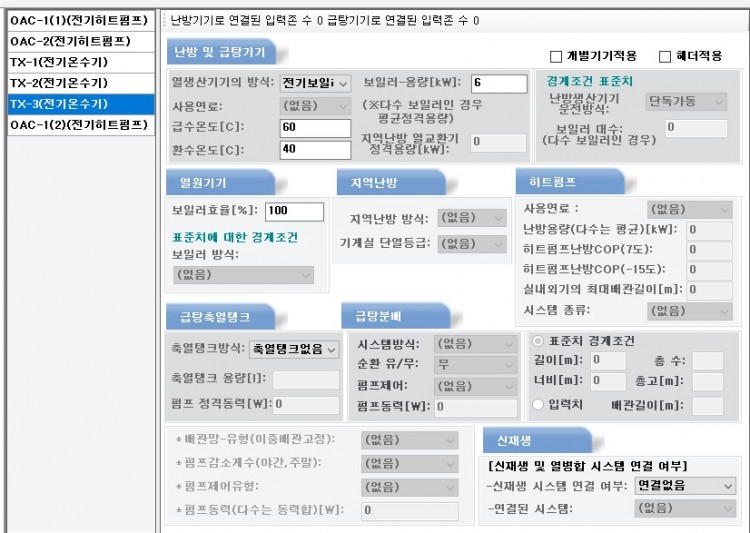

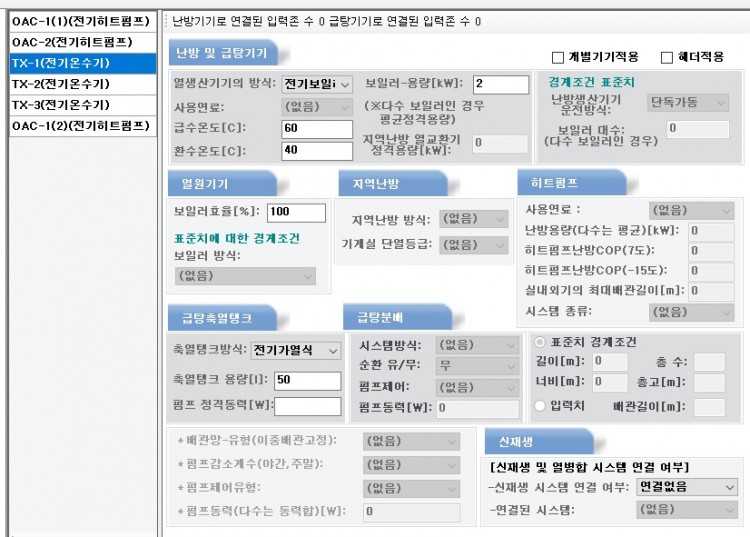

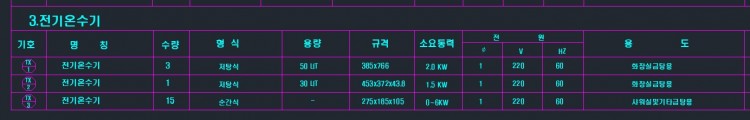

일람표를 보고 난방기기에 입력한 것인데 소요동력과 보일러 용량은 다른 개념인듯하지만 전기온수기이다보니 일람표에 따로 보일러 용량은 없어서 소요동력을 보일러 용량에 입력하고 급탕축열탱크 펌프 정격동력은 비워두었습니다.
보일러효율은 전기보일러는 100%로 하라고 해서 100%로 했습니다.
축열탱크방식은 전기가열식으로 저탕식은 급탕축열탱크의 축열탱크 용량에 그 용량을 적고 순간식은 비워두었습니다.
이렇게 입력하면 되는건가요?
뭔가 좀 매끄럽지 않은것 같아 질문드립니다.
그리고 급탕분배는 난방기기에서 입력하는 걸로 봤는데 급탕분배가 활성화가 안되네요.
난방분배시스템에서 실별로 전기온수기를 입력해야 되는것인지요?
ECO2 작성중 화장실, 샤워실등에 사용하는 전기 순간온수기 관련해서 궁금한 점이 있어 질문드립니다.
일람표를 보고 난방기기에 입력한 것인데 소요동력과 보일러 용량은 다른 개념인듯하지만 전기온수기이다보니 일람표에 따로 보일러 용량은 없어서 소요동력을 보일러 용량에 입력하고 급탕축열탱크 펌프 정격동력은 비워두었습니다.
보일러효율은 전기보일러는 100%로 하라고 해서 100%로 했습니다.
축열탱크방식은 전기가열식으로 저탕식은 급탕축열탱크의 축열탱크 용량에 그 용량을 적고 순간식은 비워두었습니다.
이렇게 입력하면 되는건가요?
뭔가 좀 매끄럽지 않은것 같아 질문드립니다.
그리고 급탕분배는 난방기기에서 입력하는 걸로 봤는데 급탕분배가 활성화가 안되네요.
난방분배시스템에서 실별로 전기온수기를 입력해야 되는것인지요?
맞게 입력된 것입니다.
급탕분배는 "존"에서 "열생산기기" - "열급탕"에서 전기보일러를 선택해 주어야 활성화가 됩니다.
탕비실 같은 경우는 "열생산기기" - "열급탕"에서 전기온수기를 선택할 수 있어서 말씀해 주신바와 같이 할 수 있었습니다. 그런데 화장실에도 전기온수기가 있는데 "열생산기기" - "열급탕"이 비활성화 되던데 이럴때는 어떻게 해야 될까요?
그리고 건물 전체에서 TX-2 전기온수기를 3개 사용하는 경우와 같이 같은 종류의 전기 온수기를 여러개 사용하는 경우 배관길이는 해당 전기온수기의 각각의 배관길이를 다 합쳐서 "난방기기" - "급탕분배"에 입력하면 될까요?
설명이 어려울 수 있으나.. 급탕의 사용은 "거실"에 있는 "사용자"가 하는데, 화장실은 그 사용자를 위한 보조공간이지 온수의 사용을 유발(부하)하는 실이 아니기에 그렇습니다.
그러므로 부하가 발생하는 실에 잡아서 급탕용량을 넣으면 되어요.
배관은 합쳐서 입력하면 됩니다.
감사합니다.
설 명절 즐겁게 보내시기 바랍니다.
명절 잘 보내세요~
1개실에 전기온수기가 2개 설치되는 경우 (예를 들어 세면대에 1개, 샤워기에 1개) 어떻게 입력해야 될까요?
그저 2대가 합쳐진 1대로 입력이 되는 것입니다.
일람표에 보면 건물 전체에서 TX-1(2W) 3대, TX-2(1.5W) 1대, TX-3(6W) 15대를 쓰는데 어떤 실에는 TX-1(2W) 1대, TX-3(6W) 1대가 설치돼서 2대가 있을 경우 이 2대의 용량을 합쳐서 적을려면 기존의 TX-1~TX3외에 합쳐진 용량(8W)으로 "난방기기" 1개를 추가해야 되는게 아닌가해서 여쭤본 것입니다.
ECO2는 급탕에 대해서는 실의 구분이 없습니다. 운전시간에 용량만 곱하게 되어요. 나머지는 배관손실만 고려되고요.
그러므로 만약 실이 10개라고, 그 모든 실의 운전시간이 같다면 급탕기기의 용량을 하나로 합쳐서 한 개의 실에만 연결을 해도 결과는 같습니다.
이 원칙을 감안해서 적절히 배분을 하시면 되세요.
모르는 것이 많아 질문이 꼬리를 물어서 계속 여쭤보게 되었습니다.
친절하게 답변해 주셔서 감사합니다.
이제 이해가 됐습니다.
