컨테이너 하우스를 이용한 패시브 하우스 만들기
김용대
2
19,251
2012.05.07 16:08
를 생각하고 있습니다.
일단 여기 와서 많은 것을 배우고 가서 감사하다는 말을 전해드리고 싶습니다. 건축쪽 일은 안했지만 그래도 고등학교를 건축과 나왔더니 그나마 좀 이해가 되네요. ^^ (근데 왜 학교 다닐 때 이런 건 못 배웠는지 ㅠㅠ 그 때 그나마 공고치곤 공부한축에 속한 저조차 지금 머리속에 남은 단열에 관한 내용은 단열재는 이중벽돌 사이에 스티로폼50cm 이거 달랑 하나 입니다...이게 우리나라 공고의 현실이자 우리나라 건축계의 현실이겠죠;; 아, 참고로 지금은 전기쪽 일 합니다.)
저희 부모님이 연세도 있으시고 해서 가까운 시일내에 현재 살고 있는 집을 팔고 경기도 쪽에 땅을 사서 컨테이너
하우스를 지을까 생각중입니다. (집 값이 얼마 안되서 건축비를 줄여보고자;)
하지만, 컨테이너하우스 제작 업체들이 패시브 하우스로 만들어달라고 해봤자 제대로 만들가능성은 없어보이니 제가 공부해서 업체에 이것저것 요구할 생각을 하고 있습니다.(덕분에 간만에 CAD도 설치해보네요.)
제가 생각하는 것은 외단열을 한 컨테이너 하우스 입니다. 실내공간에 한계가 있는 컨테이너 하우스는 내단열보다 외단열이 좋다고 판단이 됩니다.
여기서 배운대로 바닥에서 부터 지붕까지 완전히 감싸는 형식으로 만들 생각입니다.
바닥단열재 T200 벽체 단열재 T250 지붕단열재 T300로 생각하고 있습니다.
여기서 벽채는 외단열 200에 내단열 50입니다. 어차피 내부는 석고보드 마감을 해야 하고 콘센트등을 박으려면 50mm정도의 공간은 필요하다는 생각에서 입니다. 물론 열교 문제가 있긴 하지만 가능한 범위 안에서라도 이부분에 대한 가능여부와 조언을 듣고 싶습니다.
바닥은 컨테이너지지대의 내부또한 단열재로 채울생각이기 때문에 실제로는 T200 이상이 될듯 합니다.
물론, 철골이라 열교를 생각하면 진짜 단열은 외부 T200 정도가 효율이 있겠지요. 때문에 바닥 단열을 300T로 하는것이 좋은지 아님 그냥 이대로 해도 좋은지 알고 싶습니다.
지붕은 XPS T300을 생각하고 있습니다. 컨테이너 하우스 업체들 보니 어떤건 지붕 철판 없이 목조지붕을 올리고 어떤 곳은 철제구조물을 용접해서 올리던데 물론 목조지붕이 철체구조물 지붕보단 낫겠지요. 하지만 목조지붕을 올리더라도 지붕철판이 있고 없고도 많은 차이가 있다고 생각합니다. 게다가 지붕다 태양광이나 태양열설비를 올릴까 생각하기 때문에 지붕구조가 견고해야 한다는 전제조건도 있습니다. 때문에 학교에서 배운대로 지붕은 트러스트 구조로 할 생각입니다. 근데 이럴경우 외단열을 할 때 단열재를 어떻게 설치를 해야하는지 아는게 없어서 이부분에 대해 알고 싶습니다. (대다수의 컨테이너 업체들이 내단열만 하더군요.)
마지막질문으로 컨테이너를 한동만 했을땐 아무런 문제가 없지만 한동은 작기 때문에 두동을 붙일 경우 접합부에 대한 단열처리에 조언해주실 것이 있으시면 해주시면 감사드리겠습니다.
벽채는 외단열 200에 내단열 50입니다. 어차피 내부는 석고보드 마감을 해야 하고 콘센트등을 박으려면 50mm정도의 공간은 필요하다는 생각에서 입니다. 물론 열교 문제가 있긴 하지만 가능한 범위 안에서라도 이부분에 대한 가능여부와 조언을 듣고 싶습니다.
-> 내부의 콘센트박스를 위한 50mm의 설비층에 단열을 추가하는 개념이고, 외부에 200mm의 단열재가 있으므로 열교를 따지지 않아도 문제는 없어 보입니다.
바닥은 컨테이너지지대의 내부또한 단열재로 채울생각이기 때문에 실제로는 T200 이상이 될듯 합니다.
물론, 철골이라 열교를 생각하면 진짜 단열은 외부 T200 정도가 효율이 있겠지요. 때문에 바닥 단열을 300T로 하는것이 좋은지 아님 그냥 이대로 해도 좋은지 알고 싶습니다.
-> 바닥 마감의 종류에 따라 다르겠습니다만, 바닥소음방지 등의 목적으로 바닥난방재 하부에 단열재를 30mm이상 설치하는 것이 좋을 듯 합니다.
지붕은 XPS T300을 생각하고 있습니다. 컨테이너 하우스 업체들 보니 어떤건 지붕 철판 없이 목조지붕을 올리고 어떤 곳은 철제구조물을 용접해서 올리던데 물론 목조지붕이 철체구조물 지붕보단 낫겠지요. 하지만 목조지붕을 올리더라도 지붕철판이 있고 없고도 많은 차이가 있다고 생각합니다. 게다가 지붕다 태양광이나 태양열설비를 올릴까 생각하기 때문에 지붕구조가 견고해야 한다는 전제조건도 있습니다. 때문에 학교에서 배운대로 지붕은 트러스트 구조로 할 생각입니다. 근데 이럴경우 외단열을 할 때 단열재를 어떻게 설치를 해야하는지 아는게 없어서 이부분에 대해 알고 싶습니다. (대다수의 컨테이너 업체들이 내단열만 하더군요.)

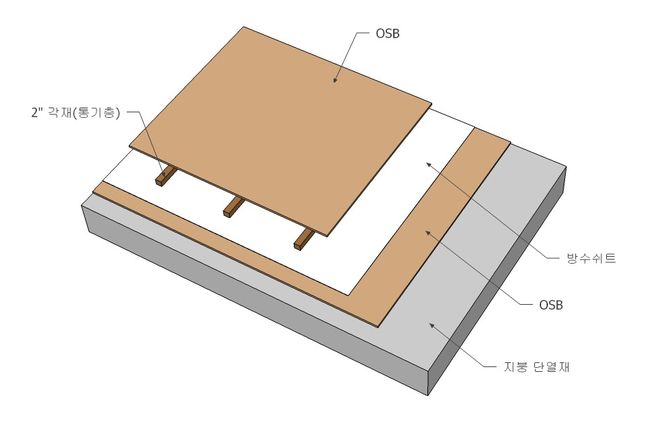

-> 현재 목조주택에서 하는 방법으로 하는 것이 좋겠는데요.. 상기 그림을 참조하시면 하실 듯 합니다. 비용이 되시면 그림처럼 통기층을 만들어 주는 것이 여름을 위해 좋습니다.
각재를 고정할 때, 단열재까지를 관통하는 패스너로 고정을 하시면 됩니다. 맨 위의 OSB는 각재에 나사못으로 고정을 하시구요.
마지막질문으로 컨테이너를 한동만 했을땐 아무런 문제가 없지만 한동은 작기 때문에 두동을 붙일 경우 접합부에 대한 단열처리에 조언해주실 것이 있으시면 해주시면 감사드리겠습니다.
-> 접합부는 단열만 연속되도록 처리하시면 문제는 없습니다. 다만, 컨테이너주택이 가벼워 바람에의해 조금씩 유동할 수 있으니 접합부에 대해 조인트 처리를 해주시면 추후 유동에 따른 크랙하자를 방지하실 수 있을 것입니다.
감사합니다.
