배관 상부면 부터 트랜치까지의 높이가 어느 정도 일까요? 배관 상부면 부터 트랜치까지의 높이가 어느 정도 일까요?

제가 질문 이해를 잘 못했습니다.

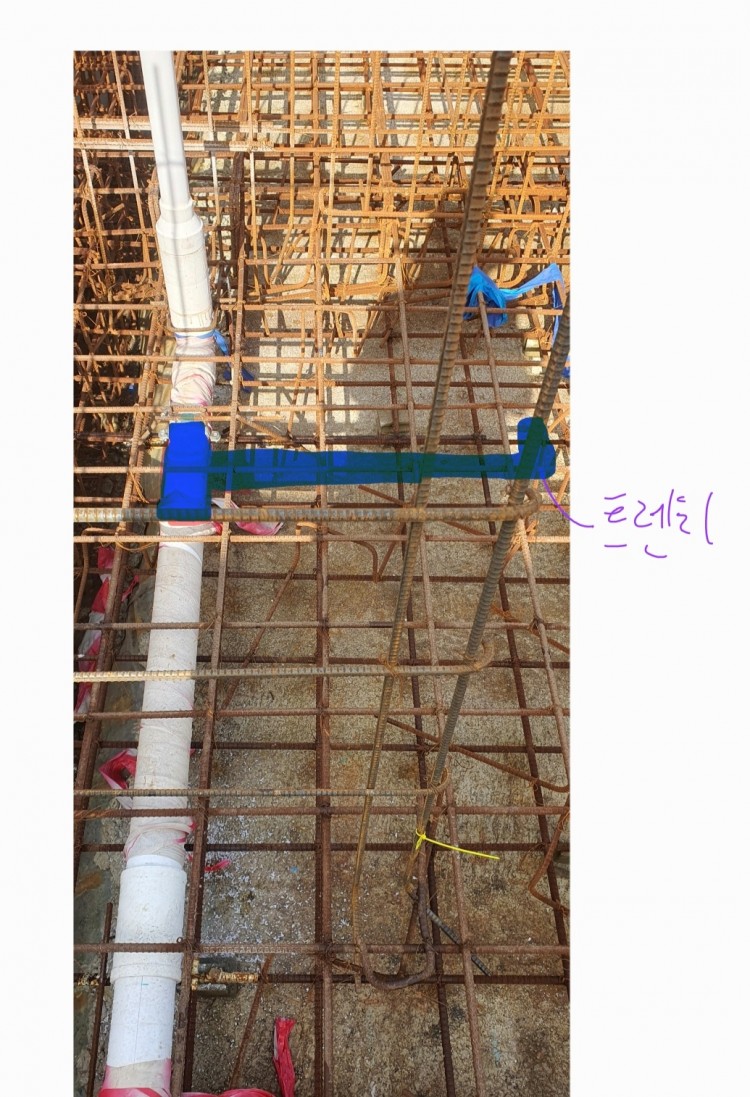

욕조 배관 하수구 중심위치가 트랜치 중심보다 60센치 위 (북쪽방향)로 있습니다. 욕조 배관이 북에서 남쪽 방향으로 구배를 두었고, 트렌치 구배는 동에서 서 방향으로 둘 계획입니다 제가 질문 이해를 잘 못했습니다. 욕조 배관 하수구 중심위치가 트랜치 중심보다 60센치 위 (북쪽방향)로 있습니다. 욕조 배관이 북에서 남쪽 방향으로 구배를 두었고, 트렌치 구배는 동에서 서 방향으로 둘 계획입니다

제가 질문이 너무 짧았던 탓입니다. 죄송합니다.

단면으로 보았을 때, 동서로 물매를 잡은 배관의 상부면 (원의 상단)과 타일 바닥면 까지의 거리를 의미했습니다.
즉, 배관 속에 물이 흐를 때 바닥으로 역류를 할 수 있을 지를 판단하기 위해서 그 높이가 필요했습니다. 만약 100mm 이상이라면 역류의 가능성은 없습니다. 제가 질문이 너무 짧았던 탓입니다. 죄송합니다. 단면으로 보았을 때, 동서로 물매를 잡은 배관의 상부면 (원의 상단)과 타일 바닥면 까지의 거리를 의미했습니다. 즉, 배관 속에 물이 흐를 때 바닥으로 역류를 할 수 있을 지를 판단하기 위해서 그 높이가 필요했습니다. 만약 100mm 이상이라면 역류의 가능성은 없습니다.

배관 컷팅마감면이 타일 바닥 마감하기 전 바닥높이와 동일하고, 타일마감 후에는 배관 컷팅면이 타일마감보다 2센치정도 낮습니다. 배관 컷팅마감면이 타일 바닥 마감하기 전 바닥높이와 동일하고, 타일마감 후에는 배관 컷팅면이 타일마감보다 2센치정도 낮습니다.

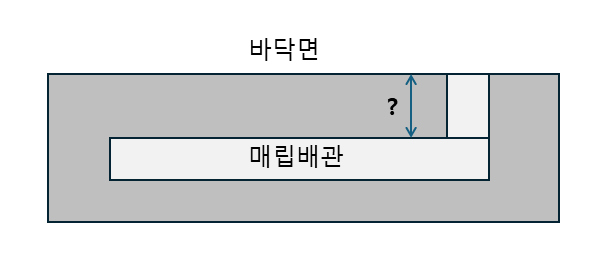

제 질문의 의도는 아래 물음표를 한 높이를 의미했습니다. 제 질문의 의도는 아래 물음표를 한 높이를 의미했습니다.

네 9mm입니다. 통기배관을 35미리 배관으로 해도 될까요? 네 9mm입니다. 통기배관을 35미리 배관으로 해도 될까요?

9mm 라는 것을 잘 이해하지 못했습니다. 콘크리트 피복두께가 30mm 인데, 배관이 철근을 뚫고 나와야 하는 높이라서 그렇습니다.

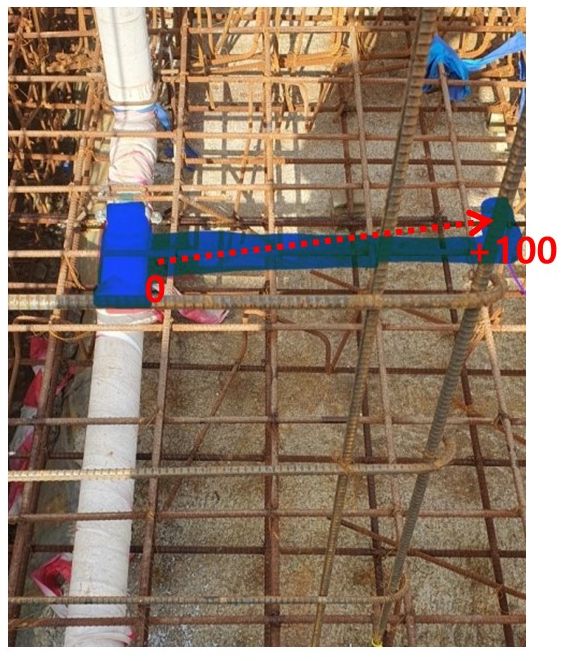

상호가 서로의 이해가 다를 수 있기에.. 제 답변의 의도를 그림으로 그려 드리면..

원래의 배관에서 새로 만드는 트랜치까지 올라가는 경사로 배관이 만들어 지고, 그 높이가 100mm 이상이라면 역류의 가능성은 없습니다.

통기관은 최소 50mm 가 요구됩니다. 다만 없는 것 보다는 낫습니다. 9mm 라는 것을 잘 이해하지 못했습니다. 콘크리트 피복두께가 30mm 인데, 배관이 철근을 뚫고 나와야 하는 높이라서 그렇습니다. 상호가 서로의 이해가 다를 수 있기에.. 제 답변의 의도를 그림으로 그려 드리면.. 원래의 배관에서 새로 만드는 트랜치까지 올라가는 경사로 배관이 만들어 지고, 그 높이가 100mm 이상이라면 역류의 가능성은 없습니다. 통기관은 최소 50mm 가 요구됩니다. 다만 없는 것 보다는 낫습니다.

죄송합니다. 9미리가 아니라 90미리입니다. 오타입니다. 죄송합니다. 9미리가 아니라 90미리입니다. 오타입니다.

50미리 통기배관을 묻으면 건물 안쪽 피복이 4센치 밖에 안돼서 골조 품질이 안 좋을까봐 35미리 통기배관을 고민했었습니다 50미리 통기배관을 묻으면 건물 안쪽 피복이 4센치 밖에 안돼서 골조 품질이 안 좋을까봐 35미리 통기배관을 고민했었습니다

벽체 피복두께 40mm 면 괜찮습니다. 벽체 피복두께 40mm 면 괜찮습니다.

네 감사합니다. 많은 도움 되었습니다 네 감사합니다. 많은 도움 되었습니다
