실링팬 설치용 앙카에 대한 질문

G 머샤머샤 4 618 07.13 16:52

안녕하세요. (오래간만에 협회에 와서 질문을 하니 마음이 새롭습니다.)



질문 :

8M이라고 적혀있는 세트앵커 설치를 위해, 앵커펀치로 타격을 하는 경우. "어느정도의 힘이 필요할까요?"

> 천장에다가 망치질을 해야 하는데 말입니다. 각도가 나오나요?

> 제가 망치질이 능숙한 사람은 아니라 걱정입니다.



찾아본 내용:

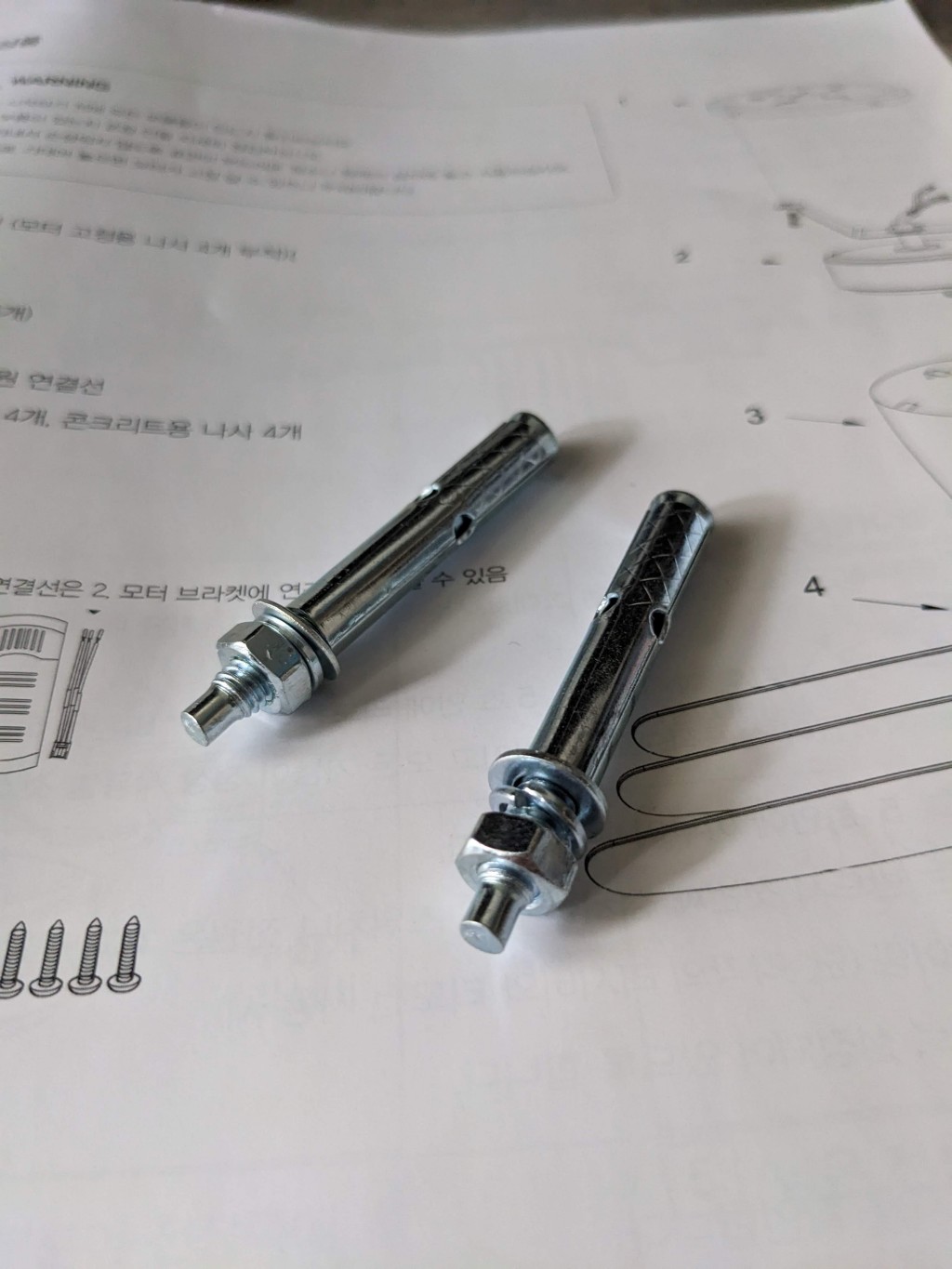

1. 저 사진의 앵커는 세트 앵커인거 같습니다.

2. 앙카에 "8M" 이라고 적혀있는 것을 근거로 찾아보니 5/16" 펀치를 구하면 될거 같습니다.

3. 그리고 드릴은 12mm 사용하면 될 거 같습니다.



전후사정:

1. 알리에서 실링팬을 덜컥 구매했습니다. (그것도 2개나)

2. 앵커가 동봉되어 왔습니다. (이걸 기대한건 아니었습니다.)

3. 집 천장은 (공동주택이나) 공조 설치한다고 콘크리트가 노출되어 있음으로, 앵커 설치는 당연? 해 보입니다.

4. 기존에 천장 등을 달 때는 간단한 구멍을 뚫고 플라스틱으로 되어 있는 것을 집어 넣은 뒤 나사로 결착하는 (이해가 되는) 방식으로 해본 경험은 있습니다.

5. 앙카(앵커).. 이건 뭔가 무서워보이는데요. 더군다나 판매자가 제공해중 세트앙카 방식은 망치로 때리는거 같은데 말입니다.

6. 매뉴얼에는 23Kb (50LB)의 하중을 견디라고 되어있습니다.

7. 그리고 천장 콘크리에 구멍을 뚫는건 왜 힘이들까요?  (도구는 보쉬 GSB10RE입니다. )

Comments

G 머샤머샤 07.13 17:55
추가입니다.

인터넷에서 찾은 규격에 M8(W5/16)에 적합한 드릴은 12mm인데요.

앵커의 직경을 재보면 8mm로 측정됩니다. 기리를 훨씬 더 큰걸 사용하는건가요?
M 관리자 07.15 16:24
안녕하세요. 오랜만이세요.  그간 무고 하셨나요?

-----------------------------
세트앙카의 M8은 나사산의 지름입니다. 즉 너트를 M8 과 맞추려고 정한 규격이라서 그렇습니다. 세트앙카의 머리는 12mm 이기에 드릴은 12mm 로 하셔야 해요.

다만, 이를 떠나서 (비록 꽁짜로 들어 있는 것이긴 하나) 앵커를 웨지앙카로 바꾸시는 것이 좋을 것 같습니다. 웨지앙카는 나사산 규격과 머리크기가 같아서, M8 웨지앙카는 8mm 드릴로 타공을 하면 되기에, 위로 올라다 보면서 타공을 해야 하는 어려운 상황에서 훨씬 편하게 작업을 할 수 있습니다.  (타공시 고글 착용은 필수입니다. 귀마개/마스크도 하면 좋고요)

웨지앙카는 너트를 돌리면 체결이 되는 방식이라서 타격식 보다 신뢰도도 높고, 작업도 편합니다.
G 머샤머샤 07.15 20:51
감사합니다. 시도해보겠습니다.
M 관리자 07.17 00:56
감사합니다.
