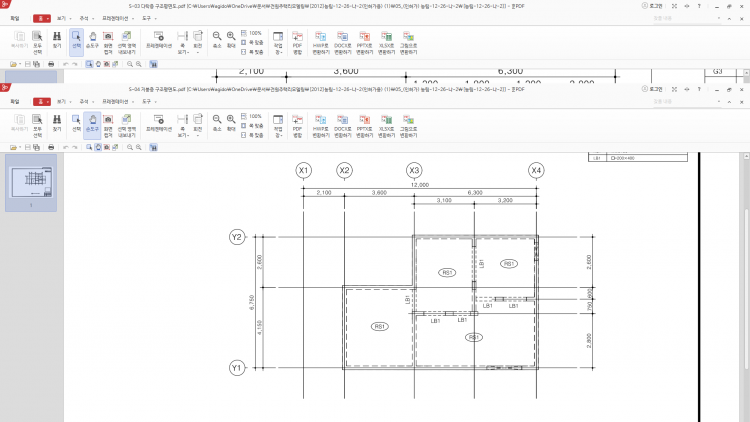

도면해석 좀...

그냥 잘못 그려진 듯 싶습니다.  점선이 맞습니다. 그냥 잘못 그려진 듯 싶습니다. 점선이 맞습니다.

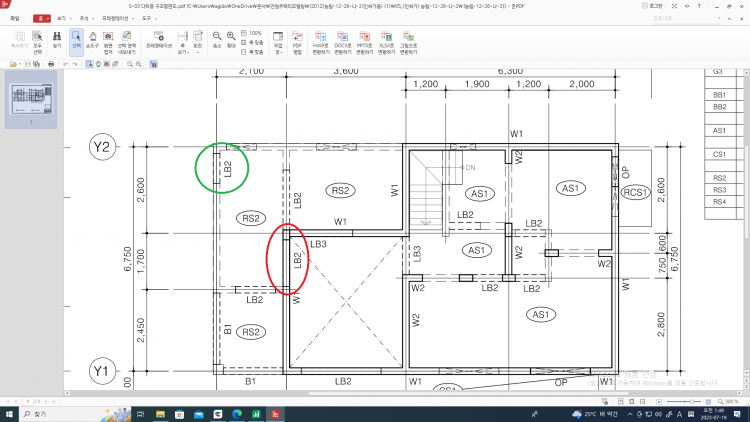

LB2는 개구부 인방보로 보여지며, 경우의 수는 2가지 입니다.

1. 점선으로 표현될 LB2가 W1옹벽 단면서에 묻쳐서, 실선으로 출력되셨을 경우

2.  LB2를 역보로 설계했을 경우 - 천정높이를 일률적으로 맞추기 위해, 보높이가 높으면,
    중간에 보가 보이게 됨으로 역보 설계를 적용할 수 있습니다. 이런경우 단면도를 확인
    하셔야 합니다. LB2는 개구부 인방보로 보여지며, 경우의 수는 2가지 입니다. 1. 점선으로 표현될 LB2가 W1옹벽 단면서에 묻쳐서, 실선으로 출력되셨을 경우 2. LB2를 역보로 설계했을 경우 - 천정높이를 일률적으로 맞추기 위해, 보높이가 높으면, 중간에 보가 보이게 됨으로 역보 설계를 적용할 수 있습니다. 이런경우 단면도를 확인 하셔야 합니다.

현장에서는 일반적으로 LB는 인방이기 때문에 점선 실선은 경미한 도면오류로 판단하고 배근합니다.. 배근은 잡배근도에 보통 있는데 경우에 따라 다른 것 같습니다. 현장에서는 일반적으로 LB는 인방이기 때문에 점선 실선은 경미한 도면오류로 판단하고 배근합니다.. 배근은 잡배근도에 보통 있는데 경우에 따라 다른 것 같습니다.

두분 모두 감사합니다. 두분 모두 감사합니다.

발코니 방수 관련 입니다 도면에 씨트방수, 비 노출 우레탄 ,누름몰탈로 명기되어
여러군데 방수업체중 한곳에서 하자보수가 불가하고 우레탄이 들어가면 씨트에 습기 증발이
않되 결국에는 하자가 생긴다하며 거절하더군요 양심있는 업자분 같던데 도면상에 시공은 하자가
생길 확률이 많을가 궁금해서 질문 드립니다. 발코니 방수 관련 입니다 도면에 씨트방수, 비 노출 우레탄 ,누름몰탈로 명기되어 여러군데 방수업체중 한곳에서 하자보수가 불가하고 우레탄이 들어가면 씨트에 습기 증발이 않되 결국에는 하자가 생긴다하며 거절하더군요 양심있는 업자분 같던데 도면상에 시공은 하자가 생길 확률이 많을가 궁금해서 질문 드립니다.

시트방수 위에 우레탄 방수를 한번 더 할 수는 없습니다. 서로간에 붙지 않기 때문입니다. 시트 습기 증발은 무슨 뜻인지 잘 모르겠습니다.

시트방수와 우레탄방수 중에 하나를 선택하시는 것이 좋겠습니다. 시트방수 위에 우레탄 방수를 한번 더 할 수는 없습니다. 서로간에 붙지 않기 때문입니다. 시트 습기 증발은 무슨 뜻인지 잘 모르겠습니다. 시트방수와 우레탄방수 중에 하나를 선택하시는 것이 좋겠습니다.
