설계/시공관련 질문
캔틸레버 부분에 인텔로 설치 어찌 하나요??
장마그만
3
781
2023.07.16 21:50
이층집인데 2층의 일부분이 캔틸레버 구조로 1층보다 튀어나와있습니다.
위의 사진에서 오른쪽이 실내, 왼쪽이 실외입니다.
인텔로 설치시 빨간 선처럼 설치될 수 밖에 없을 것 같은데 어떻게 하나요??
2층 바닥 장선이 사진에서 좌우 방향으로 걸릴테니 장선을 끊고 단열재 위로 인텔로를 넣지 못할테고..
환기 덕트가 캔틸레버 바닥으로 지나가는 부분이 있어서 저 부분만 스터드 밖으로 외단열이 추가됩니다.
저런식으로 인텔로가 설치되도 여름 겨울에 별 문제가 없을까요??
Comments
3 프로클리마
2023.07.17 09:48
14.♡.211.235

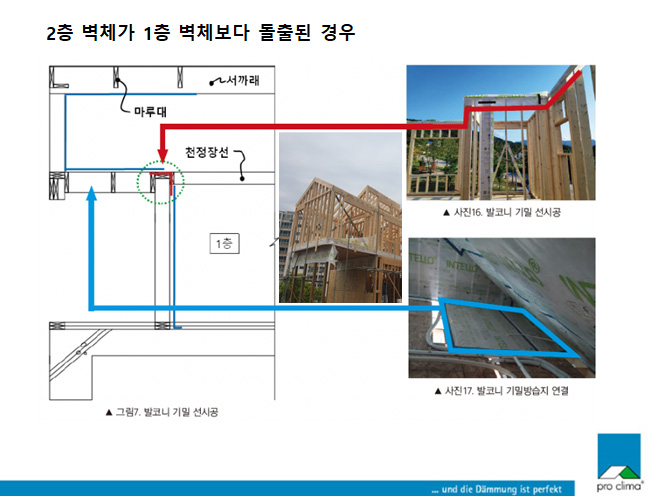

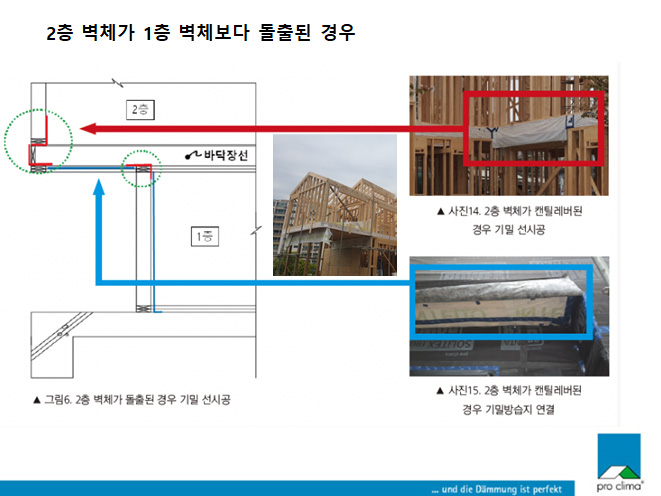

프로클리마입니다 시공 사례 2개의 방법을 올려드립니다. 구조에 따라서 조금 달라 맞는 것을 선택하시면 될듯합니다. 올려주신 도면을 보면 첫번째 사진이 적합할것으로 보입니다. 1번 그림에서 파란색으로 표시한 2층 바닥쪽은 투습방수지로 하는 것을 권장합니다.
3 프로클리마
2023.07.17 09:59
14.♡.211.235
https://blog.naver.com/weimarjin/222430280352 적용현장 사진을 올려드릴테니 도움이 되시길 바랍니다 ^^*
G 장마그만
2023.07.17 13:30
210.♡.223.46
덕분에 궁금증이 풀렸습니다. 감사합니다!!
