설계/시공관련 질문

바닥마감을 석재로 마감할때 배수 방식이 궁금합니다.

G 설림픽 4 2,483 2022.02.16 17:33

안녕하세요.

현재 교외에 규모가 있는 카페&레스토랑 근생을 설계하고 있습니다.

계획중 궁금한 것이 생겨서 질문을 드려봅니다.



혹시 건물에 넓은 기단을 만들고 그 위에 석재 바닥으로 마감을 할 경우에도

1~2%정도의 구배를 줘서 배수를 해야하는지 궁금합니다.

(몰탈, 혹은 콘크리트 바닥 마감과 달리 석재로 마감하려니 더 어려운 것 같습니다.)



저희는 건물 기단을 만들고 꽤 넓은 면적의 외부 장소를 석재로 마감하려고 하거든요.

여러 사례를 참고 하던 중 미스 반 데어 로에의 바르셀로나 파빌리온을 보면서 석재 마감 기단의 배수를 어떻게 했는지 의문이 들었습니다.



미세한 구배만 주고 자연 건조되도록 하는 것일까요?

아니면 마감 하부에 따로 배수 시스템이 있다고 봐야할까요?



800~1000mm 높이의 기단을 석재 마감시 배수 방식에 대한 힌트만 주셔도 많은 도움이 될 것 같습니다.



아직 계획이 초기 단계라 도면을 첨부하지 못한 점 죄송합니다.

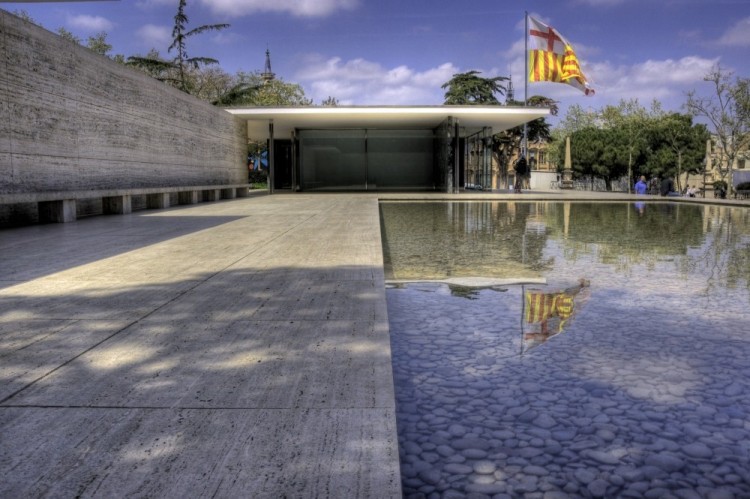

대신 상황이 비슷한거 같아 바르셀로나 파빌리온 사진과 자료를 첨부합니다.



두서없는 글 읽어주셔서 감사합니다!

Comments

M 관리자 2022.02.16 18:20
안녕하세요.

기본적인 사항은 아래와 같습니다.
1. 구배 1% (짧은 방향으로 주되, 구배가 없어도 됨)
2. 오픈 조인트 (주된 배수는 오픈조인트로 내려간 물이 석재 하부에서 배수)
3. 하부 구성 (상부부터)
판석 T30 - 파쇄석 지름 10mm 내외, 두께 50mm 이상 - T5 부직포 한겹 - 파쇄석 지름 45mm 내외, 두께 150mm 이상, 1톤 롤러로 다짐 - 원지반 다짐 또는 기초슬라브
G 설림픽 2022.02.16 18:42
아 그렇군요....
흠... 답변 감사합니다!!
큰 도움이 되었습니다.
G 시나공 06.03 10:00
3번 하부구성을 알려주신게.. 외부 넓은 면적을 석재로 마감할 때 구성인가요?
파쇄석 150+50 위에 판석을 어떻게 올리죠.?
M 관리자 06.04 19:56
네 그렇습니다.
시공 순서와 방법은 아래 영상을 참조하시면 되세요.
https://youtu.be/qTHUDLWlsdc?si=4l7Dc7ZTkvNWdDs8

참고로 협회 인증 건물 중 많은 건물이 이 구성으로 외부 시공이 되어져 있습니다.
