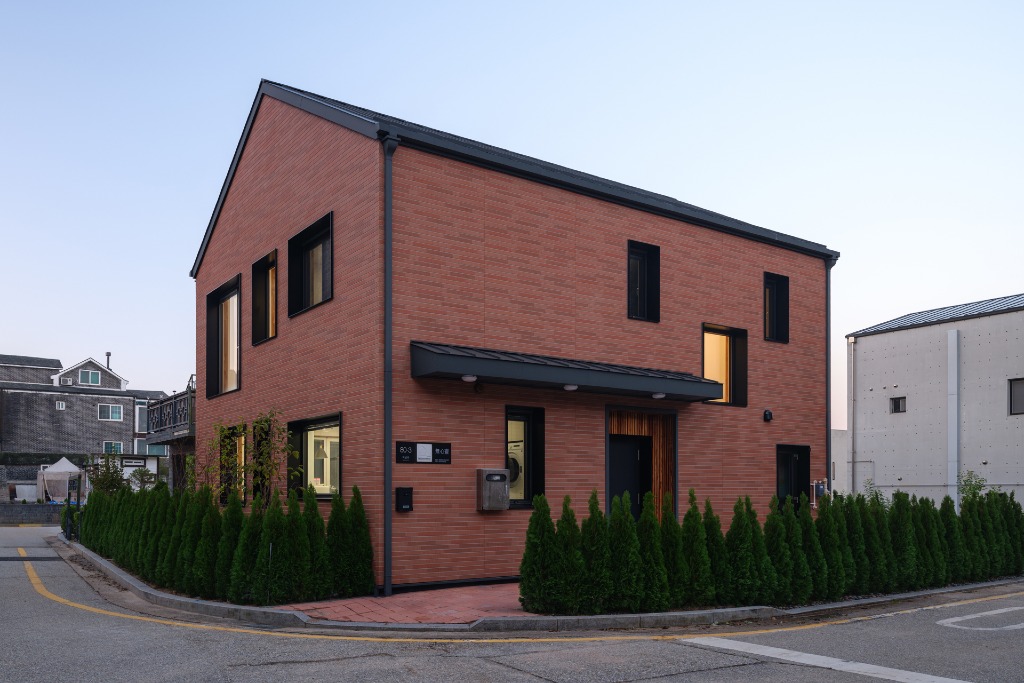

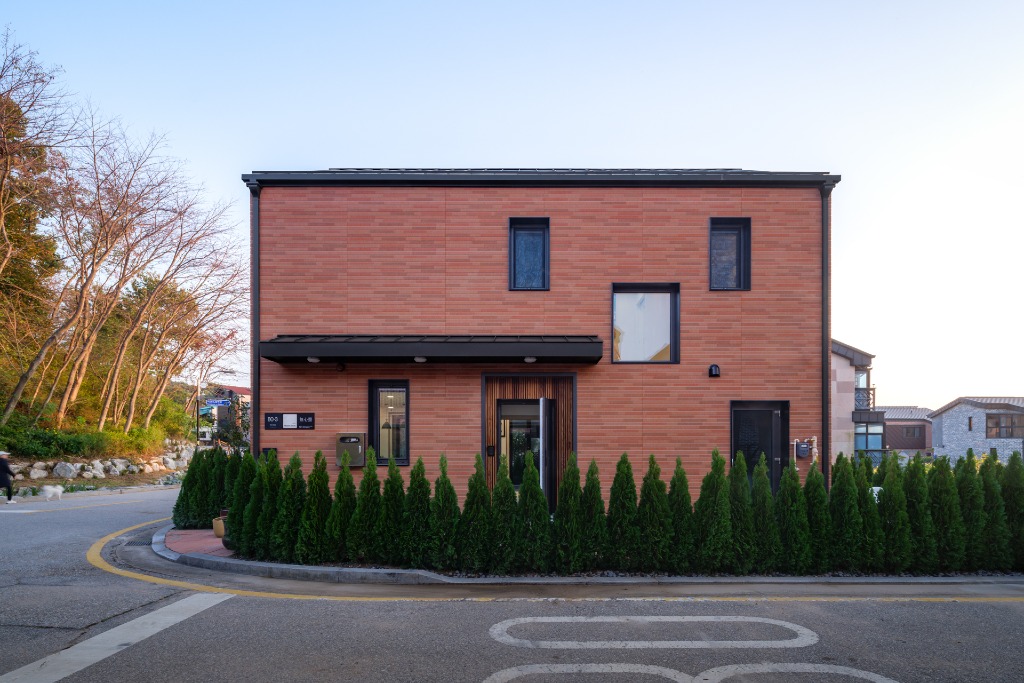

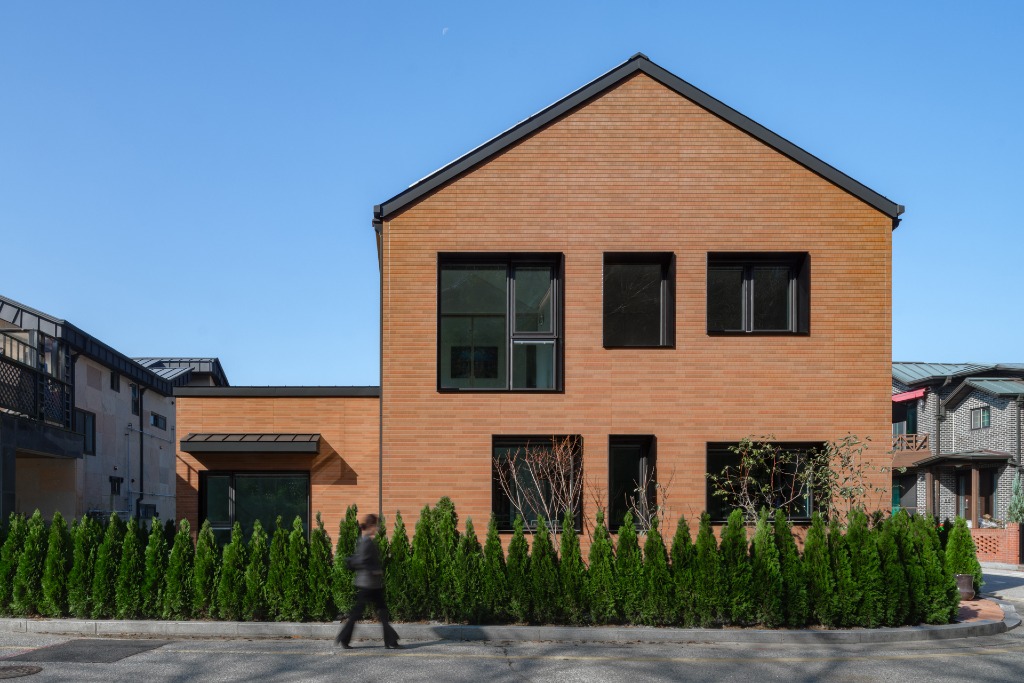

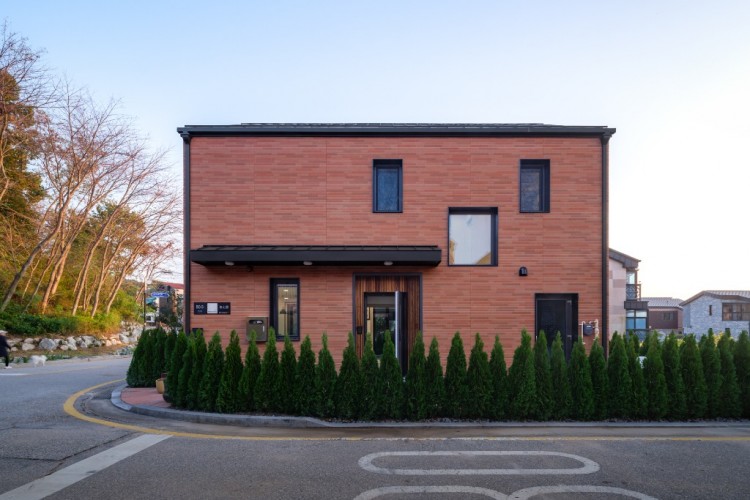

인천 중구 백년로 - 단독주택 - 무심재
| *용도 | 단독주택 |
|---|---|
| 건축물주소 | [ 22363 ] 인천 중구 백년로 |
| 건축물이름 | 무심재 |
| 설계사 | 정온 건축사사무소 |
| 시공 또는 시공관리 | 주식회사 제이종합건설 |
| 기계설비설계사 | 선인기술단 |
| 전기설비설계사 | 선인기술단 |
| 구조설계사 | 프레임캐드 |
| 설계기간 | 2023년 9월 ~2024년 4월 |
| 시공기간 | 2024년 5월 ~2024년 10월 |
| 대지면적 | 243.9 ㎡ |
| 건축면적 | 98.93 ㎡ |
| 건폐율 | 40.56 % |
| 연면적 | 175.63 ㎡ |
| 용적율 | 68.92 % |
| 규모 | 지상2층 |
| 구조방식 | 스틸하우스구조 |
| 난방설비 | 잡자재 복사냉난방 + 가스보일러 |
| 냉방설비 | 잡자재 복사냉난방 |
| 주요내장재 | 합지벽지 |
| 주요외장재 | 세라믹사이딩 |
| 외벽구성 | 140스틸스터드 + T11.1 OSB(기밀방습테이프) + T200이지블럭 시스템 + 투습방수지 + 38x90 통기층 + 세리믹사이딩 |
| 외벽 열관류율 | 0.145 W/㎡·K |
| 지붕구성 | 지붕스터드 + T11.1 OSB(기밀방습테이프) + T200이지블럭 시스템 + T100비드법보온판1종1호 + 지붕용 투습방수지 + 38x90 통기층 + T11.1 OSB + 쉬트방수(부직포타입) + T0.7 알루징크 |
| 지붕 열관류율 | 0.104 W/㎡·K |
| 바닥구성 | T150압출법 보온판 특호 + T300 비드법보온판 1종1호(토목용EPS되메우기용-에너지해석제외) + T400 콘크리트 + T150 비드법1종2호 + PE필름 + T60몰탈(난방배관) + 포세린타일 |
| 바닥 열관류율 | 0.132 W/㎡·K |
| 창틀제조사 | 엔썸 |
| 창틀 열관류율 | 0.95 W/㎡·K |
| 유리 제조사 | 삼호글라스 |
| 유리 구성 | 5Low-e+16Ar+5Cl+16Ar+5Low-e |
| 유리 열관류율 | 0.47 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.836 W/㎡·K |
| 유리 g값 | 0.47 |
| 현관문 제조사 | 엔썸 |
| 현관문 열관류율 | 0.518 W/㎡·K |
| 기밀성능(n50) | 0.28 회/h |
| 환기장치 제조사 | 잡자재 |
| 환기장치효율 (난방효율) | 84.8 % |
| 난방에너지요구량 | 25.57 kWh/㎡·a |
| 난방부하 | 26.0 W/㎡ |
| 1차에너지소요량 | 51 kWh/㎡·a |
| 계산프로그램 | 에너지샵(Energy#®) 2021 v2.5 |
| 태양광발전 용량 | 9 kWp |
| 인증담당자 | 박요한, 한종운 |
| 인증번호 | 2024-P-018 |
| 신축공사 |
정온건축사사무소의 첫 패시브건축물 인증 프로젝트입니다.
스틸하우스 + 이지블럭 시스템 + 복사냉난방 + 9kWp 태양광 발전 설비로 탄소제로를 목표로 설계되었습니다.

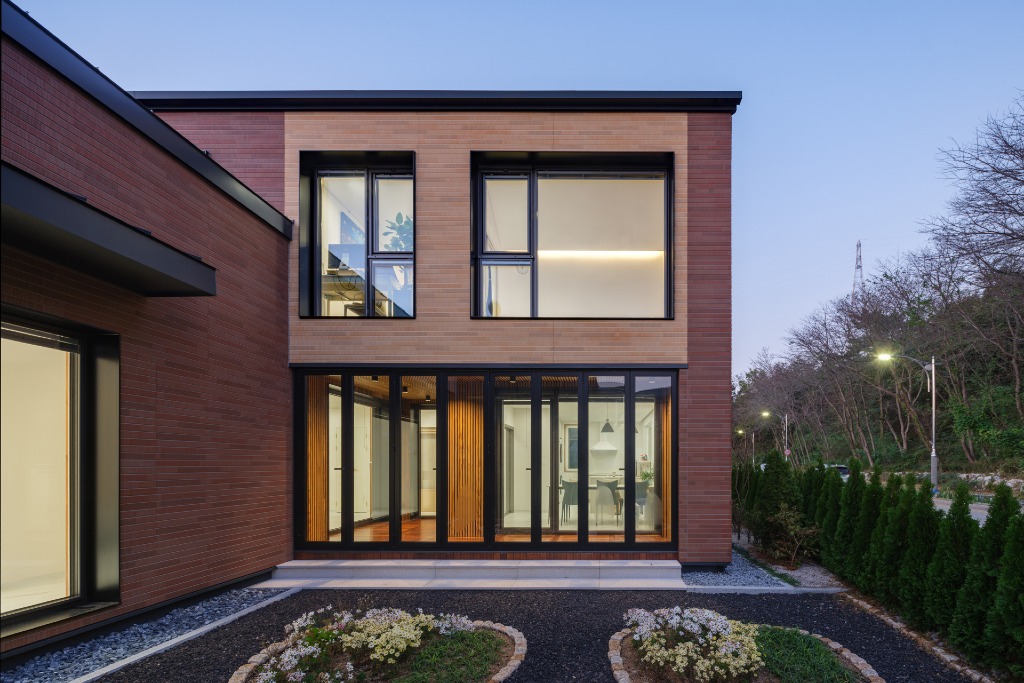

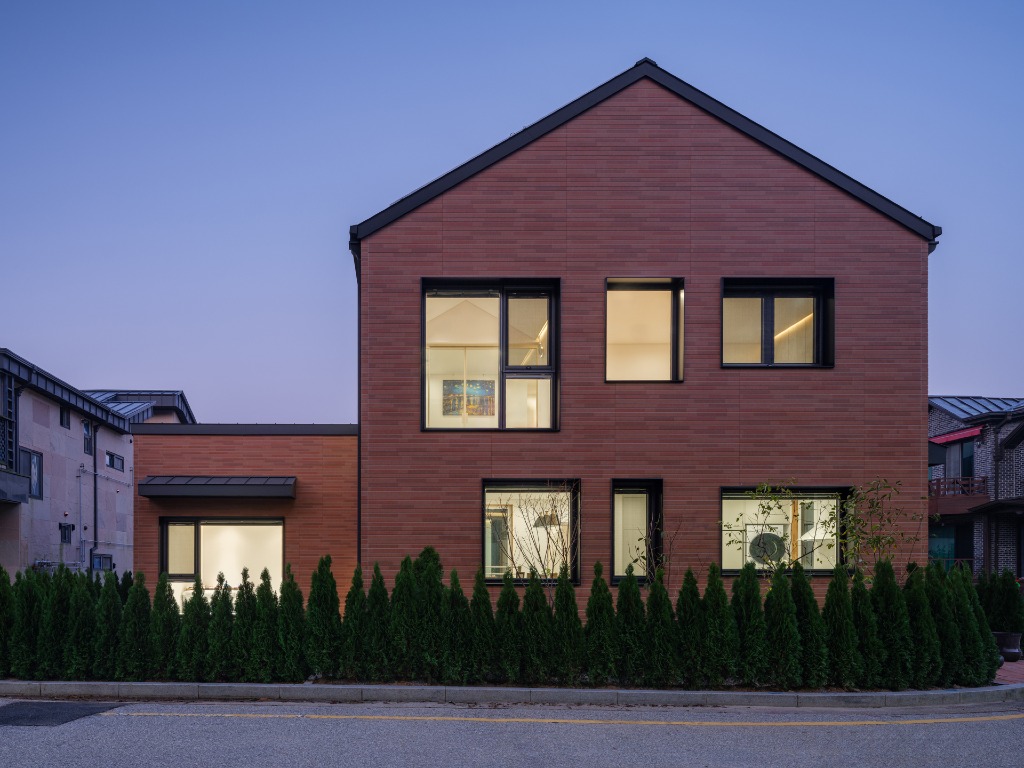

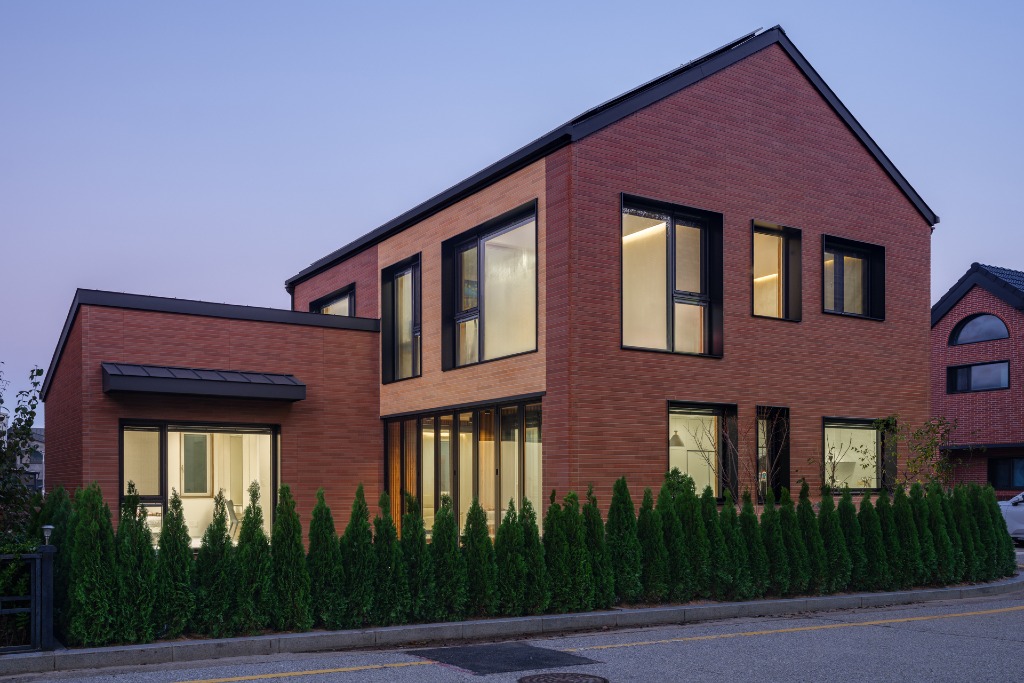

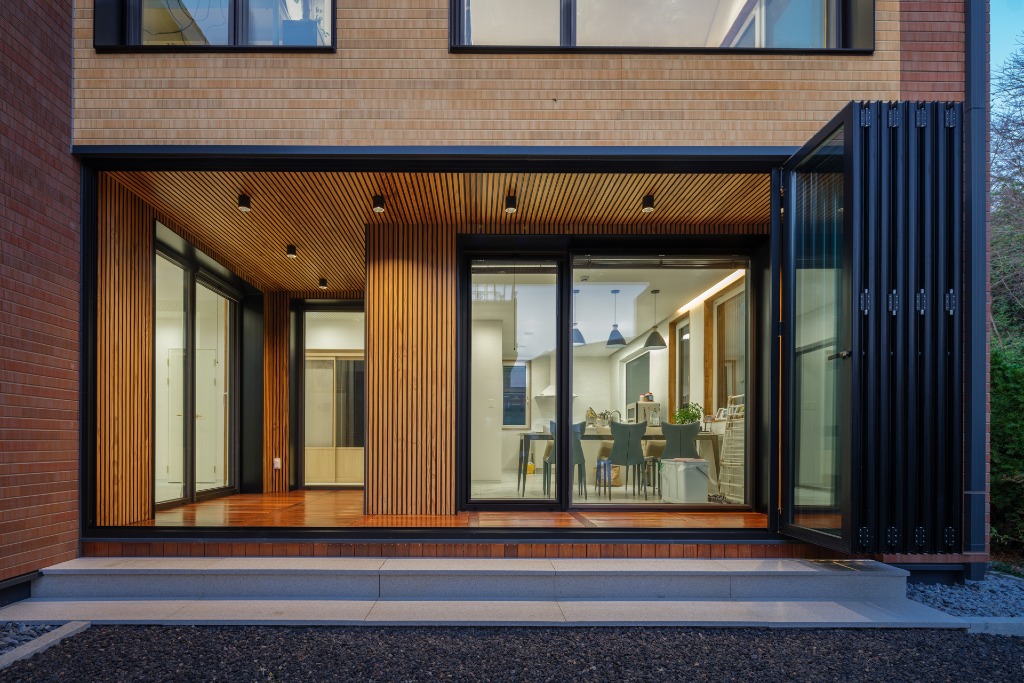

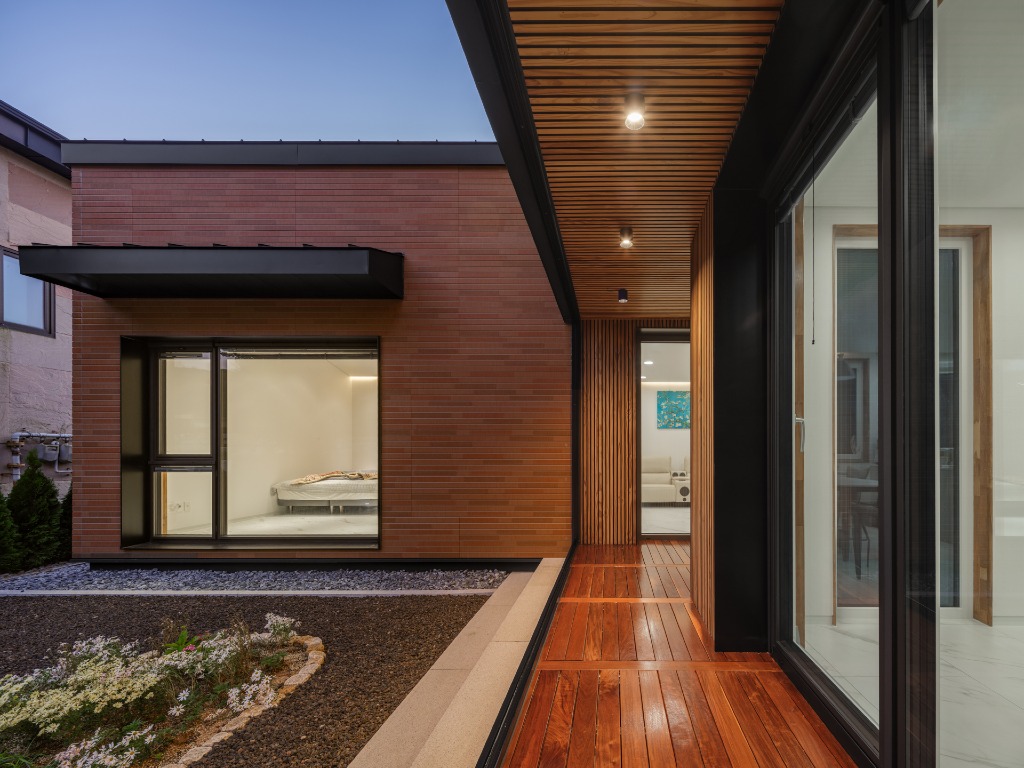

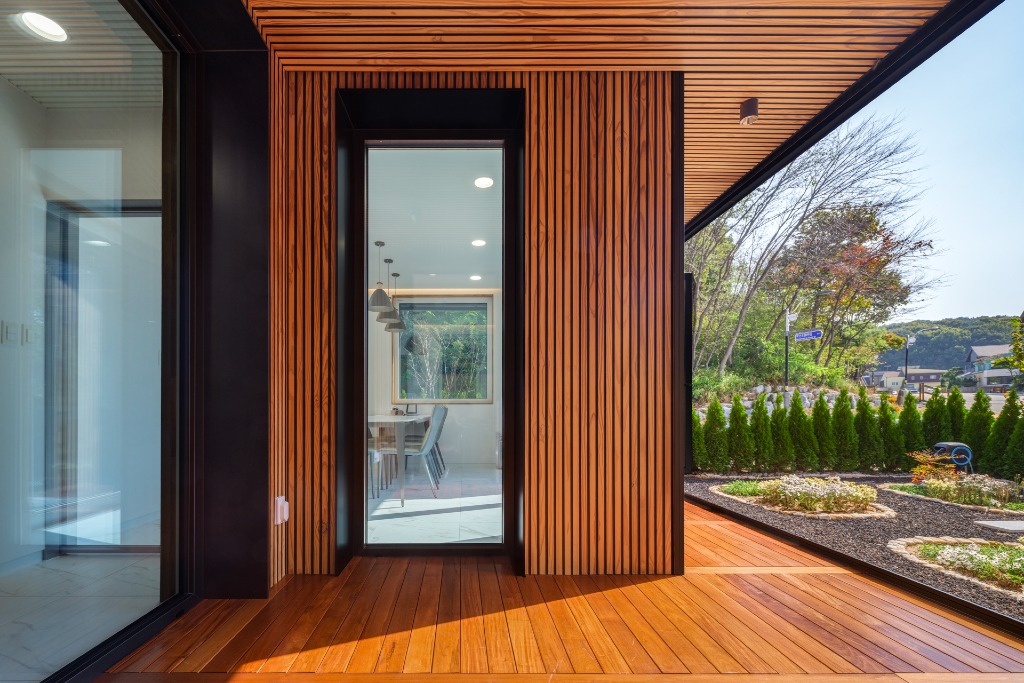

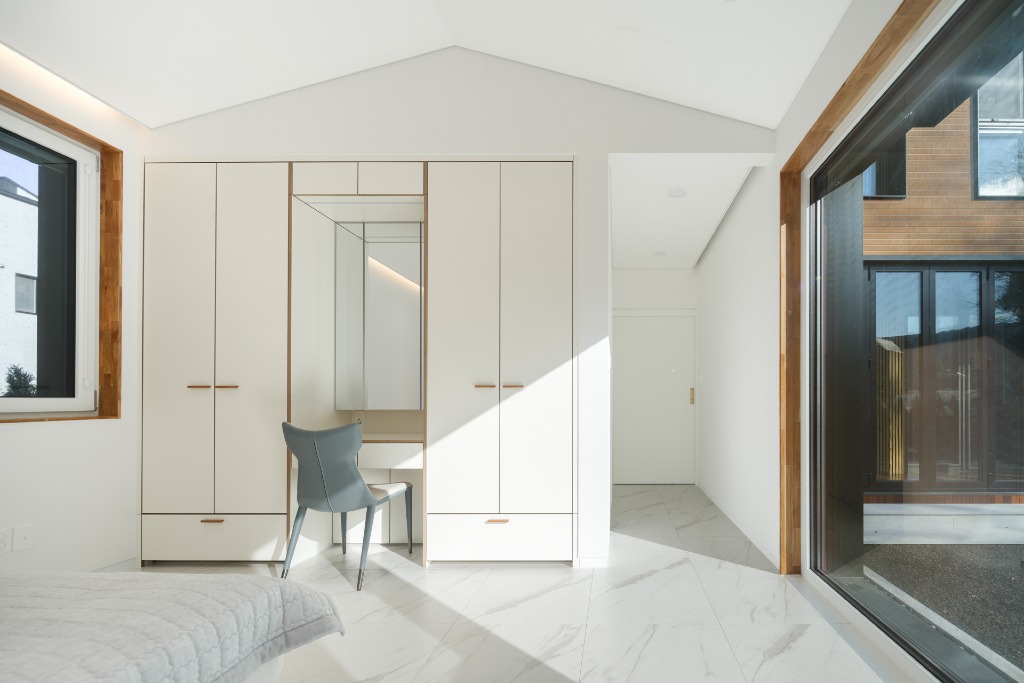

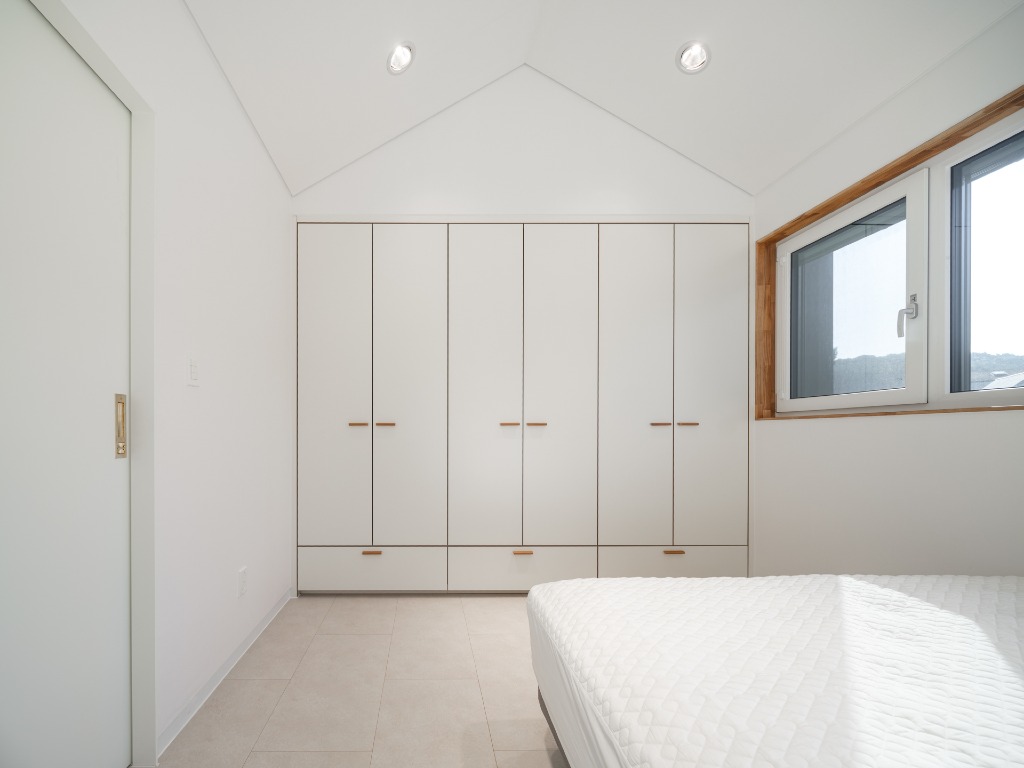

사진 작가 : 김용성 작가
건축주 인터뷰 유튜브 1
https://youtu.be/f0eTh3iUbUI?si=LZIsjcR91uECsp4C
건축주 인터뷰 유튜브 2
https://youtu.be/dBvMDmCRfwU?si=kWkAJAFu4Nb56UFm
전기집 무심재를 만든 사람들 유튜브
https://youtu.be/53zOyRpnP08?si=MeIDUJn8kxZYJO47
