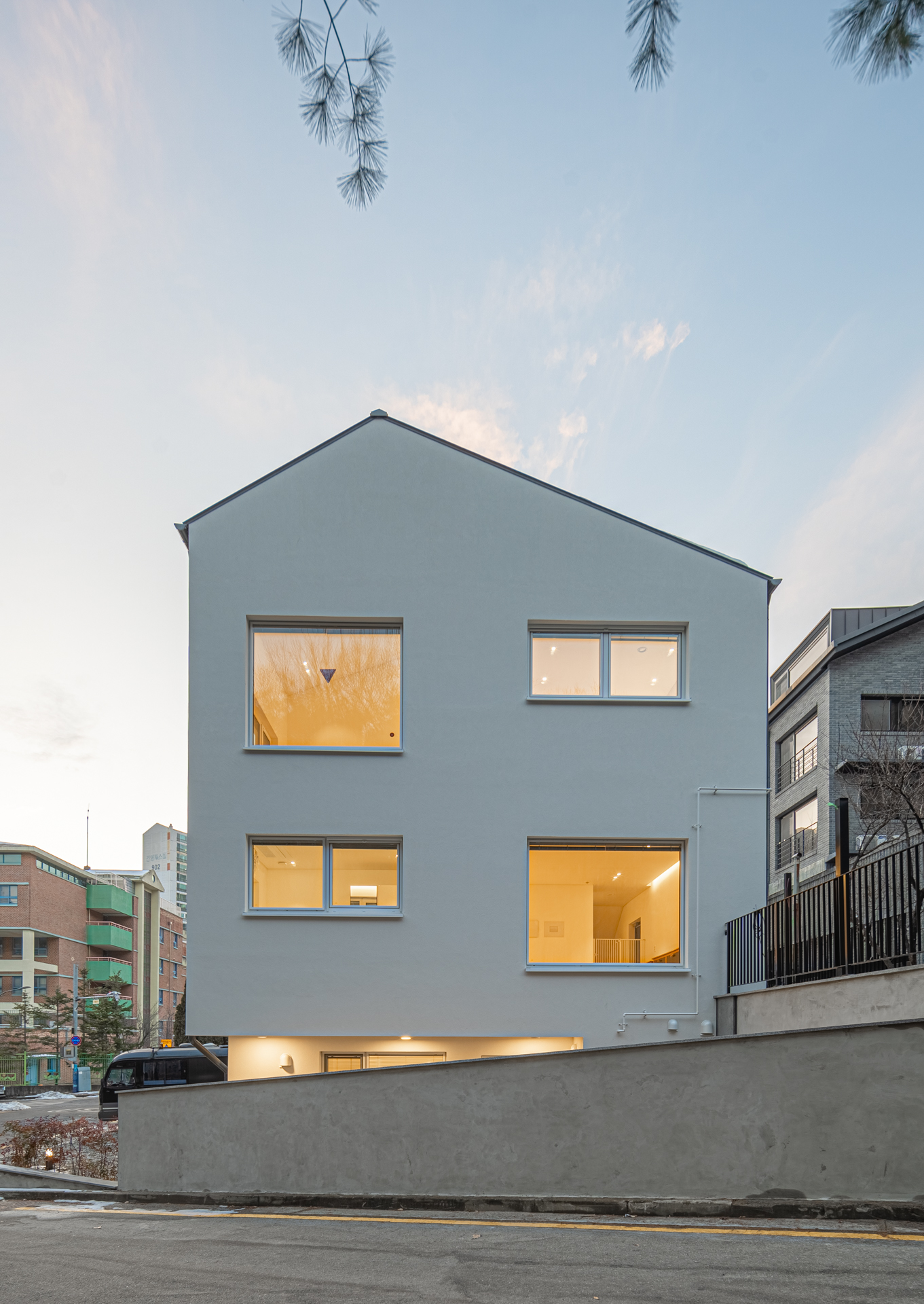

경기도 용인시 죽전동 - 다가구주택 - 한울가
| *용도 | 다가구주택 |
|---|---|
| 건축물이름 | 한울가 |
| 설계사 | (주)이담건축사사무소 |
| 시공 또는 시공관리 | (주)미래하우징 |
| 에너지컨설팅 | (사)한국패시브건축협회 |
| 시공기간 | 2024년 3월 ~ 2024년 10월 |
| 대지면적 | 307 ㎡ |
| 건축면적 | 121.5 ㎡ |
| 건폐율 | 39.58 % |
| 연면적 | 301.02 ㎡ |
| 용적율 | 98.05 % |
| 규모 | 지하1층, 지상2층 |
| 구조방식 | 철근콘크리트 + 경량목구조 지붕 |
| 난방설비 | 가스보일러 |
| 주요내장재 | 벽체 미장 위 수성페인트 / 천장 합지벽지 / 바닥 메라톤 강마루 |
| 주요외장재 | PAREX DPR / 리얼징크 |
| 외벽구성 | PAREX DPR 마감 + T200 비드법보온(2Ply 교차시공) + T200 철근콘크리트구조 + T10 미장 + 수성페인트 마감 |
| 외벽 열관류율 | 0.172 W/㎡·K |
| 지붕구성 | T5 리얼징크 + T2 방수시트 + T11.1 O.S.B 합판 + T38 통기층 + 지붕용투습방수지 + T323 셀룰로오스 충진 + 가변형방습지 + 설비층&석고보드2P + 합지벽지 마감 |
| 지붕 열관류율 | 0.146 W/㎡·K |
| 바닥구성 | T7.5 강마루 + T40 방통몰탈 + T0.1 PE필름 + T110 압출법보온판 (배수를위한 T20하부홈가공) + T500 철근콘크리트 + T0.1 PE필 + T200 압출법보온판 (2Ply 교차시공) |
| 바닥 열관류율 | 0.154 W/㎡·K |
| 창틀제조사 | Ensum_koemmering88 |
| 창틀 열관류율 | 0.95 W/㎡·K |
| 유리 제조사 | Ensum |
| 유리 구성 | 5Low + 16Ar + 5Cl + 16Ar + 5Low |
| 유리 열관류율 | 0.64 W/㎡·K |
| 창호 전체열관류율 (국내기준) | 0.978 W/㎡·K |
| 현관문 제조사 | Ensum |
| 현관문 열관류율 | 0.52 W/㎡·K |
| 기밀성능(n50) | 0.42 회/h |
| 환기장치 제조사 | 컴포벤트 |
| 환기장치효율 (난방효율) | 85 % |
| 난방에너지요구량 | 22.25 kWh/㎡·a |
| 난방부하 | 26.9 W/㎡ |
| 1차에너지소요량 | 308 kWh/㎡·a |
| 계산프로그램 | 에너지샵 2021 v2.5 |
| 인증담당자 | 김규화 주임연구원 |
| 신축공사 |
