좌충우돌 제로에너지 리모델링 - 22. 공조배관, 싱크대, 통신유니트, 화장실 마감편

일반적으로 공조분배기에서 배관을 공조기까지 연결할 때 보온플렉시블 배관을 사용합니다.

OA와 EA에 생길 수 있는 결로를 방지하고 시공의 편의성 때문인 듯 합니다.

하지만 150파이의 넙대대한 배관이 천장에 매달리게되면 시스템창호를 열 수 없게 되어버립니다.ㅜㅜ

그래서 고민 끝에 배관을 벽으로 보내기로 하였습니다.

일단 창틀을 뚫으며 피스를 박는 것은 분명 결로가 생길 것입니다.

그래서 벽을 세우기로 하였습니다.

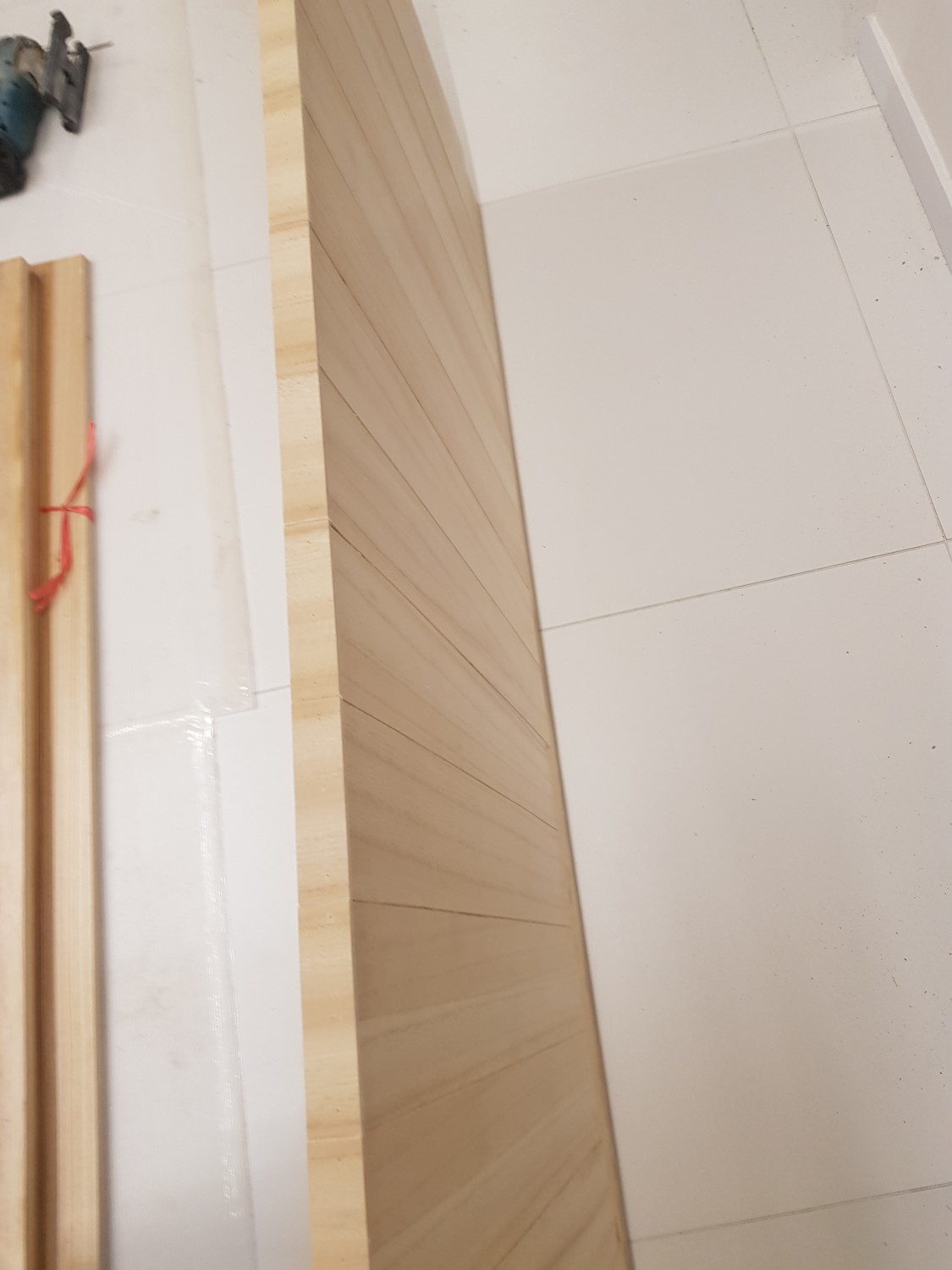

먼저 남아있는 합판에 오동합판을 안밖으로 알뜰살뜰 붙여주었습니다.

옆면은 차마 45도로 못하였습니다. 세탁기와 건조기를 놓으면 거의 안보이거든요.. ^^;

그렇게 합리화하고 위안을 삼으며 대충 선만 맞추었습니다.

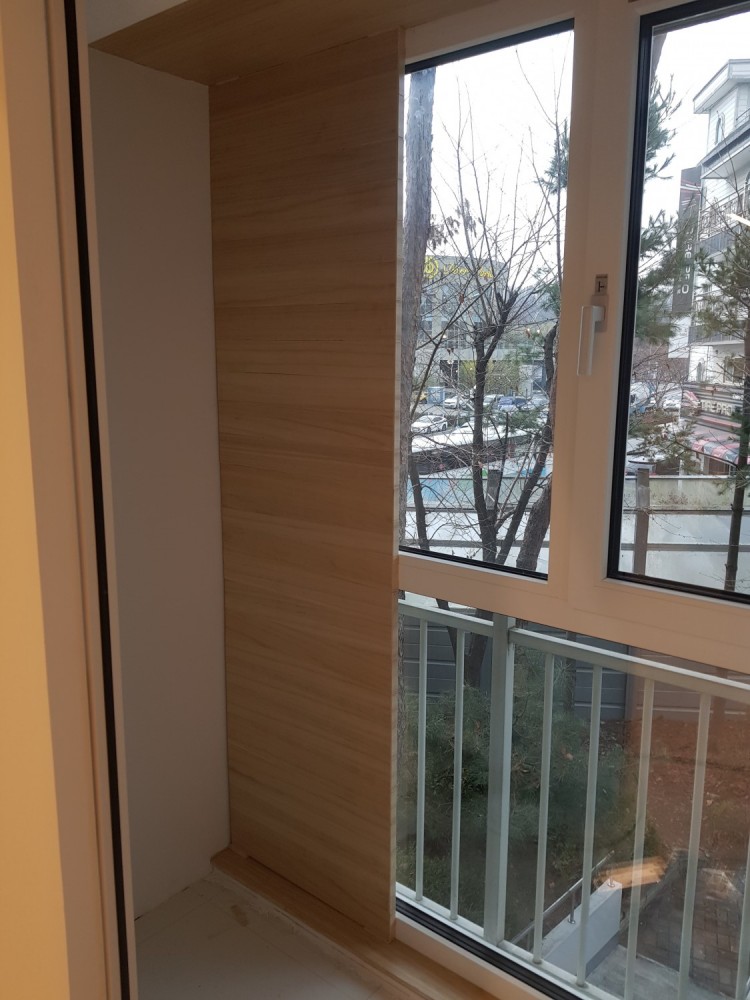

상하부만 고정하였습니다. 외부에서 봐도 깔끔합니다. ㅎ

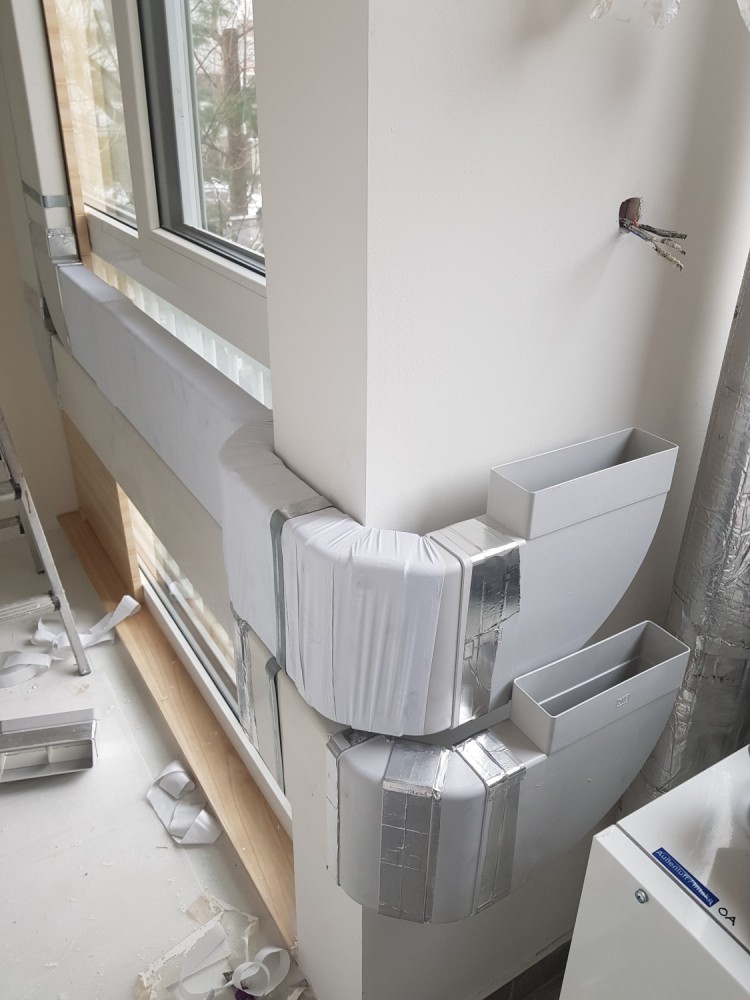

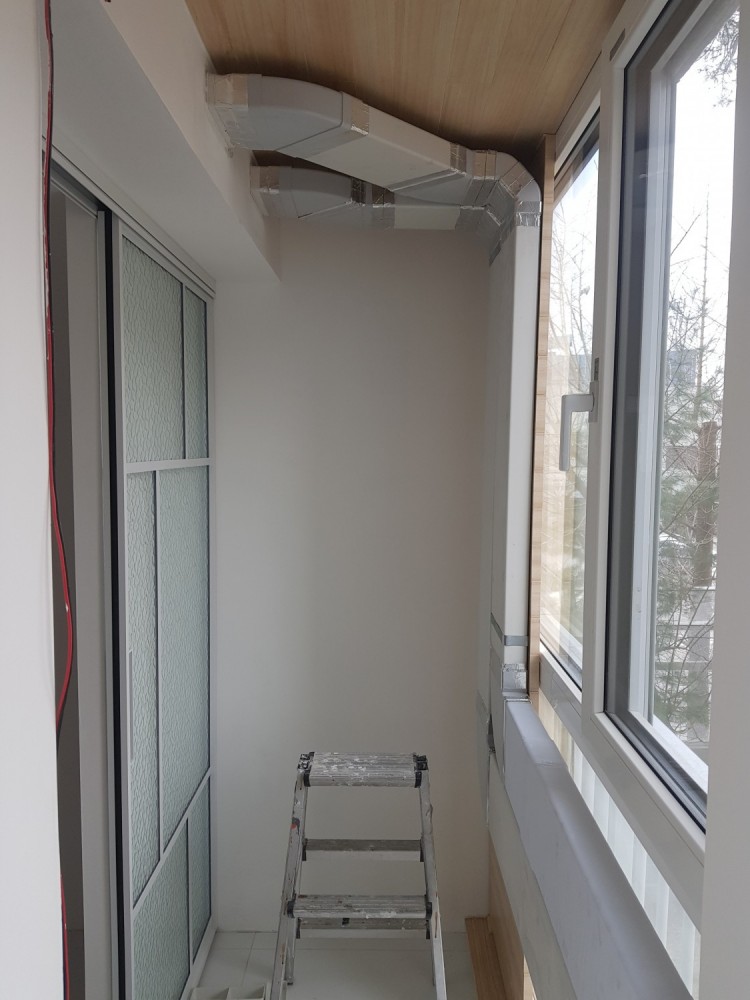

그리고 플랫배관을 사진처럼 창문을 막으면서 벽을 태웠습니다.

공간을 최대한 활용할 수 있으며 창문도 자유롭게 열 수 있습니다.

벽타고 오면서 턱진 부위도 수평45도 부속으로 벽에 촥촥 붙여주었습니다.

통로의 폭이 매우 좁아서 저렇게 벽에 붙지 않으면 사용이 불가능합니다. ㅠㅠ

눈물방지 후드캡 150파이가 멀리 이국땅에서 오고있어서 OA와 EA는 아직 설치하지 못하였습니다.

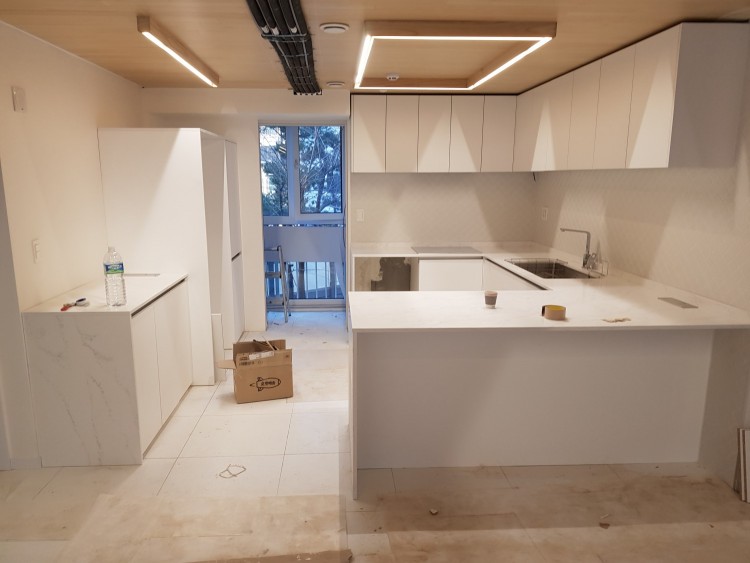

싱크대 작업도 마무리 되었어요.. 손잡이는 C찬넬방식이고 외부는 PET백색무광, 상판은 칸스톤입니다.

냉장고는 깔맞춤을 위해 삼성 비스포크 빌트인으로 하였구 정면에 빈 곳은 식기세척기가 들어갈 곳입니다. 인덕션은 화이트 깔맞춤을 위해 보쉬제품을 직구하였으며 전력최대사용량이 7.2Kw여서 4SQ선을 30A차단기에 별도로 연결하였습니다.

주방후드는 댐퍼연동형 매립제품으로 상부장 내부에 위치하며 풍량은 최대 250CMH정도로 공조기의 최대풍량과 맞추었습니다. 추후에 공조기와 무선연동시켜 후드작동시 SA의 팬만 풀가동하고 EA는 멈추는 방식으로 밸런스를 맞추고자 합니다.

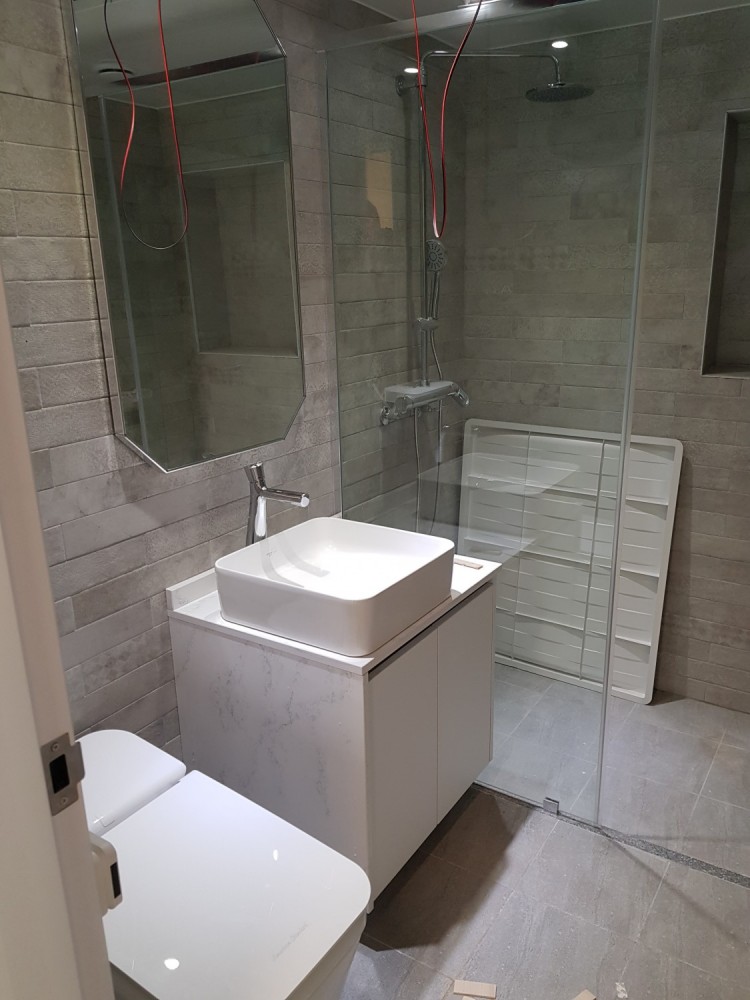

화장실도 이제 다 달았습니다.

세면기 사용시 샤워부스가 팔에 간섭이 최대한 적게되도록 세면기를 하부장의 끝에 위치시켰습니다.

샤워부스는 내경 80cm로 큰 불편함 없이 사용이 가능합니다

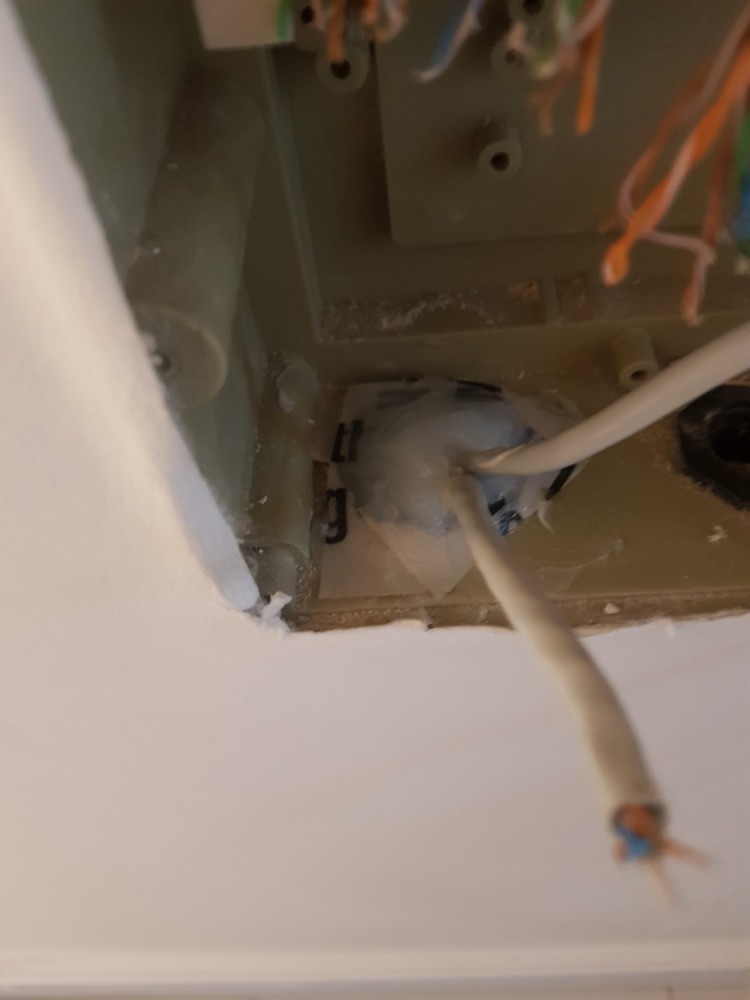

사진은 통신메인관에 기밀테이프 시공 후 실리콘 떡칠 시공모습입니다.

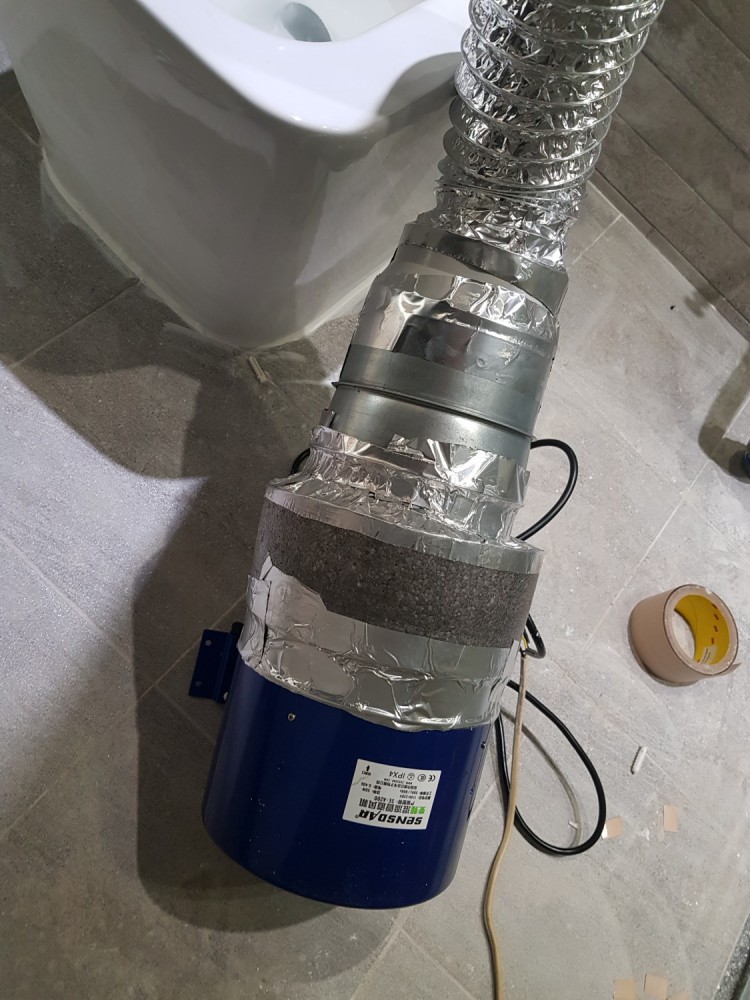

전체 기밀시공 후 화장실 연통에 600CMH급 인라인 팬을 연결하고 실내전체에 음압을 걸어보았습니다. 기밀성능을 수치화 할 수는 없지만 손으로도 바람이 들어오는 곳을 확인 할 수 있습니다.

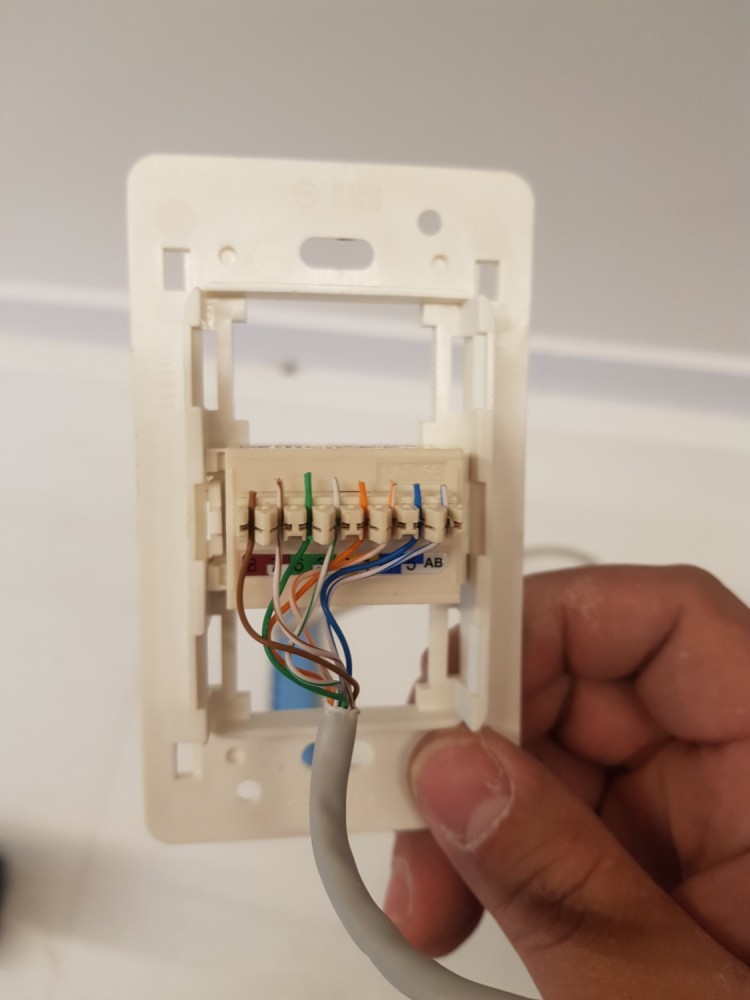

사진은 통신유니트교체모습입니다.

UTP 8P 케이블은 총 8가지 색으로 주(흰)파(흰)녹(흰)갈(흰)으로 이루어져있습니다.

통신유니트에 색이 친철하게 표시되어있으며 선을 카타칼 뒤쪽으로 홈으로 꾹 밀어넣어주면 됩니다.

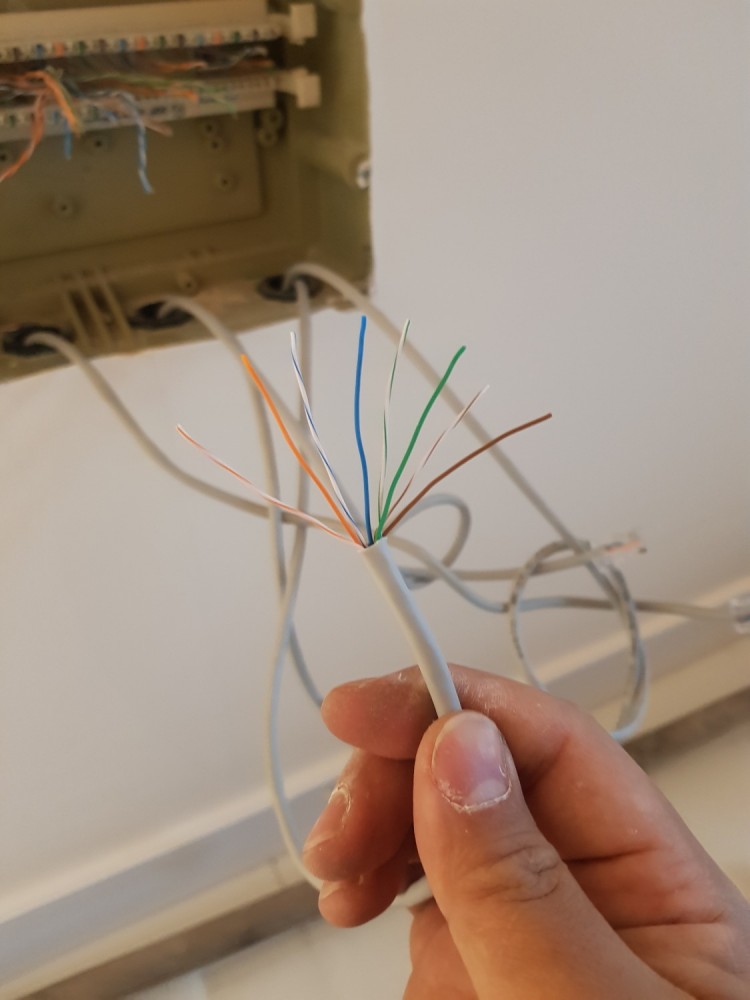

이제 반대쪽 편인 통신함에 선을 모두 끊어줍니다 ㅎㅎㅎ.

본래는 선을 끊는 것이 아니라 통신함에서도 전부 색깔맞추어 통신유니트에 끼듯이 선을 껴주고 반대쪽에 RJ45커넥터를 연결하여 공유기에 연결해야 합니다.

저가 다 끊고 바로 RJ45커넥터를 연결한 것은...

선을 껴주는 작업이 하기 싫어서 입니다. 일하기 싫어서 집은 어떻게 지었나 싶어요. ㅡㅡ;

각방에 선들을 모두 클리핑툴(랜툴)로 찝어주는 과정입니다.

선의 순서는 (흰주)주(흰녹)파(흰파)녹(흰갈)갈 입니다.

주파녹갈의 순서에서 흰파와 흰녹 그러니까 3번과 5번만 바꿔줍니다.

이중 인터넷 송수신에 사용되는 선은 1,2,3,6번의 4개 선입니다.인터넷에 4개 선만 사용함으로 클리핑툴이 있으면 선 하나로 2개의 인터넷을 뿌려줄 수 있어서 통신유니트가 2P짜리여도 선하나로 연결이 가능합니다. (주의하실 부분은 간혹 기가랜의 경우 8P를 모두 쓰는 경우도 있다는 것입니다.)

이렇게 다 RJ45커넥터를 연결해주고 공유기에 연결하면 모든 방에서 유선인터넷을 사용할 수 있습니다.

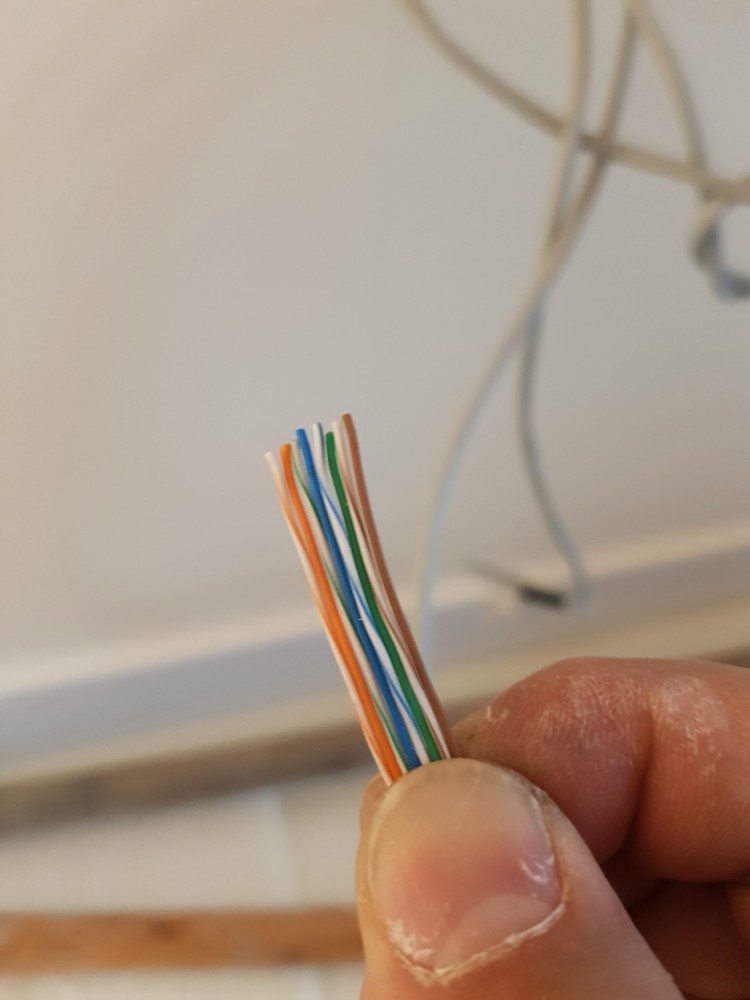

이렇게 3번과5번선만 바꿔서 가지런하게 줄세워줍니다.

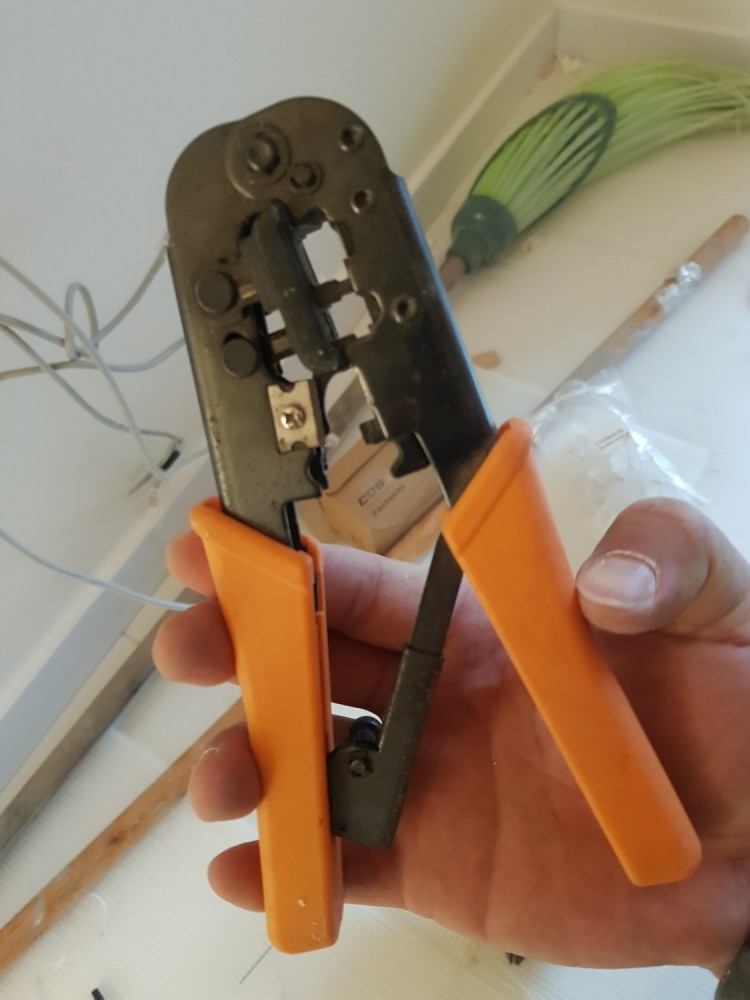

사진은 클리핑툴입니다. 하나 있으면 랜선안 사고 마음껏 만들 수 있습니다. ㅎ

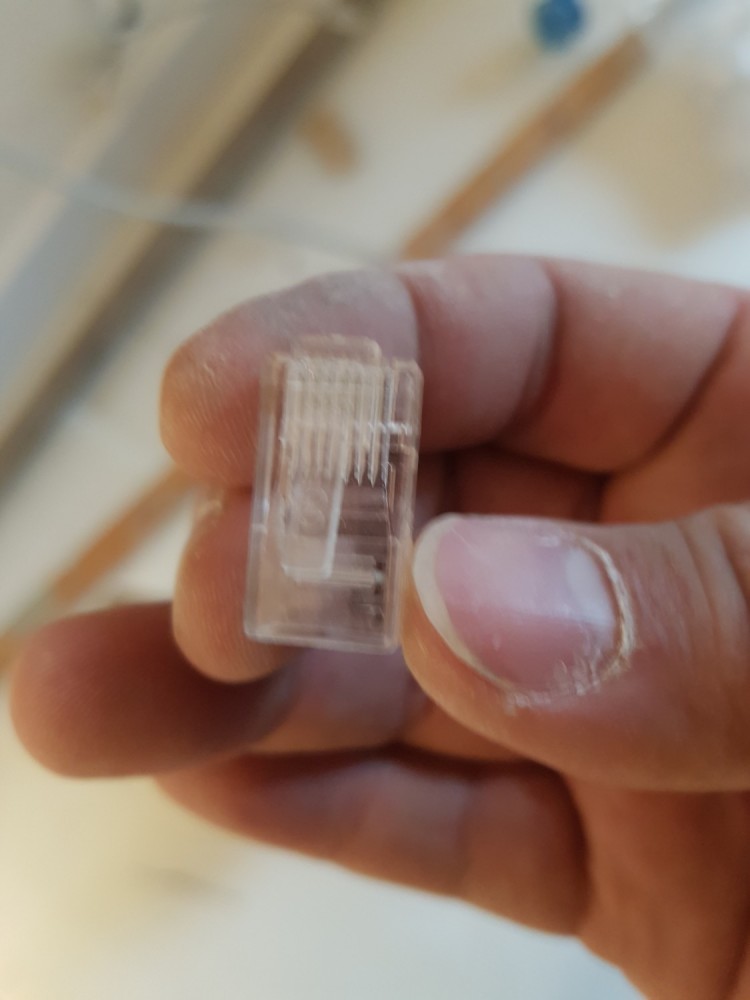

RJ45 커넥터입니다. 개당 80~200원 사이로 비싼 것도 써보고 싼 것도 써봤지만 다른 점은 모르겠습니다. 내부의 구리재질이 좀 다르다고 합니다만 실제로 다른지는 모르겠습니다.

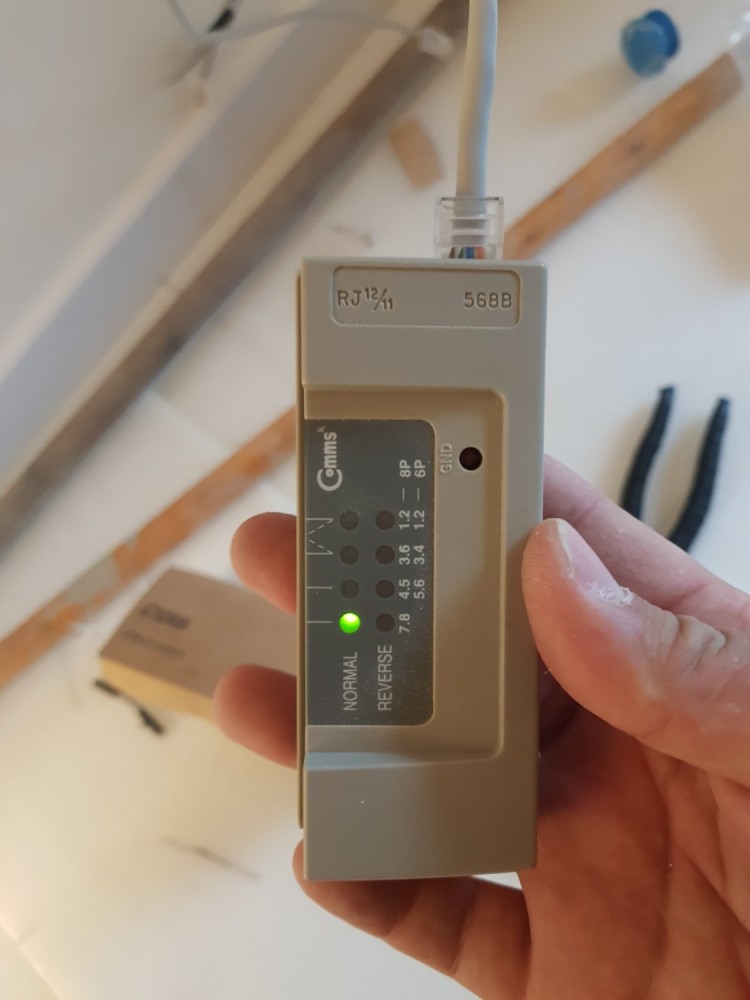

랜테스터기 수신기입니다. 양쪽 연결이 잘되어있으면 불이 순서대로 깜빡깜빡입니다.

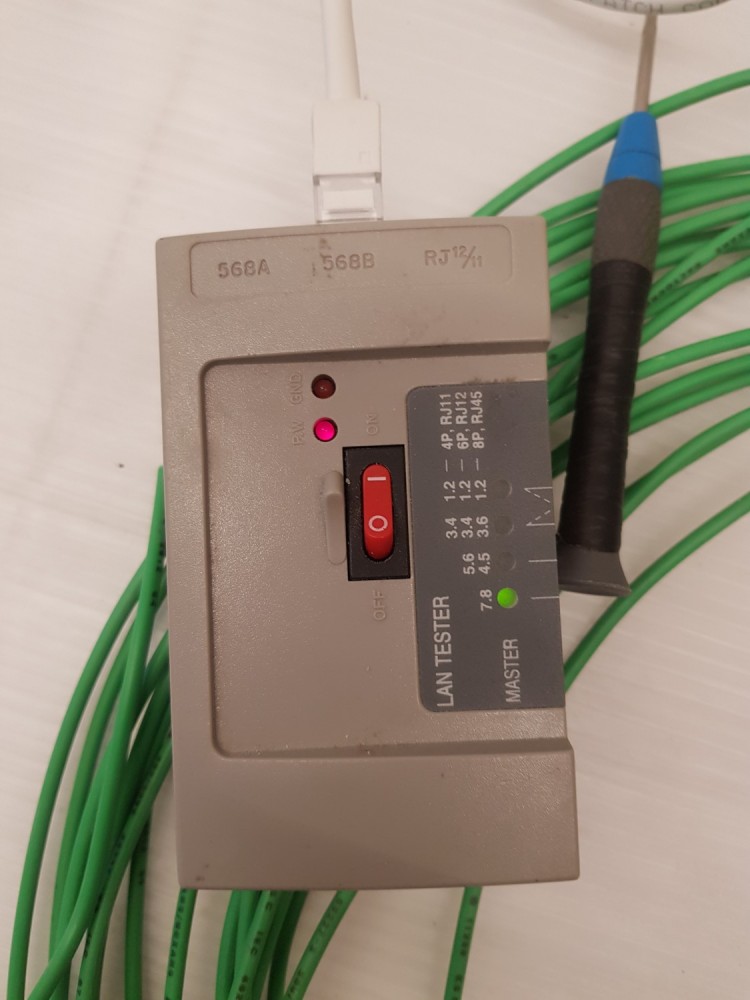

랜테스터기 송신기(본체)입니다.

이제 일단 입주부터하고 나머지 부분은 살면서 하나하나 만들어가려고 합니다.

향후 올릴 글은 복사냉방 장치와 공조제습장치 및 상수도를 이용한 프리쿨러, 가스보일러를 이용한 프리히터에 관한 내용으로 상당한 시일이 걸릴 듯 합니다.^^;

열심히 노력하여 알찬 내용으로 꽉꽉 채워보겠습니다.~
