표준주택(스틸하우스) _ 기밀테스트 및 방수성능 검증

안녕하세요!

협회 표준주택(스틸하우스) 구조시공 이후, 1차 기밀테스트 및 방수성능에 대한 검증이 이루어 졌습니다.

1. 방수성능 검증

당일날 새벽부터 경기 광주 퇴촌리에 게릴라성 집중호우가 내려 주택의 방수성능을 검증 하기에는 최적의 조건이 마련되었습니다.

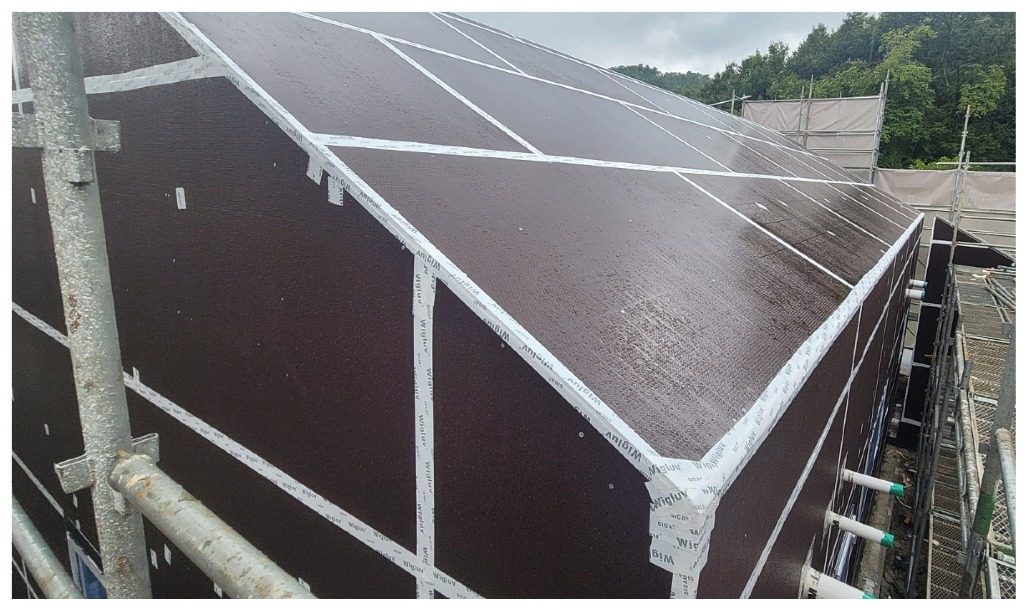

지붕면의 상태는 집중호우가 지나가고 일부 남은 빗물이 맺혀 있는 상태입니다.

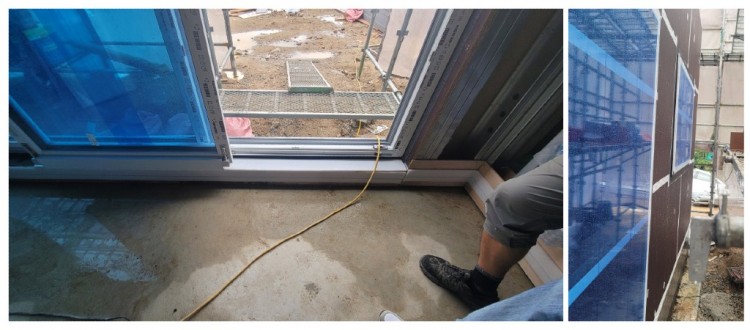

내부로 들어와 주변 상태를 확인해 본 결과, 기밀테스트를 위해 개방된 거실창 하부 바닥에만 빗물의 흔적이 남아 있습니다.

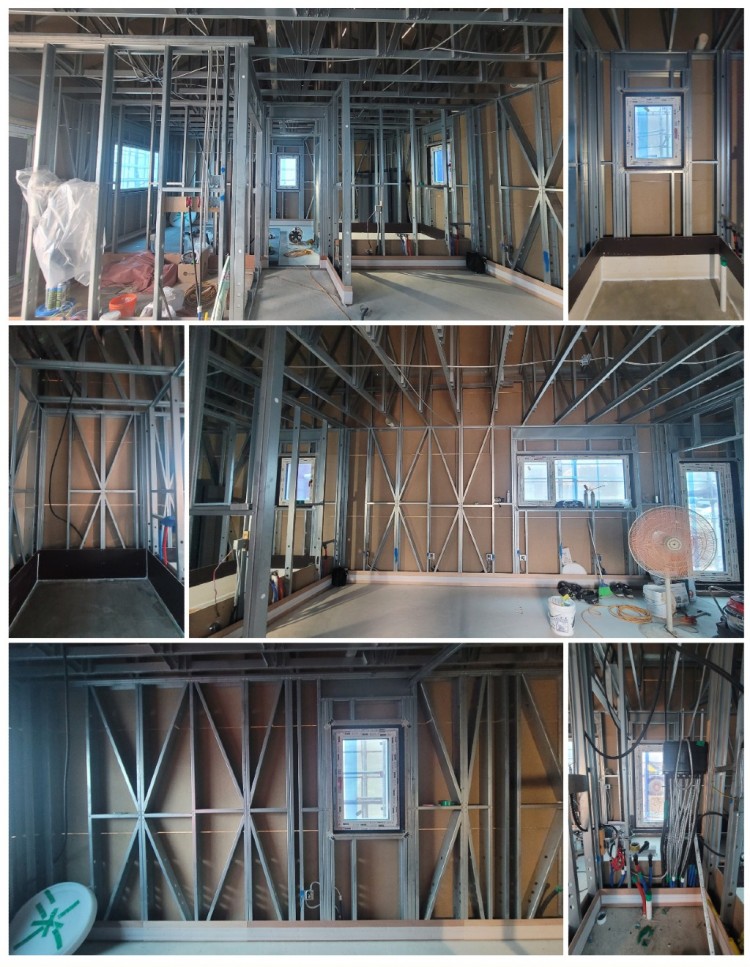

그외 다른곳은 집중호우로 많은 비가 일시에 내렸음에도 불구하고 빗물의 흔적이 보이지 않습니다~!

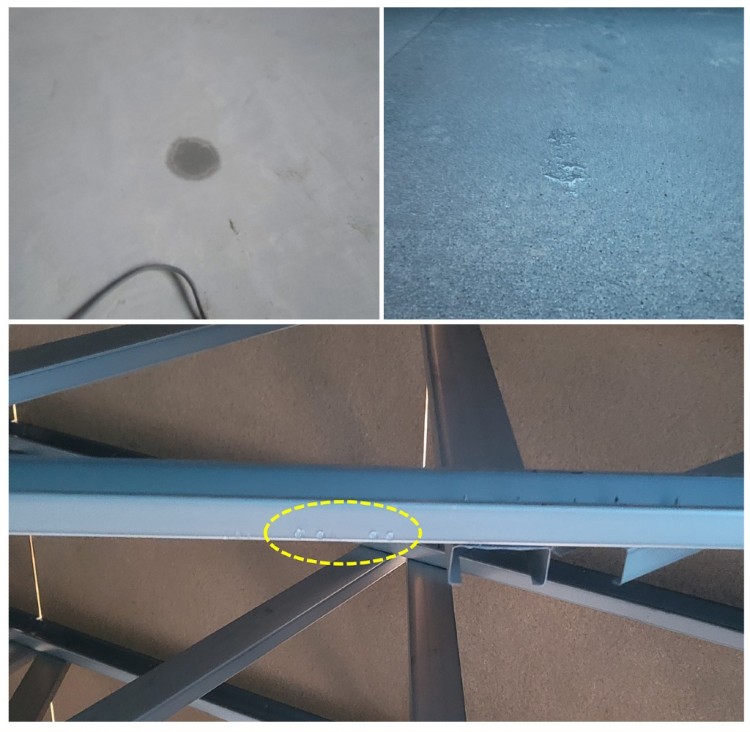

매의 눈으로 다시 확인 한 결과, 두 곳에서 빗방울이 떨어진 흔적이 보입니다.

좌측 맨바닥에 고인 흔적은 상부 천정에서 찾을 수 없었으나, 우측 스티로폼 바닥에 떨어진 빗방울의 흔적은 상부 트러스에 아직, 남아 있는 상태 였습니다.

집중호우 상태애서 이정도 극소량의 흔적을 남길 정도면.. 분명, 지붕 나사못 중 한곳 일거라는 판단입니다.

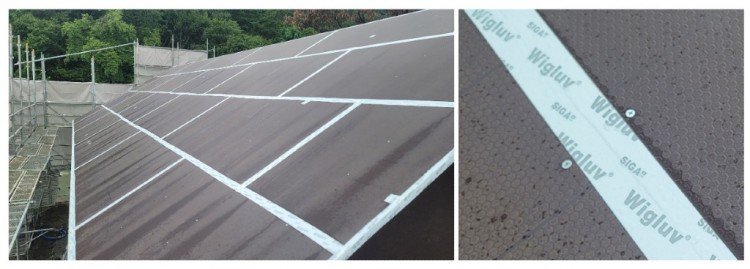

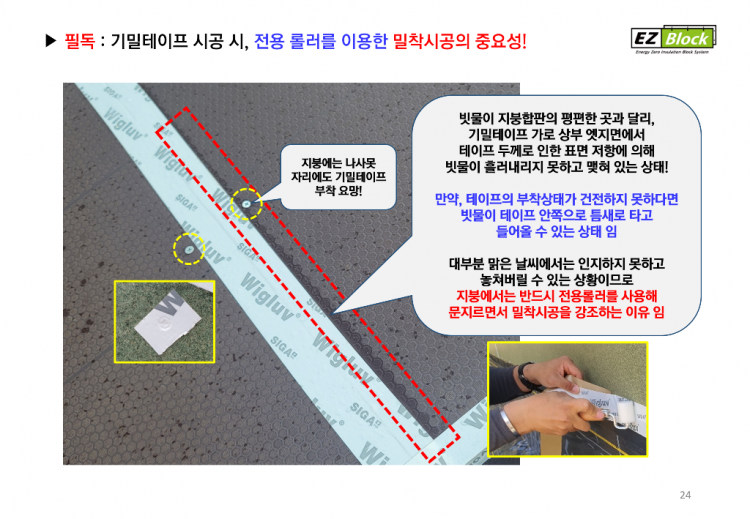

빗물이 지붕합판의 평편한 곳과 달리, 기밀테이프 가로 상부 엣지면에서 테이프 두께로 인한 표면 저항에 의해 빗물이 흘러내리지 못하고 맺혀 있는 상태이며, 만약, 테이프의 부착상태가 건전하지 못하다면 빗물이 테이프 안쪽 틈새로 타고 들어올 수 있는 상태입니다.

이러한 이유로 대부분 맑은 날씨에서는 인지하지 못하고 놓쳐버릴 수 있는 상황이므로 지붕 시공에서는 반드시 전용롤러를 사용해 문지르면서 밀착시공을 강조하는 이유입니다.

기밀테스트 당일 날, 집중호우가 예보되어 있었던 상황이라.. 이번 기회에 전반적인 외기밀 방수시스템의 점검을 위해 WSB 방수합판의 제조사인 동화마루(연구소) 측에 사전 연락하여 기밀테스트 당일 날 현장에 방문요청을 한 상태 였습니다.

당일 날, 동화마루(연구소)측 WSB 개발 담당자 두분이 참석하여 현장상황(기밀/방수)에 대한 간단한 토의가 있었습니다.

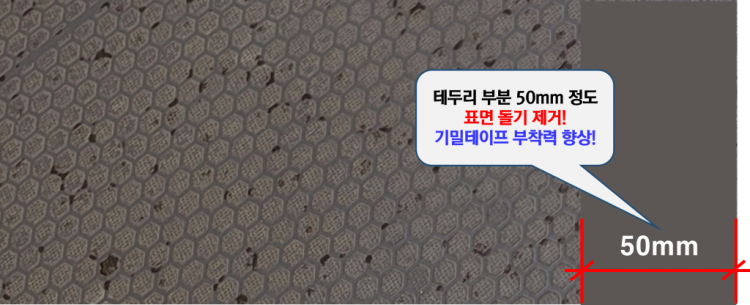

저희측 제안은 WSB 합판 4면 테두리 약 50mm 부분의 표면 돌기(미끄럼 방지용)를 제거하여 생산할 수 있는지에 대한 제안 이었습니다.





평소에 기밀테이프 작업 시, 미끄럼방지용 표면 돌기로 인해 기밀테이프 부착력에 대한 신뢰성에 의문이 있었던 바, 이번 기회에 제안을 하게 되었으며, 동화마루측 답변은 금형의 수정이 필요한 부분이므로 생산팀과 협의해 보겠다는 답변을 들었습니다.

만약, 제안이 받아들여 진다면.. 기밀테이프의 부착력은 현재보다 월등히 향상 될거라는 판단입니다!

(WSB 색깔도 너무 칙칙하니.. 밝은 컬러(라이트 블루)로 바꾸어 달라고도 제안 하였습니다^^)

동화마루 외에도 스틸라이트 측에도 방문을 요청하였는데... 본사 설계팀 외에도 공장 생산팀 인원까지 많은 분들이 참관해 주셨습니다.

현장에서 일반적인 시공방법과 다른 표준주택, EZBlock 스틸하우스 공법에 대한 토의가 있었으며 향후, 스틸하우스 성장 방향에 대해 임팩트 있는 소통과 교감이 이루어 졌습니다. (유익한 시간이었습니다^^)

EZBlock 건식 외단열 시스템에 의한 스틸하우스 표준화에 모두들 공감해 주심에 감사의 마음을 전합니다!

----------------------------------------

2. 기밀테스트(1차)

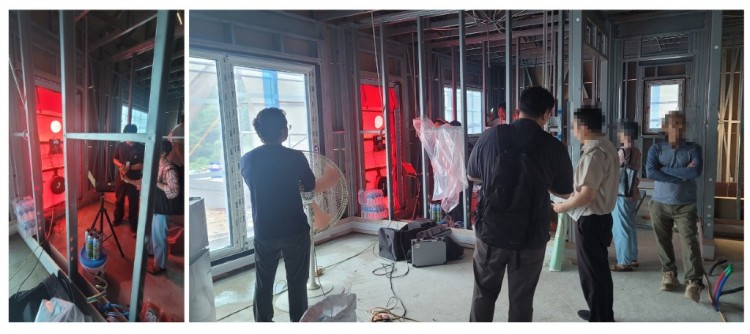

본격적으로 경기 광주 영동리 표준주택의 기밀테스트가 진행되었습니다!

 EZBlock 건식 외단열 시스템 공법은 외부기밀 및 외단열이 핵심입니다.

그러므로 외부 방수합판(WSB) 조인트 부분의 기밀테이프 부착만으로 완벽한 기밀층이 완성되는 구성입니다.

지금까지, 본 공법으로 10여차례 기밀테스트를 수행한 결과, 모두 독일기준인 1/h 0.6회 이내의 결과를 확보 하였기에

본 현장도 좋은 결과를 내심 기대하고 있었습니다.

더군다나 방수 성능에도 문제없을 정도로 기밀하게 시공한 상태를 확인 하였기에 최고기록도 기대해 봄직 하였습니다.

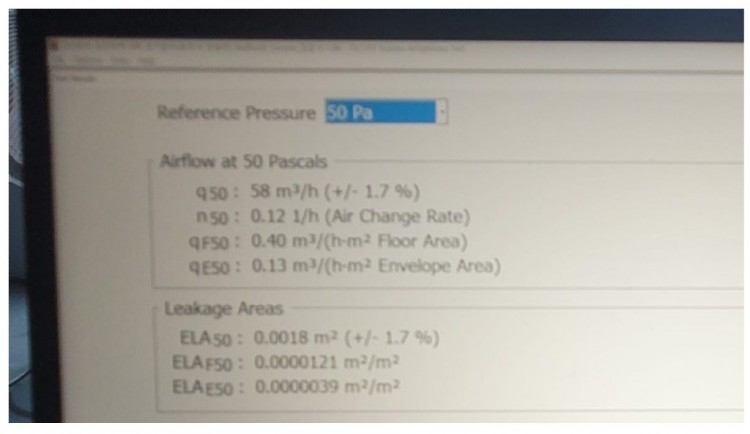

결과는 1/h 0.12회로 독일 기준보다 5배 좋은 결과값을 확보 하였습니다!

기밀테스트 참관자 중에서 "지금까지 봐온 결과 중 최고 기록이다"라는 소리도 들립니다^^

내심 0.1회 이내는 충분히 나올거라는 건방진 예상은 벗어낫지만..

분명, 엄청난 기밀성능 임에는 틀림이 없습니다.

수고해 주신 현장소장님 이하, 시공자분들에게 감사한 마음을 전합니다!

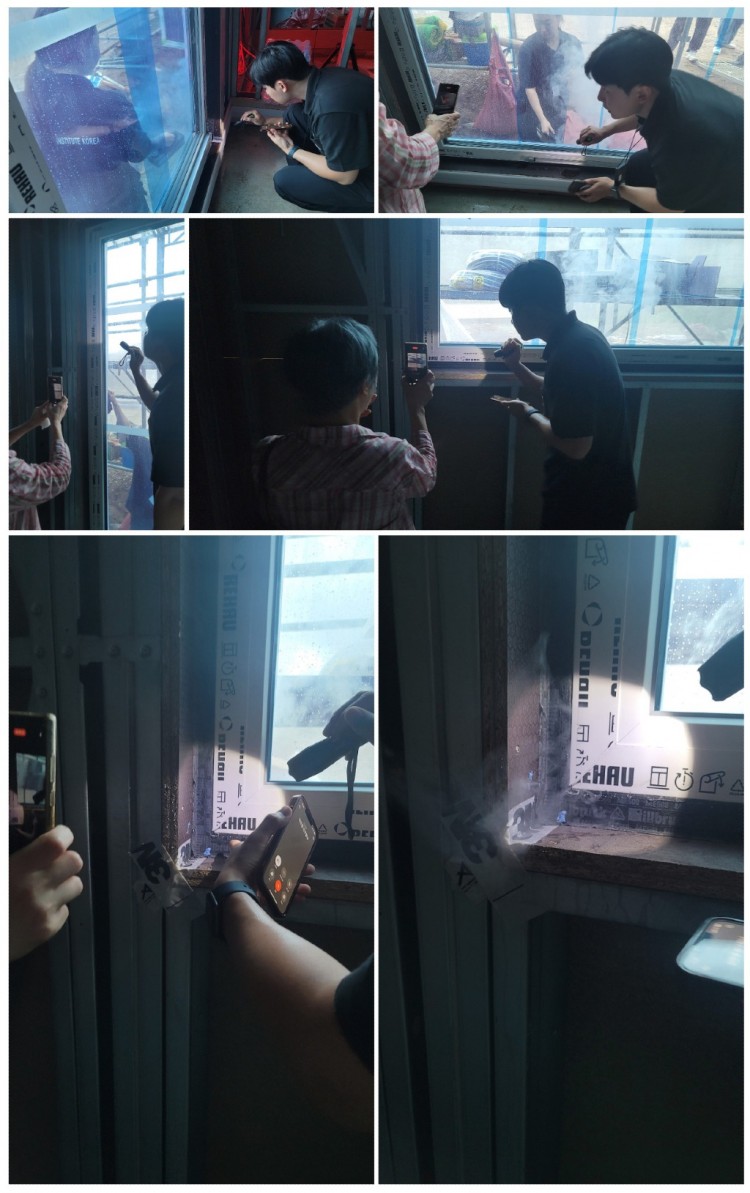

이후, 실내를 감압상태로 유지한 상태에서 스모그 테스트가 진행됩니다.

(비를 맞으면서까지 수고해 주신 협회 연구원 분들에게 감사를 전합니다~!)

테스트 진행 과정에서 창호하부 모서리 주변과 일부 손잡이 부분에서 누기가 발생(스모그 침입) 되었습니다.

이러한 결과는 창호 제품과 시공자의 잘못은 아니며, 통상적으로 발생될 수 있는 상황입니다.

기밀테스트의 목적이 주택의 기밀성능을 확인하기 위한 목적이 주된 이유이지만, 그 보다 더 큰 혜택은 설치된 기기와 도구를 통해 사람의 육안으로는 알 수 없는 시공상태를 보다 정확하게 확인할 수 있다는 점입니다.

이를 통해, 누기가 발생된 부분은 재 시공을 통해 보다 더 건전한 시공결과를 확보할 수 있습니다.

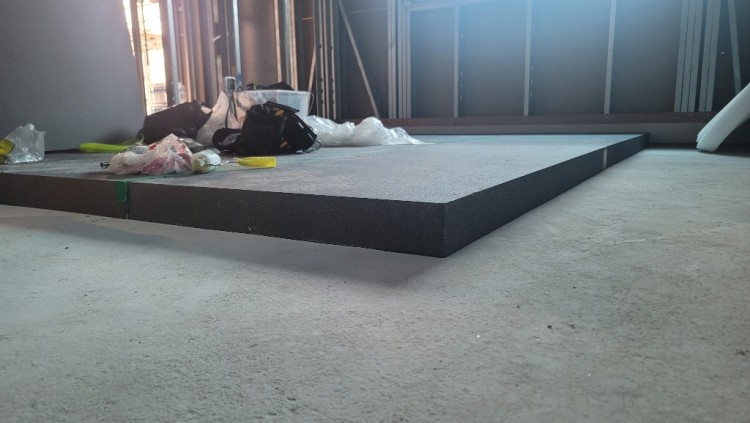

현장에는 다음 공정인 방통 작업을 위해 스티로폼이 일부 깔려져 있었습니다.

우연히 발견 하였지만, 기초 바닥의 평활도가 수평몰탈을 쳤다고 해도 믿을 정도로 평활한 상태를 보여주고 있습니다.

(스티로폼을 밟고 다녀도 전혀, 꿀렁 거림이 느껴지지 않습니다!)

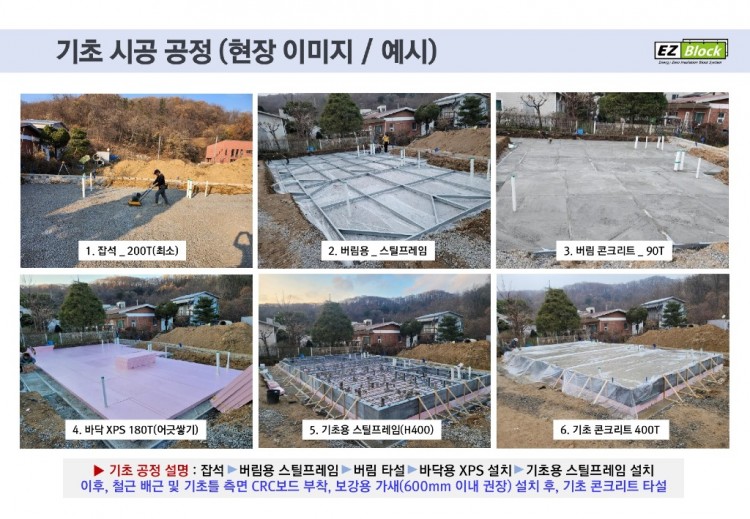

버림용 스틸프레임부터 기초용 스틜프레임까지 수직과 수평의 품질을 확보하기 위한 각 과정의 노력들이 이러한 결과로 이어졌다고 판단하고 있습니다.

이제는 이러한 그간의 노력들로 인해 시공현장도 보다 더 예측가능한 상황을 만들 수 있다는 확신을 가지고 있습니다.

이러한 결과를 위해 오늘도 현장에는 스틸하우스 표준주택을 위해 수 많은 전문가들이 함께 고민하고 보다 더 나은 결과를 위해 노력하고 있다는 사실이 자랑스럽습니다.

모두들 감사합니다!

EZBlock은 패시브하우스라는 정량적인 목표와 동시에 현장에서 사람에 의해 발생될 수 있는 오류를 시스템으로 전환하여 보다 더 안전하고 건전한 시공환경이 될 수 있도록 공정 개선과 관련 자재(단열/열교(차단)/기밀)가 유기적으로 통합된 시스템을 개발하고 있습니다.

EZBlock 건식 외단열 시스템은 시공자가 누구이든 동일한 성능과 품질을 보장하고, 예측가능한 시공 상황을 만들어 갑니다.

EZBlock은 주택을 재발명 합니다!!!

--------------------------------

다음편은 외단열(EZBlock) 시공편 입니다.
