[표준주택(스틸하우스) _ 기초편]





안녕하세요!

금년 초에 계약된 경기 광주 영동리의 협회 표준주택(스틸하우스)이 드디어 착공에 들어갔습니다.



금년부터 적용되는 협회 표준주택 스틸하우스"EZBlock 건식 외단열 시스템 공법"100% 적용됩니다.

작년에 시범주택으로 완공된 완주 주택과 다른점은 기초부터 EZBlock 건식 외단열 시스템이 적용 된다는 점 입니다!



완주 시범주택의 기초는 협회 회원사인 그린홈 예진에서 다년간에 결쳐 자체적으로 쌓아온 노하우에 의해 완벽한 평활도의 기초품질 결과를 확보 하였으나, EZBlock이 추구하고 지향하는 방향과는 사뭇 달라.. 이후, 표준주택 스틸하우스 시공사인 그린홈 예진측과 많은 토의가 있었습니다.



EZBlock이 추구하는 가치와 방향은 협회가 추구하는 가치와 방향성이 일치합니다.

결론적으로, 미래세대까지 이어질 수 있는 건전한 시공을 위한 "K형 패시브하우스의 표준화"에 맞추어 진행되어야 한다는 것 입니다.



EZBlock 건식 외단열 시스템핵심시공자가 누구이든 동일한 성능과 품질을 보장할 수 있다는 점예측가능한 시공 상황을 만들 수 있다는 점입니다.

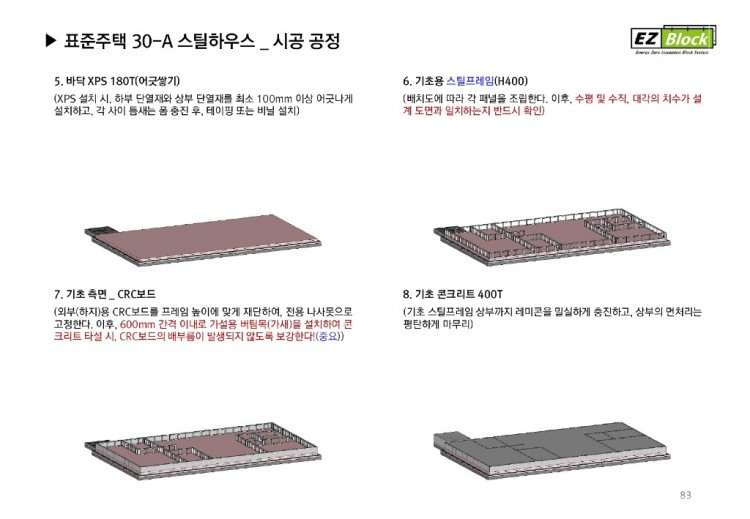

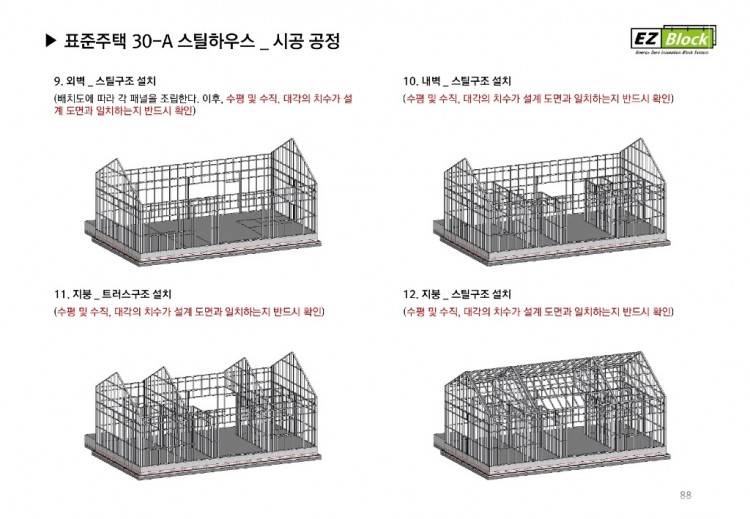

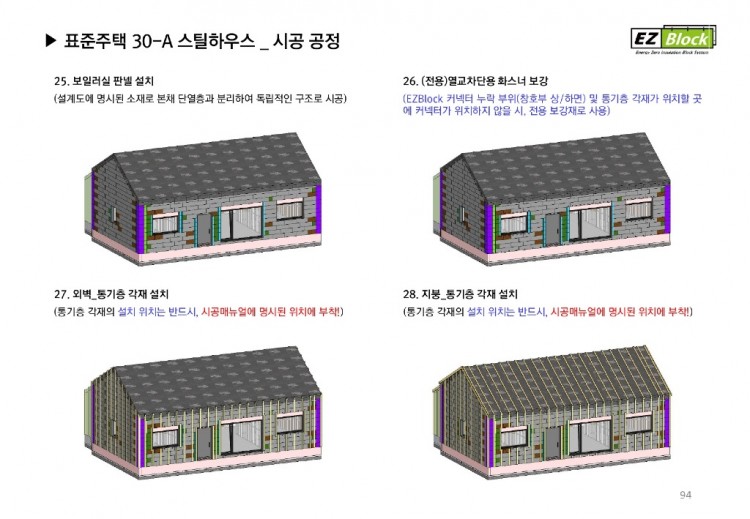

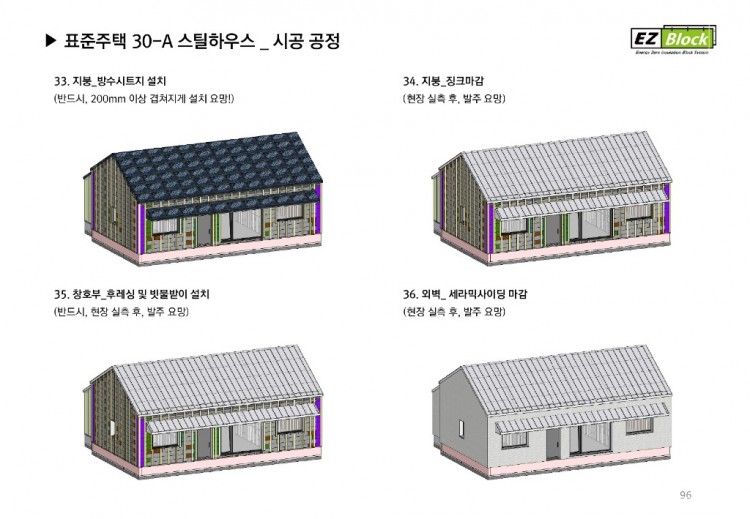

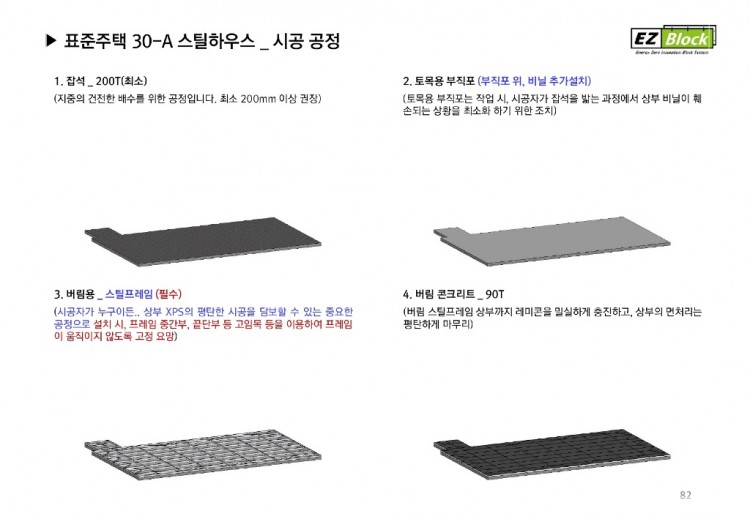

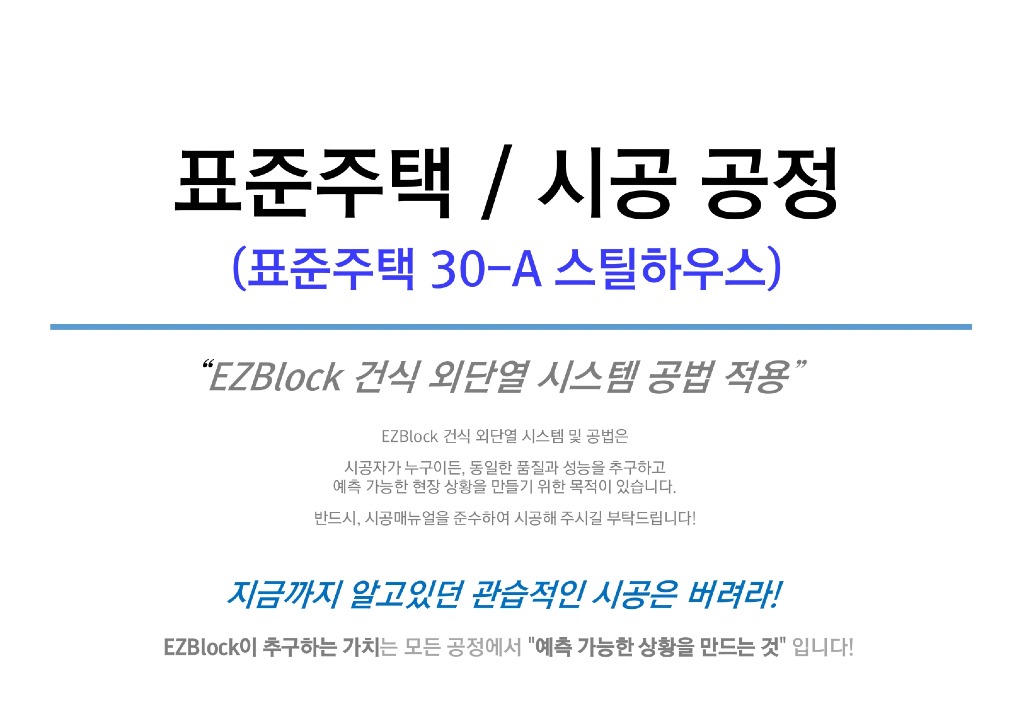

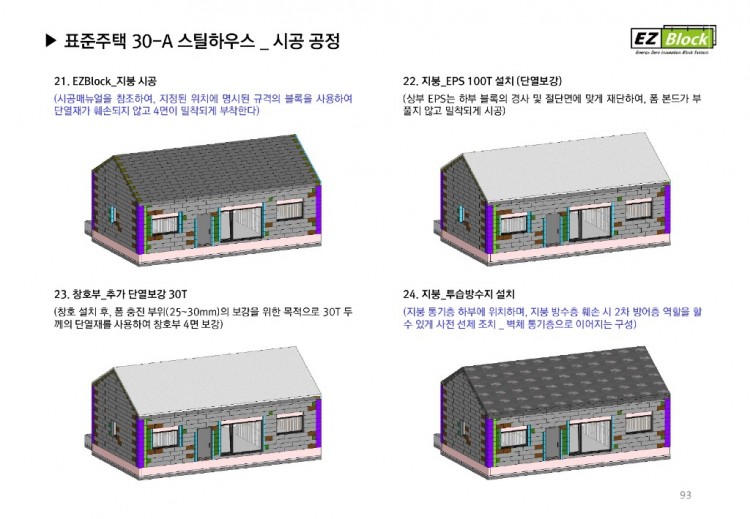

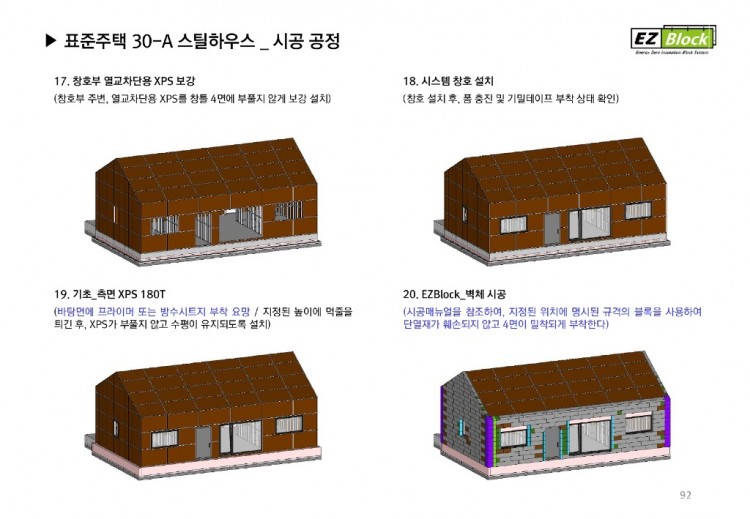

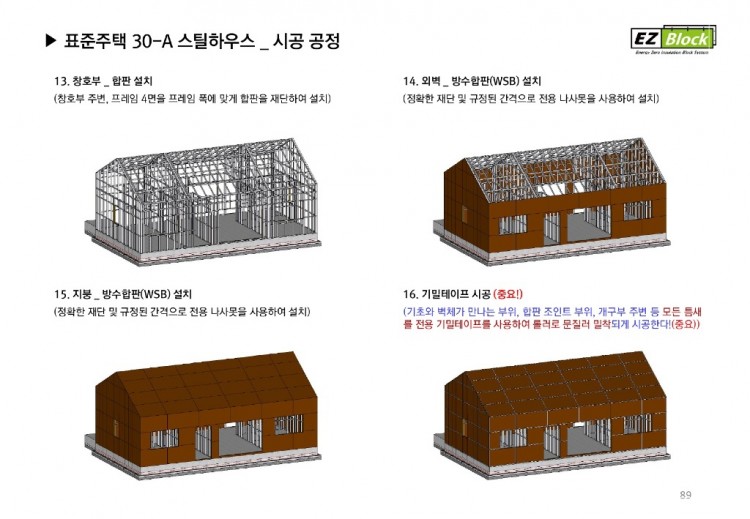

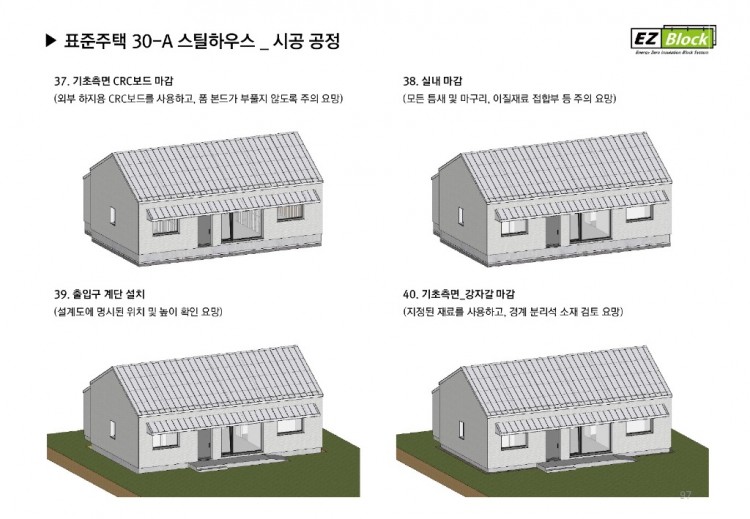

착공 전, 사전에 시뮬레이션 해 본 "EZBlock 건식 외단열 시스템"에 의한 표준주택(스틸하우스) 시공 공정 이미지 입니다.



경기 광주 영동리 주택은 위 공정에 의해 시공이 진행될 예정이며, 사전에 시공 공정을 미리 이미지로 예측해 볼 수 있는 과정입니다.





-------------------------------





본격적으로 EZBlock 건식 외단열 시스템 공법에 의한 기초시공에 관해 설명 드리겠습니다.



건축에서 기초가 중요하다는 인식은 모두가 공감하는 사항입니다.



하지만, 집을 짓고나면 모두의 관심에서 사라지게 됩니다.

그래서 기초가 중요하다는 인식만 있지.. 완공 후, 땅에 뭍히는 요소이다 보니 대부분이 관가하는 요소이기도 합니다.


하지만, 진정한 패시브하우스 라면.. 단열과 기밀은 끊김없이 연속적으로 이어지는 것을 전제로 합니다.



가장 패시브하우스 다운.. 기초 시공과정을 EZBlock 건식 외단열 시스템을 통해 건전성과 예측가능한 상황 모두 만족할수 있는 기초과정을 소개해 드립니다.



지금부터 소개해 드리는 기초시공은 매트(얕은)기초를 전제로 하며, 주택의 구조가 스틸하우스이기에 자연스럽게 시도가 가능한 구성이지만, 모든 외단열 건식구조(목구조 등)에도 적용할 수 있는 시스템 입니다.

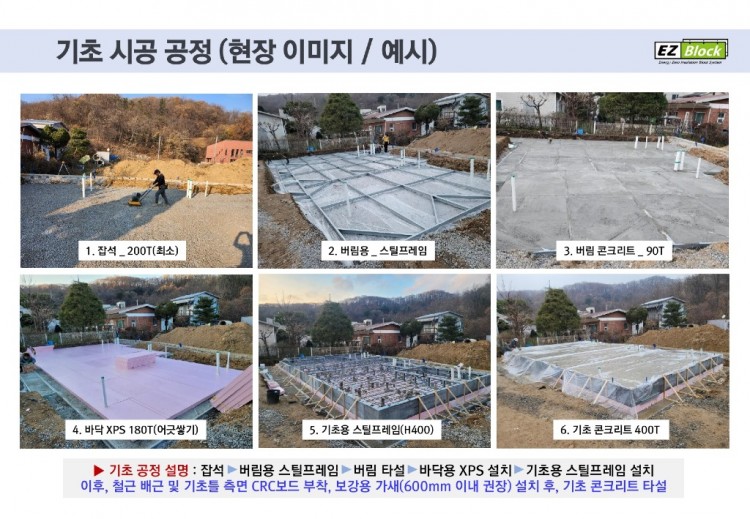

착공에 들어간 경기 광주 영동리 표준주택(스틸하우스) 시공 현장의 이미지입니다.

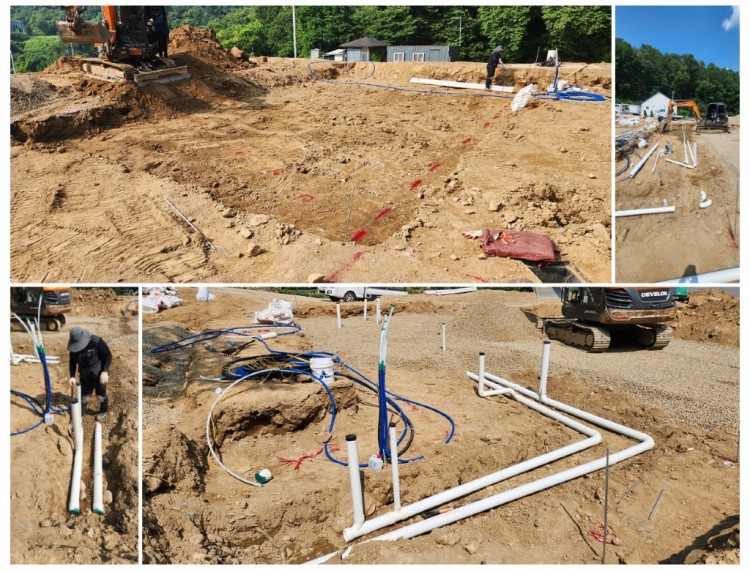

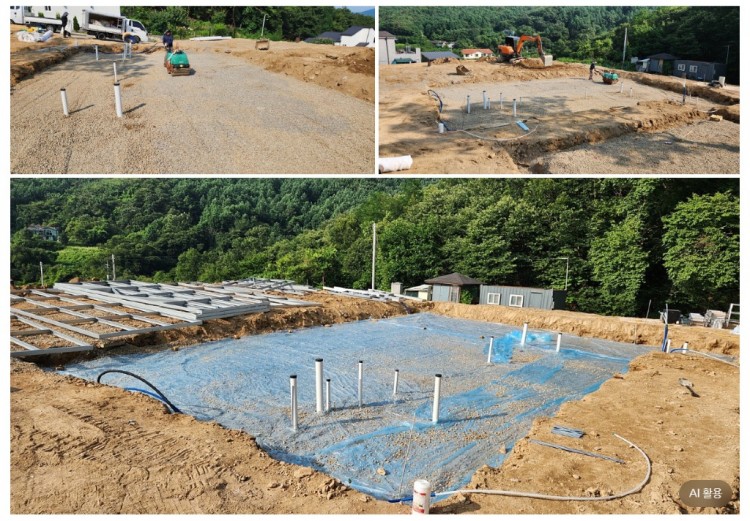

규준틀 설치 이후, 터파기를 진행합니다.



이후, 계획된 위치에 설비배관을 연결합니다.

(배관 작업의 가장중요한 핵심은 배관의 연결 시, 물 흐름이 원활하도록 구배를 확인하면서 진행해야 합니다!)






설비배관 연결 이후, 잡석층을 최소 200mm 이상 포설하고 전동롤러를 이용해 잘 다져 주어야 합니다.



이후, 0.1T(권장) 비닐로 레미콘의 수분이 빠져나가지 못하도록 보양을 합니다.

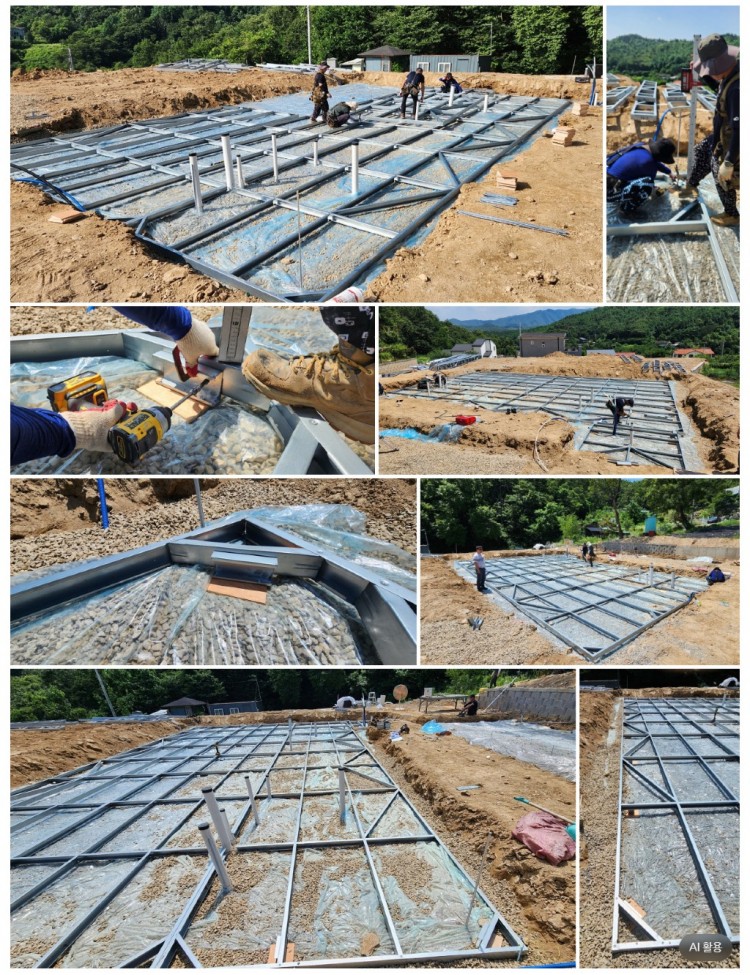

버림용 스틸프레임 설치시공 입니다.



이 과정에서 대부분의 시공사에서 굳이 이렇게까지 해야 하느냐에 대한 의견과 우려의 목소리가 있는것도 사실입니다.



만약, 일반적으로 바닥용 단열재(XPS)가 없는 버림시공 과정이라면 충분히 그런 의견과 판단을 할 수 있습니다.

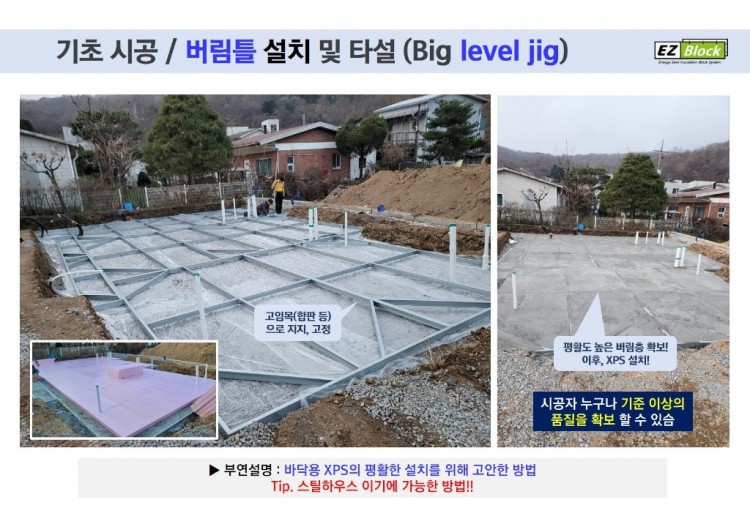

하지만, EZBlock 건식 외단열 시스템 공법의 시작은 기초부터 이며, 버림 또한 기초의 한부분으로 바닥용 XPS를 꿀렁이지 않고 평탄하게 깔 수 있는 방법으로 고안해 낸 방법이며, 스틸프레임은 평활한 버림층을 위한 Big (Level용) Jig라고 생각하시면 됩니다!





중요한 사항은 버림용 스틸프레임을 시공하고 난 이후, 시공자들의 마음가짐이 달라진다는 점입니다.



앞으로의 시공이 지금까지 해 왔던 관습적인 시공이 아님을 직감하게 되며, 이후 과정에서도 기존 관습에 의한 마찰들이 조금씩 사라지는 기회가 됩니다.

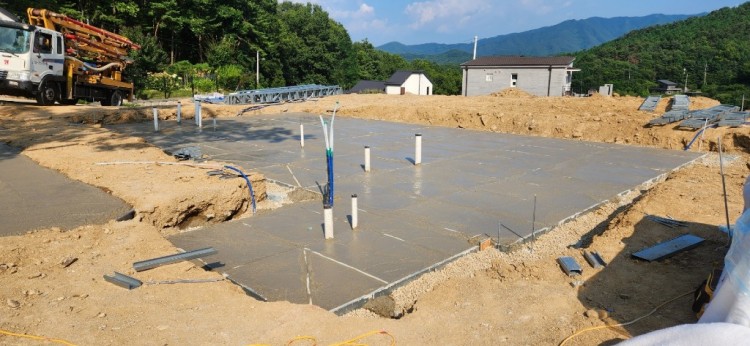

평활한 버림층이 완성되었습니다!



이후, 바닥단열재 시공은 평활도를 맞추기 위한 고민없이 편안한 마음으로 진행할 수 있습니다.

(이후부터 시공속도도 빨라지게 됩니다^^)

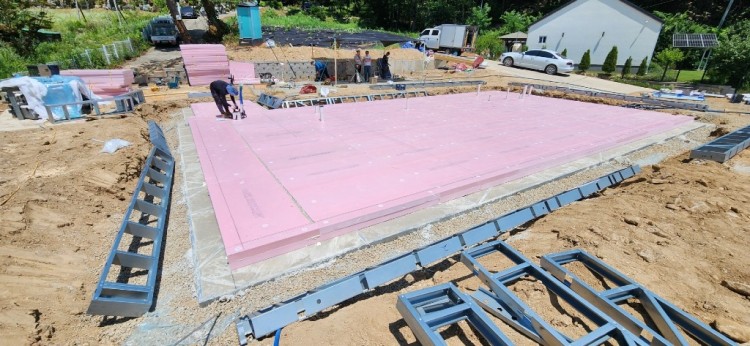

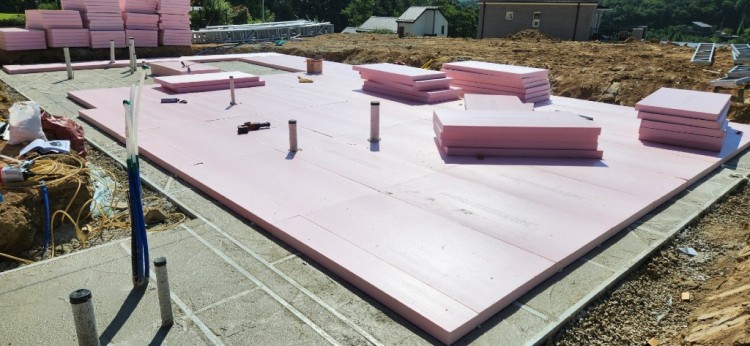

바닥용 XPS가 버림 콘크리트에 평탄하게 시공되었습니다!

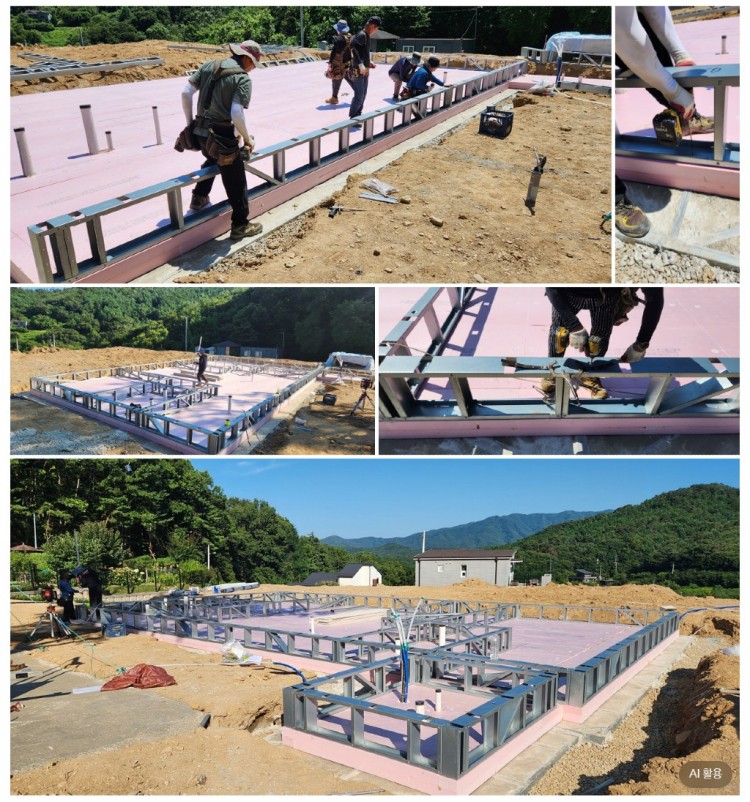

사전, 공장에서 제작된 기초용 스틸프레임이 바닥용 XPS 위에 설치되고 있습니다.



기초용 스틸프레임의 사용 목적은..

첫째, 스틸하우스 현장에 기초를 위한 거푸집(유로폼) 사용을 원천 배제하기 위함입니다.

둘째, 사용자 누구나 동일한 품질(수직/수평)의 기초를 만들 수 있기 때문입니다.

세째, 본채 구조 외벽 및 내벽의 구획을 미리 나누어 설치하여, 기초 콘크리트 타설 이후에 본채 구조시공이 쉽고 빠르고 용이하게 진행할 수 있기 때문입니다. (시공일정 단축)

넷째, 무엇보다 이를 통해 내/외벽의 평활한 기초 토대를 완성할 수 있기 때문입니다.



모든 건식구조의 어려움이 기초 타설이후, 본채 구조의 하부 수평(토대)목 작업에 많은 시간이 소요되고, 어려움이 있기 때문입니다.



하지만, EZBlock 건식 외단열 시스템기초 공법대로 한다면, 이 모두를 쉽게 구현할수 있기 때문이며, 전문적인 숙련된 기술자가 아니더라도 예측가능하고 동일한 품질을 기대할 수 있기 때문입니다!

(물론, 이 방법이 아니더라도 더 멋진 결과를 만들어 내는 장인 수준의 기술자 몇몇분이 협회에 숨어있긴 합니다^^)

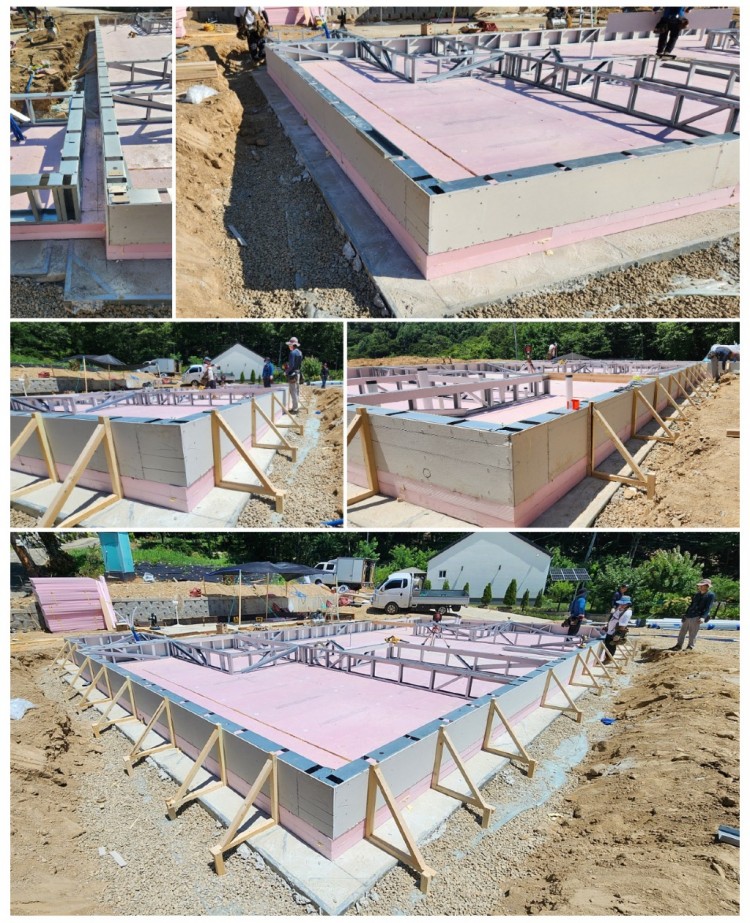

기초용 스틸프레임 설치 이후, 콘크리트가 새어나가지 못하도록 CRC보드를 설치하여 줍니다.

CRC보드의 고정은 스틸프레임 스터드의 간격이 600mm로 설정되어 있어, 스터드에 전용 나사못으로 고정하여 줍니다.



이후, 스틸프레임이 콘크리트 타설 시, 변형이 가지 않도록 가새를 설치하여 고정 시킵니다.

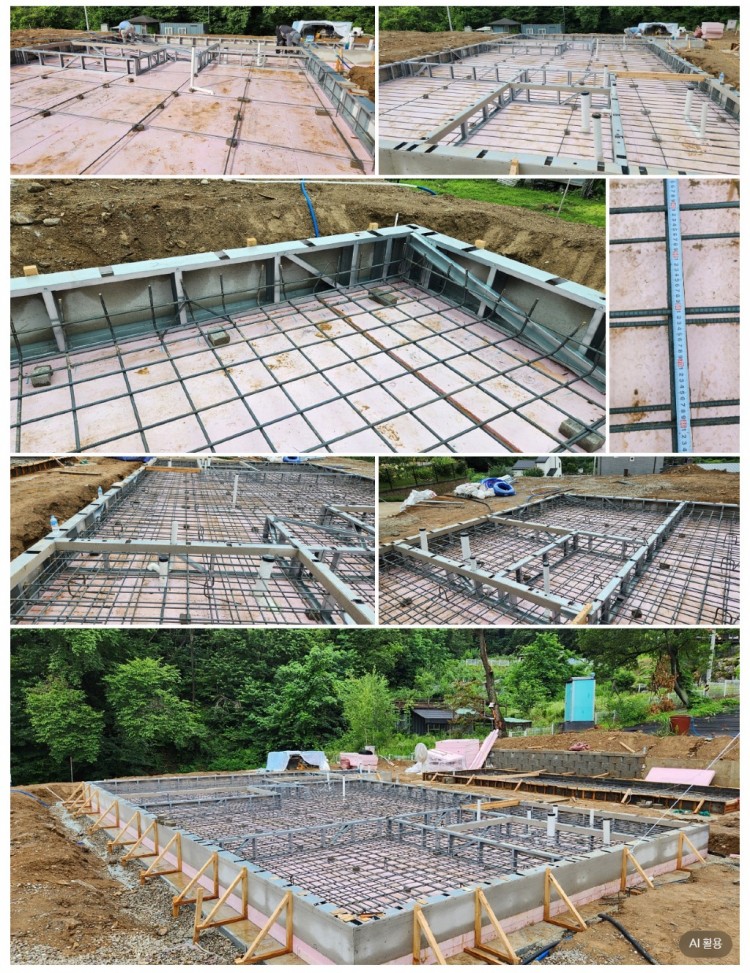

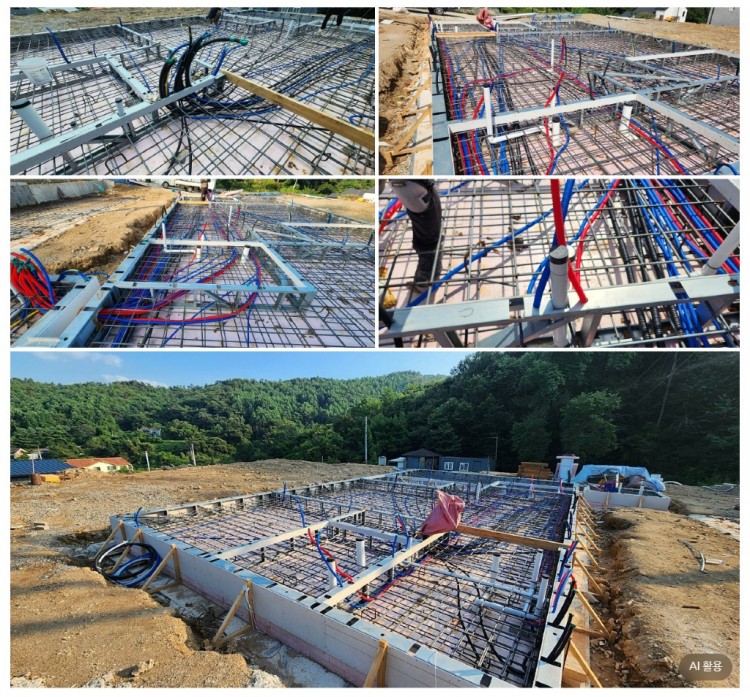

설계도에 명시된 대로 규정된 규격과 간격으로 철근배근 작업이 진행됩니다.

이로서 기초 콘크리트 타설 전 작업들은 원활하게 무리없이 진행이 되었습니다.



애초에 걱정하였던 현장팀들도 만족감을 드러냅니다.

처음 해보는 방식이라 번거롭지는 않았는지 물어 보았습니다.



막상 해보니.. 할만하다는 반응이며, 다음에 할때는 더 빠르게 진행할 수 있을듯 하다는 긍정적인 반응입니다.






철근 배근이후, 전기 및 설비 배관들이 계획된 위치에 맞게 기초 내부에서 설치됩니다.



모든 배관들은 패시브성능의 기초단열 내부에 매립되기 때문에 계절에 상관없이 안정적인 온도로 유지될 것입니다.

결국, 계절적 요인에 의한 수축팽창이 없을것이므로 하자개연성도 그만큼 줄어든다라고 이해하셔도 좋을듯 합니다!

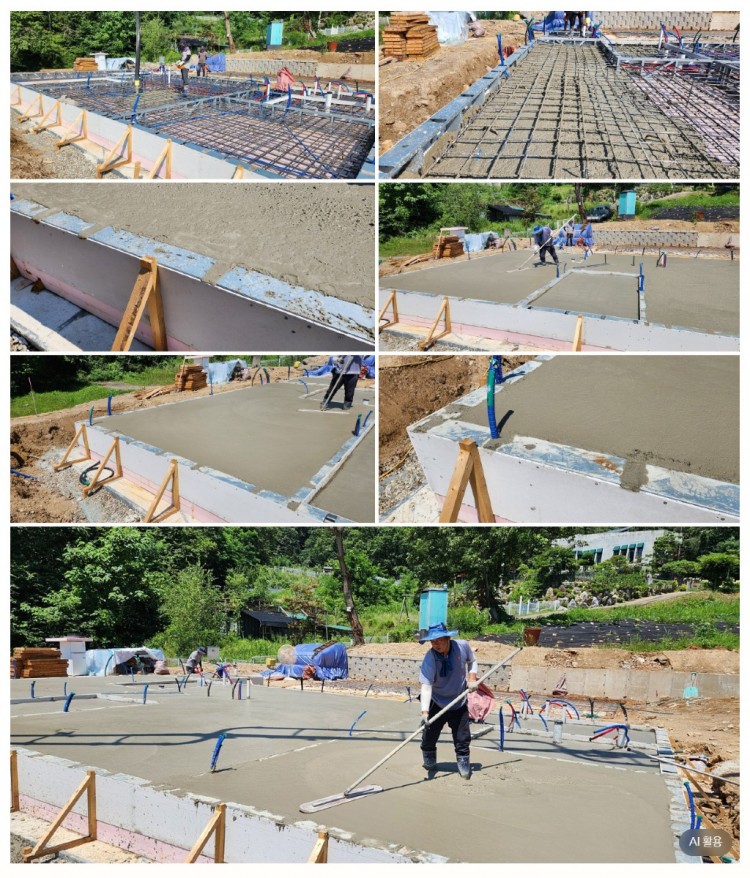

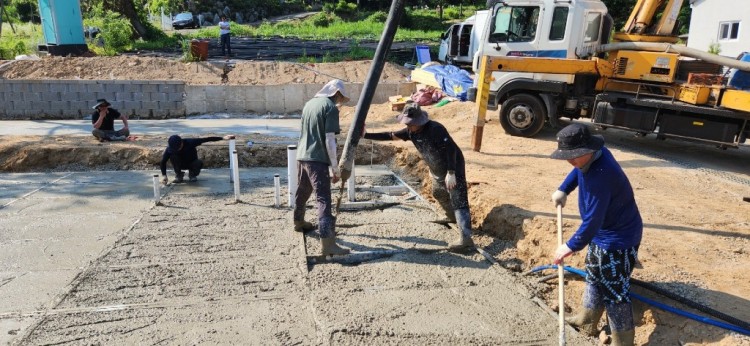

며칠간의 집중호우 이후, 무더운 날씨가 지속되는 열악한 상황임에도 불구하고 기초 콘크리트 타설까지 무탈하게 진행이 되었습니다.

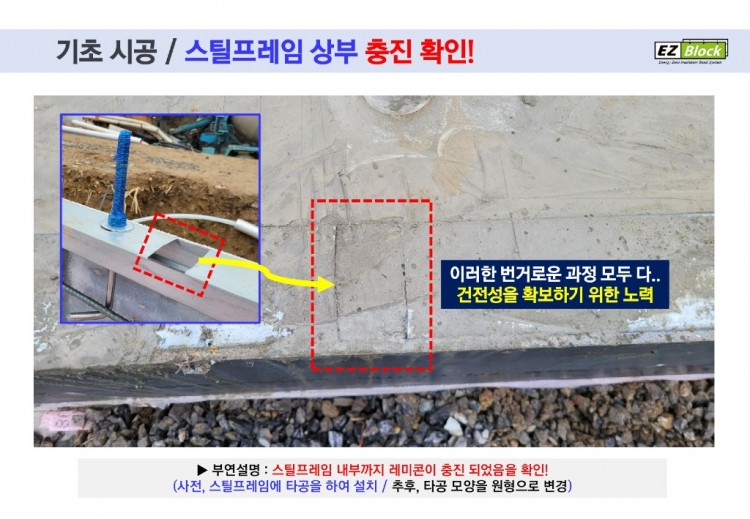

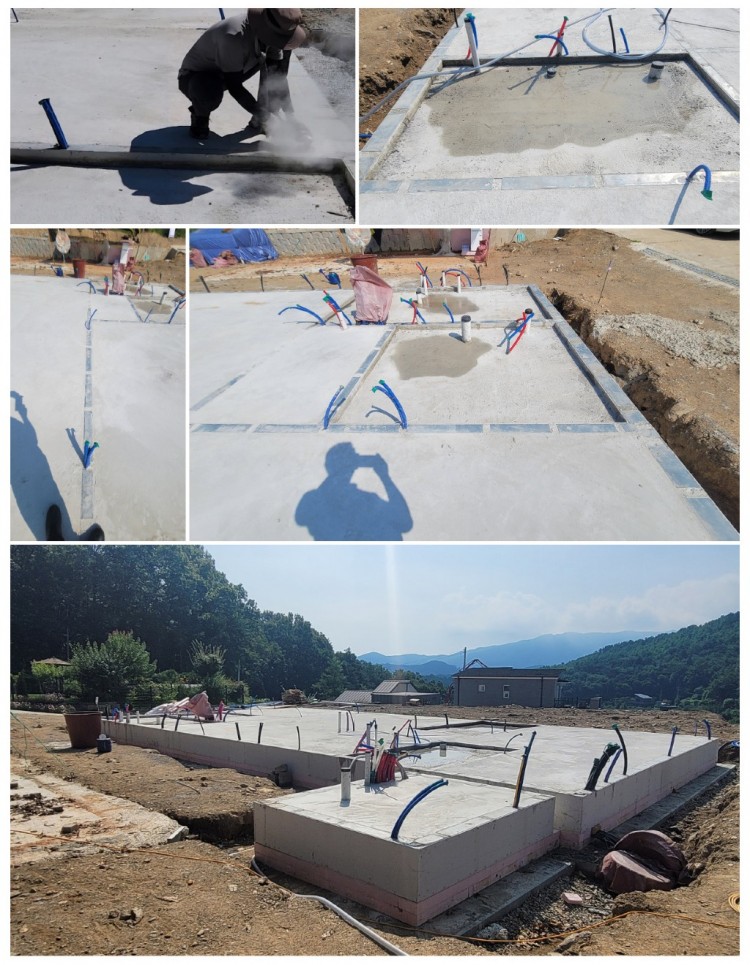

기초 양생이후, 기초 스틸프레임 상부면에 남아있는 레미탈 찌꺼기 등을 면갈이를 통해 제거해 줍니다.

기초측면 CRC보드의 상태도 변형없이 평활한 면상태가 타설이후에도 지속되고 있습니다.



이로서 "EZBlock 건식 외단열 시스템 공법"의 시작점인 기초공사가 완벽에 가까운 상태로 시공이 완료 되었습니다.

전반적으로 수직수평이 3mm 내외의 품질높은 기초상태를 유지하고 있으며, 매우 만족스로운 상태입니다.



이는 처음부터 예측가능한 상황이었지만.. 그러함에도 무더운 날씨에 기존의 관습적인 틀을 버리고 처음해보는 방식임에도 큰 불평없이 시공에 공을 들여주신 시공팀에게 감사를 전합니다!






EZBlock 건식 외단열 시스템 공법에 의한 스틸하우스 주택은 협회 표준주택에 채택되기 이전부터 10여곳의 현장에서 검증을 받아 왔습니다.



그 과정에서 시공사 및 시공자가 다르더라도 동일한 성능과 품질에 대한 검증을 통해 확신은 가지고 있으며, 무엇보다 협회 인증주택을 진행하면서 협회 연구원들과 디테일에 관한 검증 및 현장검증을 진행해 왔습니다.



지금까지 EZBlock은 패시브 스틸하우스의 표준을 만들기 위해 고민하고 노력해 왔습니다.

그 결과가 협회 표준주택을 시작으로 구현될 것으로 예측해 봅니다.





스틸하우스는 대기업인 포스코에 의해 제도적으로 많은 혜택(대출/화재보험가입 등)과 구조적인 장점(검증된 내진성능 등)을 보유하고 있습니다.



하지만, 스틸의 특성(높은 열전도율)을 고려하지 않고 목구조에 적용하는 단열방법인 중단열을 동일하게 채택함으로서 구조체(스틸)에 의한 열교(결로 발생)를 피할수가 없게되면서 불가피하게 시장에서 외면 받아 왔습니다.


EZBlock은 처음부터 패시브하우스 전용 외단열 시스템으로 개발되었으며, RC구조 및 건식구조 모두 적용할 수 있는 구성의 모듈화된 시스템입니다.



열교(결로 발생) 문제로 시장에서 외면받고 있는 스틸하우스 구조와 EZBlock 시스템의 만남은 환상적인 궁합으로 재 탄생 되었습니다.



EZBlock은 스틸하우스를 통해 주택을 재 발명 합니다!



건식구조의 벽체 단열 매커니즘 또한 건식구조에서 일반화된 중단열에서 100% 외단열로.. 투습구성을 방습구성으로 변경하고, 기밀층 또한 내부에서 외부로 가져옴으로서 보다 더 시공이 용이한 구성으로 재 탄생 되었습니다.


EZBlock 시스템의 핵심은 벽체 단열을 패시브하우스 수준으로 구성하면서도 열교없이 단열재를 부착하고 열교없이 건식 마감을 쉽게 구현함으로서 마감재에 대한 소비자(설계자) 선택의 폭을 넓혔다는 점입니다.


그리고 무엇보다.. 단열재 부착시, 폼 본드를 전혀 사용하지 않는 구성으로 철거 시, 구조와 합판, 단열재를 원 상태로 분리하고 재활용 할 수 있어 환경보호에 기여할 수 있다는 점은 친환경 건축의 모범사례가 될 것이며, 나아가 패시브 표준주택은 기후변화에 대응하기 위한 노력의 일환으로 탄소중립에 기여하는 바가 크다고 할 수 있습니다.



협회 표준주택 스틸하우스를 기반으로 순수한 국내 기술과 자재로 만들어진 EZBlock 시스템에 의한 스틸하우스(패시브하우스)를 미국과 유럽으로 역수출하는 그날까지 보다 더 매진하도록 하겠습니다!





----------------------------





기초편을 마치며..



지금까지 이러한 결과를 있게한 모든 분들에게 감사드리며..



국내 기술에 의한 패시브하우스 구현을 위해 처음부터 끝까지 신뢰를 바탕으로 기회를 열어주신 최정만 회장님, 그리고 협회 연구원분들 모두에게 감사를 드립니다.



EZBlock 시스템은 11개의 모듈(블록)에 의한 구성이다 보니, EZBlock에 의한 설계가 진행되어야 합니다.

기존의 틀을 버리고 EZBlock에 의한 표준주택(스틸하우스) 설계를 완벽하게 구현해 주신 디앤에이건축사사무소 신범석 소장님에게 감사를 드립니다.



구조체의 완벽한 품질구현을 위해 표준주택 스틸하우스 구조의 제작(패널라이징)에 적극적으로 참여해 주신 협회소속 전문 공정사 스틸라이트 천상현 대표님에게도 감사드립니다.



스틸하우스 전문 시공사로서 기존의 자체공법을 대신하여, EZBlock 시스템에 의한 공법을 적용함에 있어 큰 마찰없이 스틸하우스 표준주택의 방향성에 공감해 주신 그린홈예진 전희수 대표님에게 감사를 드립니다.

무엇보다 현장에서 기존 관습을 버리고, EZBlock 시공매뉴얼에 의한 시공을 진두 지휘하고 있는 이창곤 소장님에게 감사하다는 말씀을 전해드리며, 완공까지 잘 부탁드립니다!



스틸하우스 표준주택을 위해 수 많은 전문가들이 함께하고 있다는 사실과.. 그리고, 25년도 첫사례로 스틸하우스 표준주택을 선택하고 결정해 주신 건축주 내외분에게도 본 지면을 빌어 다시한번 감사하다는 말씀을 전해드립니다.

(좋은 결과 있도록 완공하는 시점까지 현장과 공정에 관해 소통하도록 하겠습니다!)



감사합니다!!!





PS.

이후, 시공과정은 외단열, 외기밀, 방습구성의 벽체와 지붕순으로 게제하도록 하겠습니다.

그리고, 이어서 김천 표준주택과 경남 하동 인증주택 순으로 진행되오니 많은 관심 부탁드립니다~!



보다 더 높은 해상도의 이미지를 보시려면, 아래 글자를 링크하시면 볼 수 있습니다!



Comments

패시브협회가 한 걸음 더 나아갈 수 있는 힘을 얻을수 있는건, 기존에 안주하지 않고 끊임없이 연구하며 새로운 길을 개척해 주시는 자재 회원사 분들의 땀과 연구원분들의 노력이 있었기 때문입니다.

그  부분이 다른 협회와의 큰차이라고 생각됩니다.  감사합니다.
2 EZBlock 07.18 19:06
신범석 소장님, 감사합니다^^

덧붙여.. 개발된 기술을 검증하고 펄칠 수 있는 협회라는 장이 있기 때문입니다.

또한, 개발기술을 설계에 적용하고, 시공에 적용할 수 있는 능력있는 회원사 분들이 계시기 때문입니다.

모든 분들에게 감사드립니다~!
기초용 XPS가 버림위에 있고 XPS위로 기초용 스틸프레임이 그냥 올라가 있는거에요? 아니면... 기초용 스틸프레임이 앙카로 XPS를 뚫고 버림용 프레임에 물려있는건가요?
M 관리자 07.19 20:39
스틸 프레임인 단열재 위에 바로 올라탄 상태입니다. 레벨링을 위한 임시 고정이고, 콘크리트 타설을 하면 콘크리트 기초가 형성되는 방식입니다.
2 권희범 08.08 00:16
볼 때마다 발전하고 계시군요.
특히나 기초는 정말 신선합니다
그간의 고민이 느껴집니다.
2 EZBlock 08.13 09:34
권 빌드님!
목조주택 시공 장인의 "신선하다"는 표현에 감동을 느낍니다^^
그간의 고민을 함께 느껴주셔서 감사합니다~!
