전열교환기 내부 댐퍼 위치와 흡배기구 설치 규정 문의

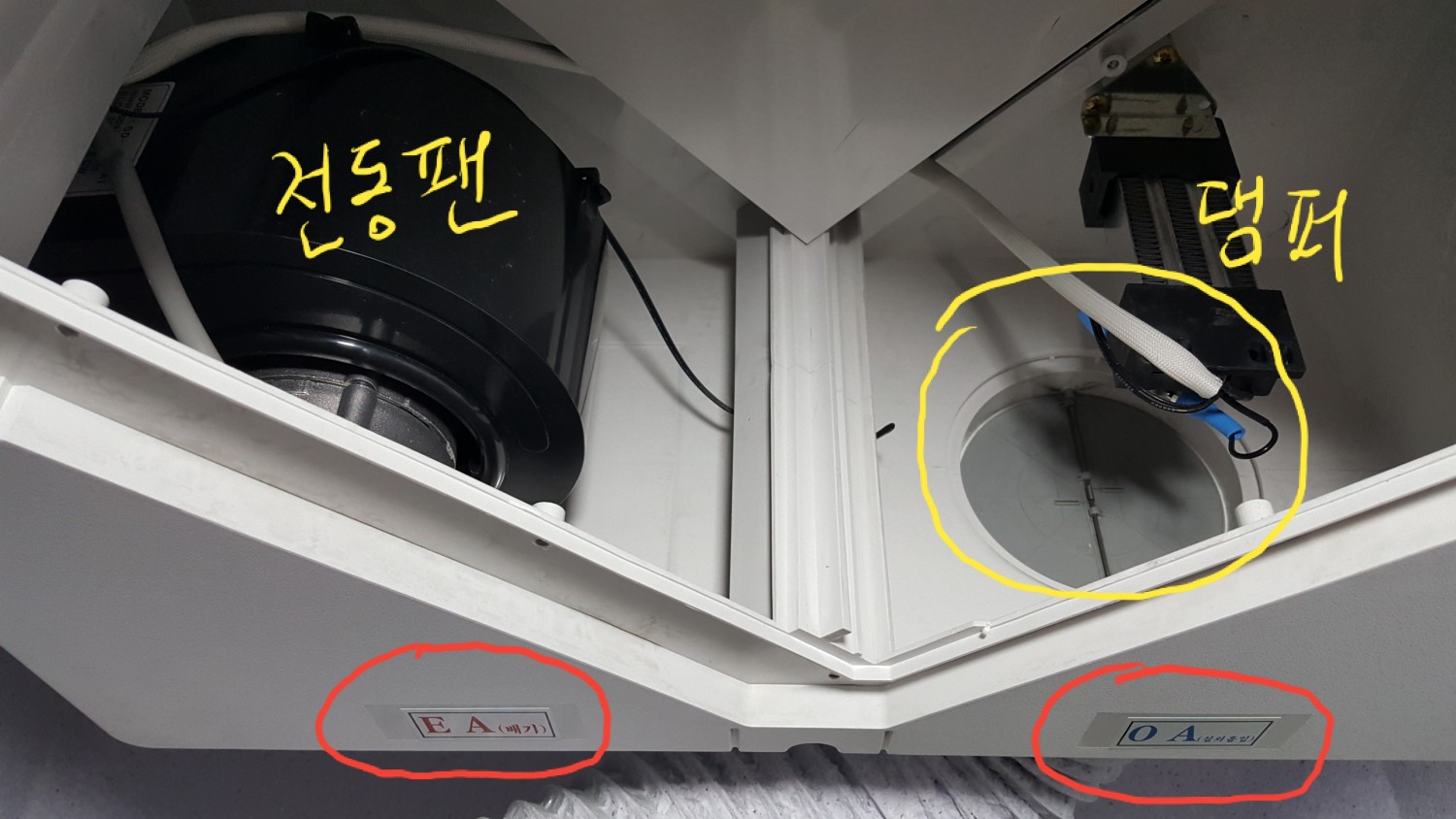

댐퍼는 적어 주신 대로 하는 것이 최선이나.. 이 처럼 기기 내부에 일체식으로 만들어진 제품은 팬의 위치를 피해서 설치되는 방식이라서 별로 선택의 여지가 없습니다.
그리고 여기에 대한 규정도 없는 상태이구요.

급배기구의 위치는 말씀하신 것이 맞습니다. 잘못된 위치입니다. 댐퍼는 적어 주신 대로 하는 것이 최선이나.. 이 처럼 기기 내부에 일체식으로 만들어진 제품은 팬의 위치를 피해서 설치되는 방식이라서 별로 선택의 여지가 없습니다. 그리고 여기에 대한 규정도 없는 상태이구요. 급배기구의 위치는 말씀하신 것이 맞습니다. 잘못된 위치입니다.

조언 감사합니다. 댐퍼는 어쩔 수 없다고 하고, 흡배기구 90도 이격 부분을 가지고 시공사와 이야기를 다시하니, 그쪽에서 지금 상태에서 흡배기캡을 양쪽으로 45도씩 회전시켜 다시 장착하게 되면 사진처럼 개구부가 180도 터저 있는 상태인데 이게 45도 회전을 시키면 바깥측면 개구부가 상부로 향하게 되면서 외풍이나 이물질 유입, 사선으로 내리치는 장마비에 내부로 수분이 들이칠 수 있어 문제가 될 수 있다고 합니다. 그래서 저렇게 캡을 놔두고 내부에 루버살을 45도 돌린거라고 합니다. 한편으론 일리가 있는 말이긴 한데...이럴게 어떤 방안이 최선일까요? 조언 감사합니다. 댐퍼는 어쩔 수 없다고 하고, 흡배기구 90도 이격 부분을 가지고 시공사와 이야기를 다시하니, 그쪽에서 지금 상태에서 흡배기캡을 양쪽으로 45도씩 회전시켜 다시 장착하게 되면 사진처럼 개구부가 180도 터저 있는 상태인데 이게 45도 회전을 시키면 바깥측면 개구부가 상부로 향하게 되면서 외풍이나 이물질 유입, 사선으로 내리치는 장마비에 내부로 수분이 들이칠 수 있어 문제가 될 수 있다고 합니다. 그래서 저렇게 캡을 놔두고 내부에 루버살을 45도 돌린거라고 합니다. 한편으론 일리가 있는 말이긴 한데...이럴게 어떤 방안이 최선일까요?

지금의 느낌을 에둘러 표현하면...

누군가에게 10만원을 받아야 하는데...

"지금 오른 손에 4만원, 왼 손에 6만원이 있다. 그런데 왼 손은 더러워서 너가 손을 씻어야 할 지도 모르니, 오른 손의 4만원만 줄께."
"일리가 있네. 4만원을 받을까, 6만원을 받을까, 고민되네..."

이런 느낌 입니다.

45도를 돌렸을 때, 이물질이 들어오는 것은 시공사의 사정이며, 들어오면 또 다른 하자일 뿐입니다. 물론 지금도 하자구요. 어느 규정에도 내부의 것을 돌려라 마라라는 것은 없습니다. 그 것을 해결하라고 설계/시공을 하는 것이며, 만약 돌리는 것이 문제가 있다면 1.5미터를 이격해야 하는 것입니다.

여기서 제가 무슨 대안을 이야기할 것이 없어 보이며, 결국 무언가 대안이라고 하는 것이 포기 또는 다른 형태의 불법일 수 밖에 없을 것 같습니다. 지금의 느낌을 에둘러 표현하면... 누군가에게 10만원을 받아야 하는데... "지금 오른 손에 4만원, 왼 손에 6만원이 있다. 그런데 왼 손은 더러워서 너가 손을 씻어야 할 지도 모르니, 오른 손의 4만원만 줄께." "일리가 있네. 4만원을 받을까, 6만원을 받을까, 고민되네..." 이런 느낌 입니다. 45도를 돌렸을 때, 이물질이 들어오는 것은 시공사의 사정이며, 들어오면 또 다른 하자일 뿐입니다. 물론 지금도 하자구요. 어느 규정에도 내부의 것을 돌려라 마라라는 것은 없습니다. 그 것을 해결하라고 설계/시공을 하는 것이며, 만약 돌리는 것이 문제가 있다면 1.5미터를 이격해야 하는 것입니다. 여기서 제가 무슨 대안을 이야기할 것이 없어 보이며, 결국 무언가 대안이라고 하는 것이 포기 또는 다른 형태의 불법일 수 밖에 없을 것 같습니다.

찍는 방향과 사진을 따로 따로 찍어서
2부분으로 나누어 나열하면 착각할 수 있고
판단을 잘못할 수 있습니다

내부전체가 보이는 사진을 한 컷을 올려야 판단이 가능합니다. 찍는 방향과 사진을 따로 따로 찍어서 2부분으로 나누어 나열하면 착각할 수 있고 판단을 잘못할 수 있습니다 내부전체가 보이는 사진을 한 컷을 올려야 판단이 가능합니다.

맨 아래에서 두번째 사진이 외부의 모습이므로, 그 것으로 내부의 간격도 유추가 가능하지 않을까 싶습니다. 맨 아래에서 두번째 사진이 외부의 모습이므로, 그 것으로 내부의 간격도 유추가 가능하지 않을까 싶습니다.
