RC조 외단열 경사지붕에서 리얼징크 시공에 관해 여쭤볼게요.

먼저 관리자분들과 회원분들 덕분에 엄청나게 공부하며 도움이 되고 있습니다.

진심으로 감사드립니다.



외단열 경사지붕에 리얼징크시공을 위한 하지 문제로 질문올립니다.

기본 콘크리트 슬라브 위에 기밀하게 단열재200T를 올리고 그 위에 방청각파이프시공을 위한 하지를

단열재 화스너- 돼지발톱또는 까치발 화스너라고 하는녀석으로 슬라브와 각관을 연결한 모습을

어느 블로그에서 보게되었습니다.

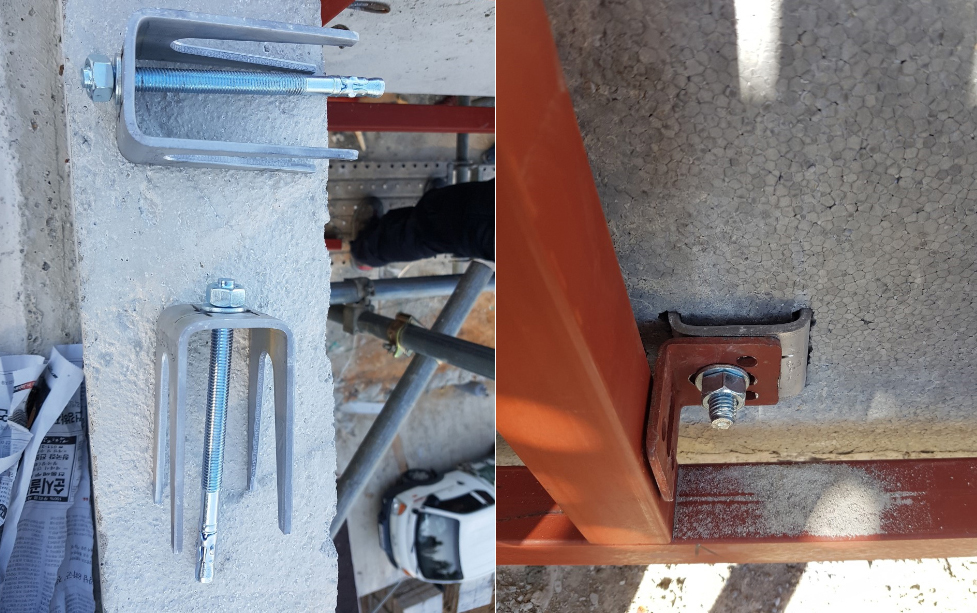

이 부품인데요.  희락건축디자인이라는 곳에서 불법으로 사진을 퍼왔습니다.

문제시 삭제하도록 하겠습니다.



가운데 들어가는 웨지앵커의 길이가 250mm까지 있다고 하네요.

물론 금속이다보니 일부 열교는 어쩔 수 없는 부분이라 생각합니다.

예전에 관리자님이 브라켓을 이용하는 방법을 올리셨는데 그것과 유사한 방법같아서요.

이렇게 시공하고 방청각파이프 위로 합판과 투습방수지와 리얼징크를 시공하면 되겠죠?



다른 문제는 없을까요?













Comments

M 관리자 2018.03.13 21:55
사진은 잘 보았습니다.
비밀글을 풀어 주시면 답변드릴 수 있을 것 같습니다.
1 디자인K 2018.03.14 08:49
풀었습니다~^^
M 관리자 2018.03.14 10:28
이 제품은 좋은 아이디어이긴 하나, 열교까지를 고려한 제품은 아닙니다.
열교차단이 목적이시라면 다른 제품을 선택하셔야 할 것 같습니다.
이 제품의 구성이 모두 스테인레스스틸이 되면, 그 나마 낫긴 합니다.
G 김남연 2018.03.21 01:39
가격대는 어느정도인가요? 저도 관심이 있어서...
M 관리자 2018.03.22 00:25
김남연님...
제품을 찾으시길래 첨언을 드리자면...
이 제품은 아이디어는 좋으나, 앵커볼트가 장기적으로 과도한 인장력을 받는 형식(지랫대의 원리)이라서 추천해 드리기는 어려운 제품입니다.
1 남연 2018.03.24 19:14
아 네 답변 감사드립니다.
