인천 강화군 화도면 덕포리 - 단독주택(3.8리터) - 표준주택13호

풍산우드홈 0 9,004 2018.01.12 00:12
*용도단독주택(3.8리터)
건축물주소[ 23059 ] 인천 강화군 화도면 덕포리
건축물이름표준주택13호
설계사자림ENC
시공 또는 시공관리(주)풍산우드홈
에너지컨설팅(사)한국패시브건축협회
대지면적708  ㎡
건축면적99.2  ㎡
건폐율14.38  %
연면적99.2  ㎡
용적율14.38  %
규모지상1층
구조방식목구조
난방설비기름보일러

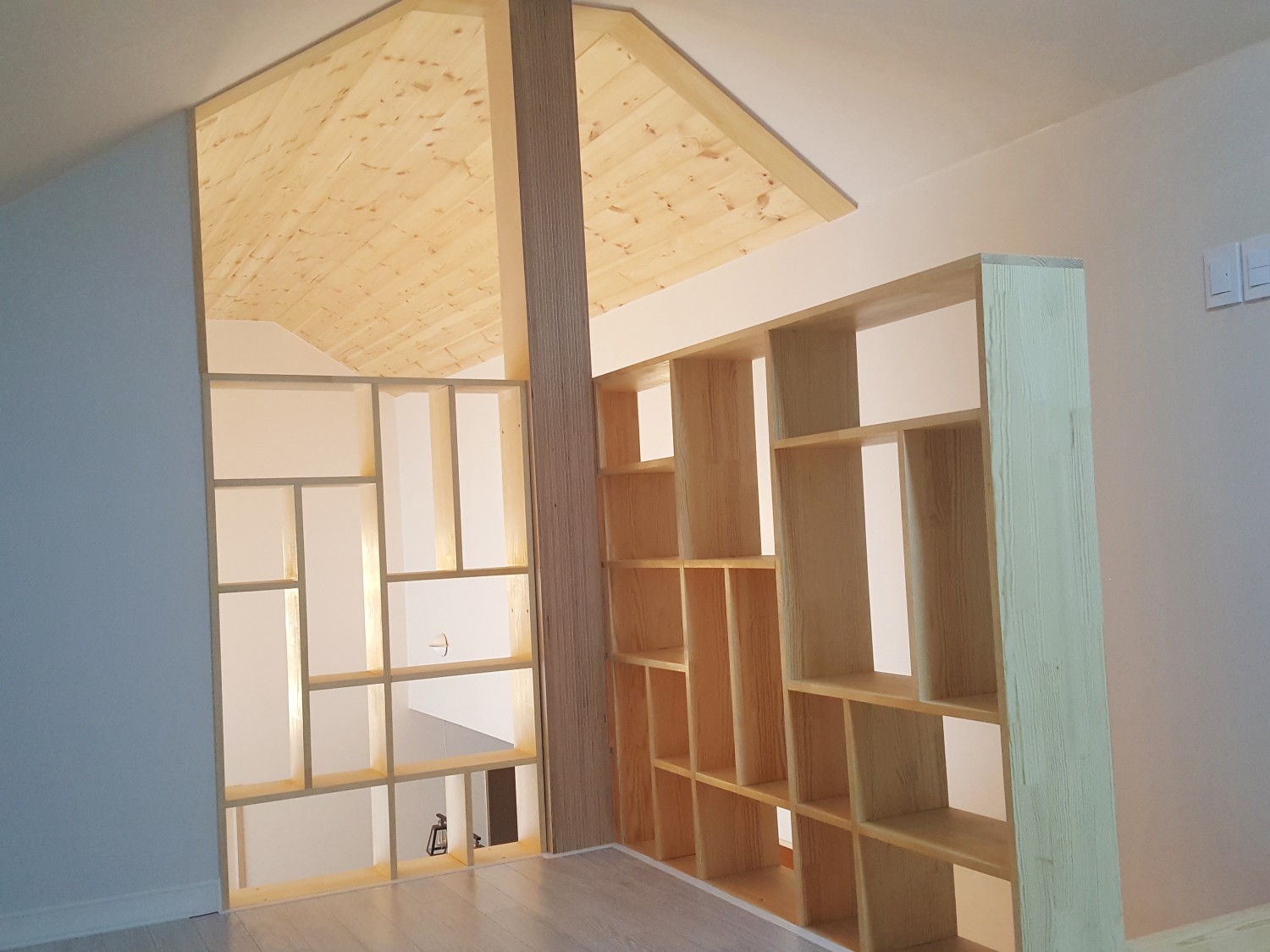

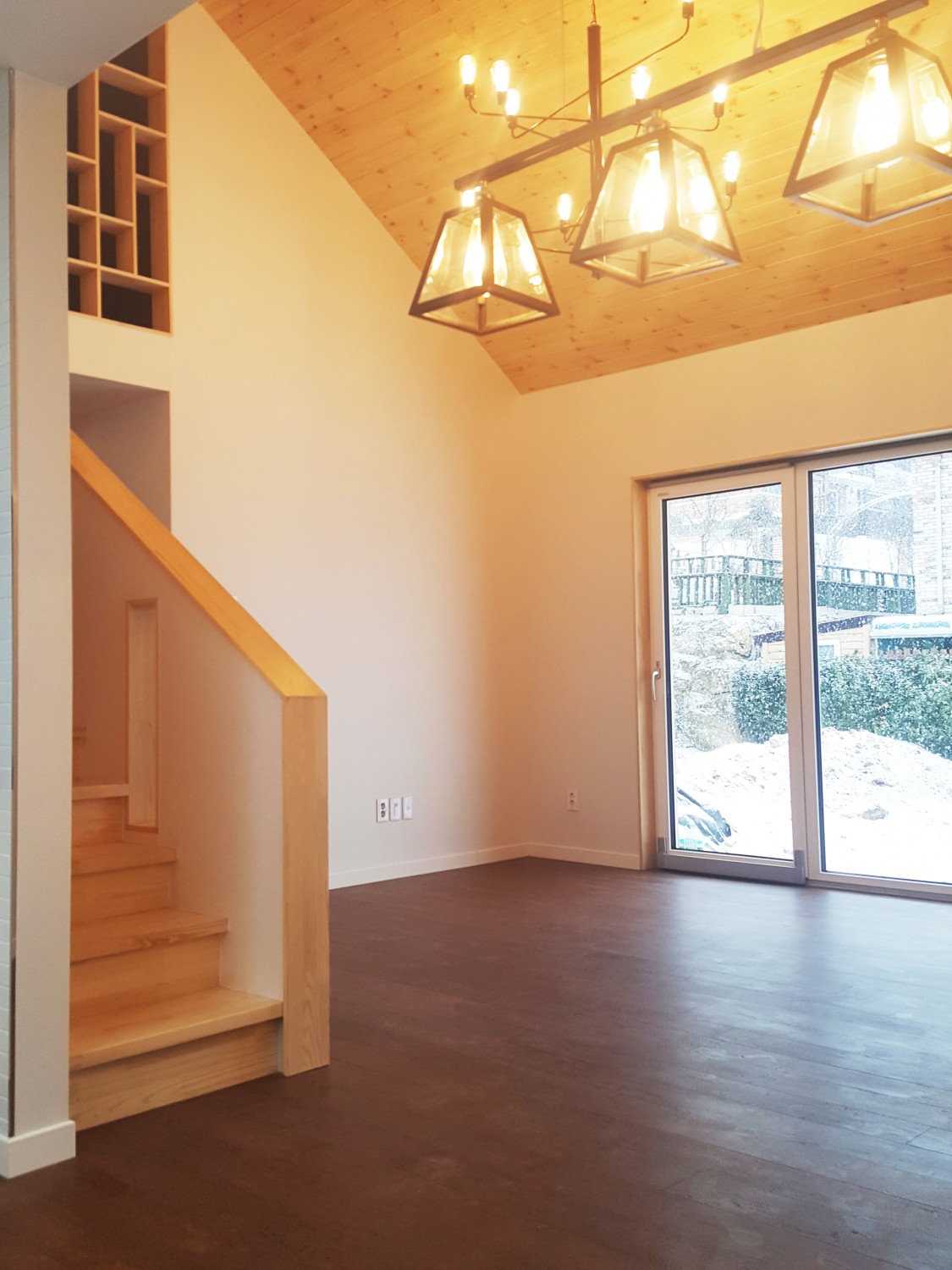

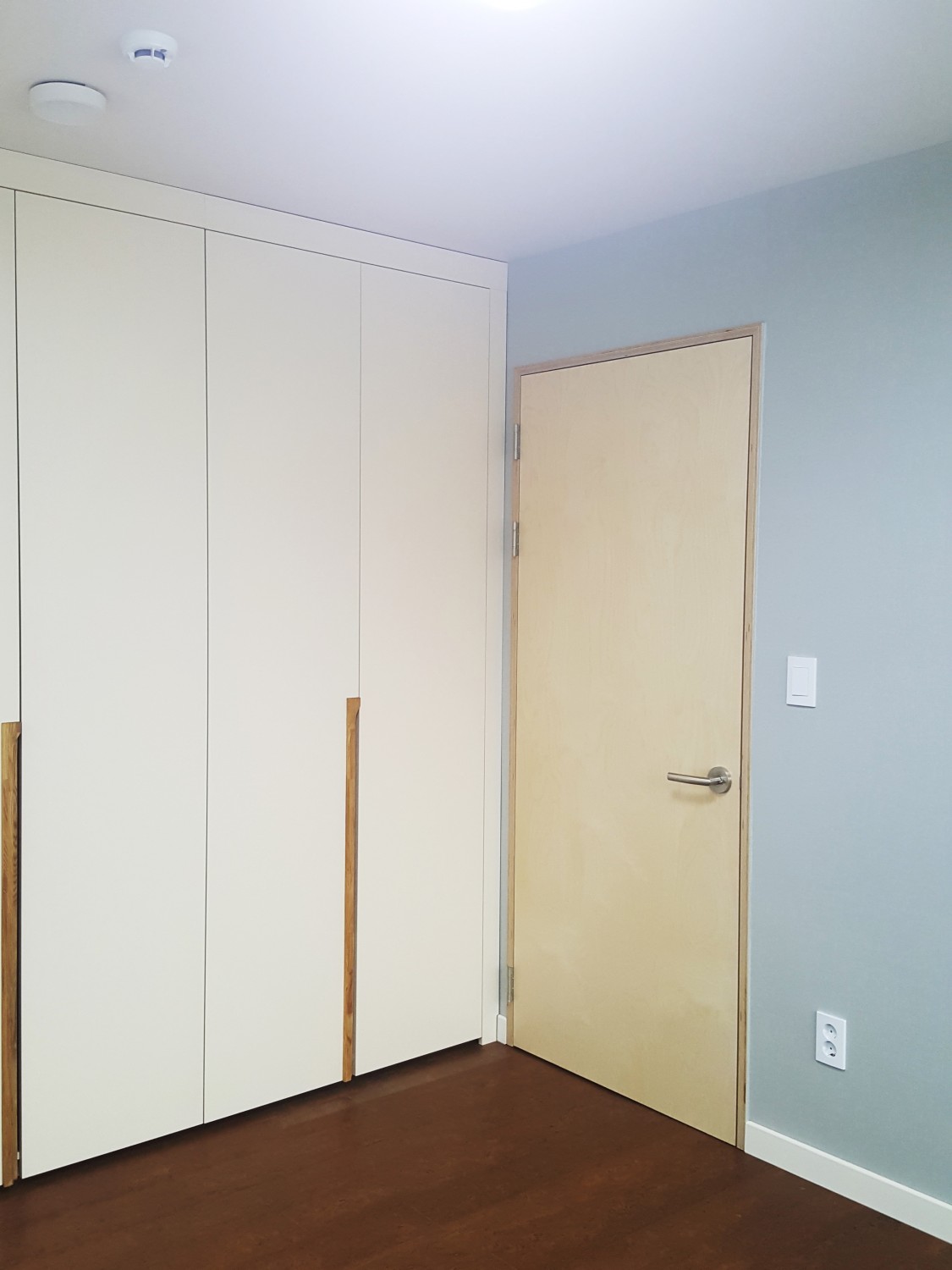

주요내장재합지 벽지 및 루버마감

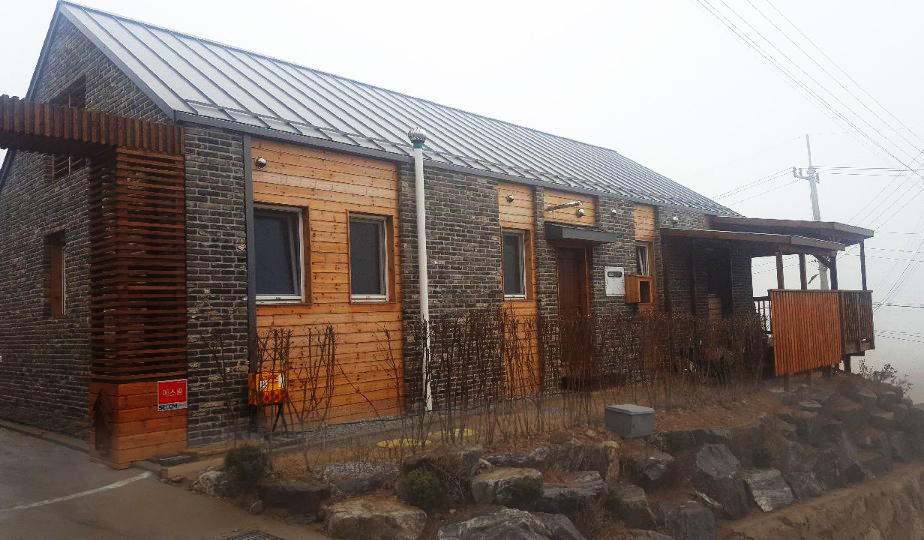

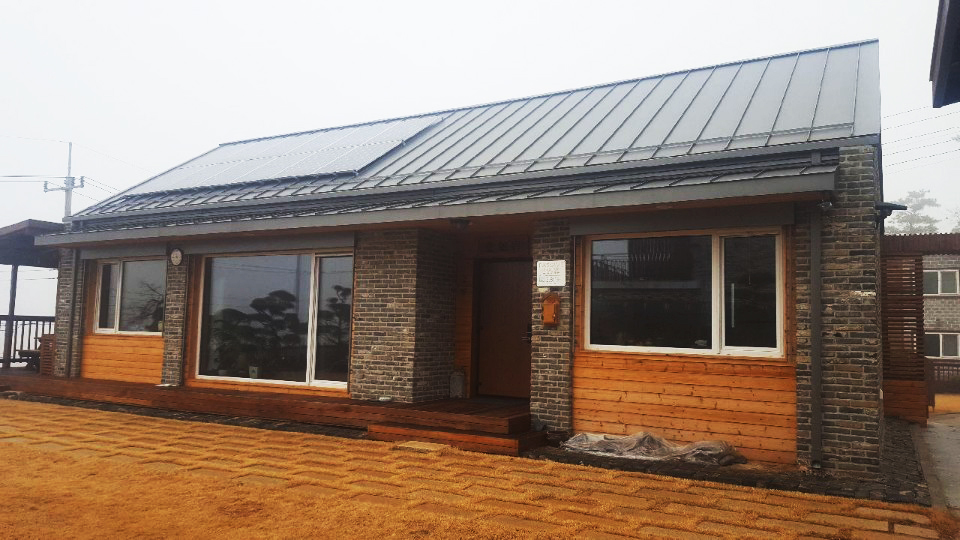

주요외장재조적 및 사이딩 마감
외벽구성T9.5mm 석고보드 2겹 + T38mm 설비층+ 가변형투습방습지 + T140mm 25K 글라스울(2×6 Stud) + T11 OSB + T38mm 32K 글라스울(2×2 Stud) 2겹 + 투습방수지 + T38mm 통기층 + 조적 / 사이딩 마감
외벽 열관류율0.187  W/㎡·K
지붕구성T9.5mm 석고보드 2겹 + T38mm 설비층+ 가변형투습방습지 + T235mm 25K 글라스울(2×10 Stud) + T38mm 32K 글라스울(2×2 Stud) + 투습방수지 + T38mm 통기층 + T11 OSB + 방수시트 + 금속지붕 마감
지붕 열관류율0.155  W/㎡·K
바닥구성T400mm 압출법보온판 1종4호 + T200기초철근콘크리트 + T150mm 비드법보온판 1종1호 + T50mm 무근콘크리트 + T10mm 강화마루 or 논슬립 타일 마감
바닥 열관류율0.175  W/㎡·K
창틀제조사Kemmering
창틀 열관류율1  W/㎡·K
유리 구성5TePlus1.3+16Ar+5CL+16Ar+5TePlus1.3
유리 열관류율0.680  W/㎡·K
현관문 제조사엔썸
현관문 열관류율1.461  W/㎡·K
기밀성능(n50)0.72  회/h
환기장치 제조사SHERPA
환기장치효율
(난방효율)
82  %
난방에너지요구량38.46  kWh/㎡·a
난방부하27.2  W/㎡
1차에너지소요량98  kWh/㎡·a
계산프로그램에너지샵(Energy#) 2016 v1.31

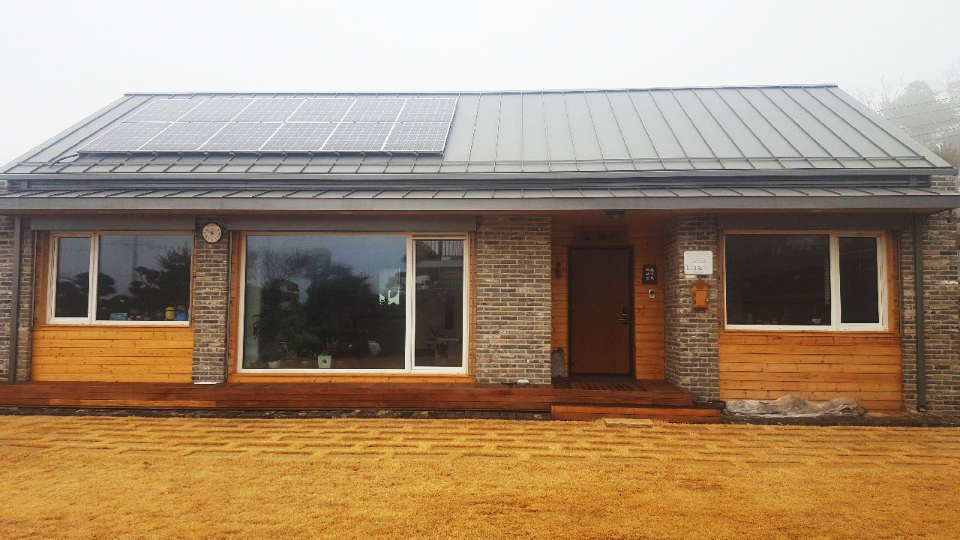

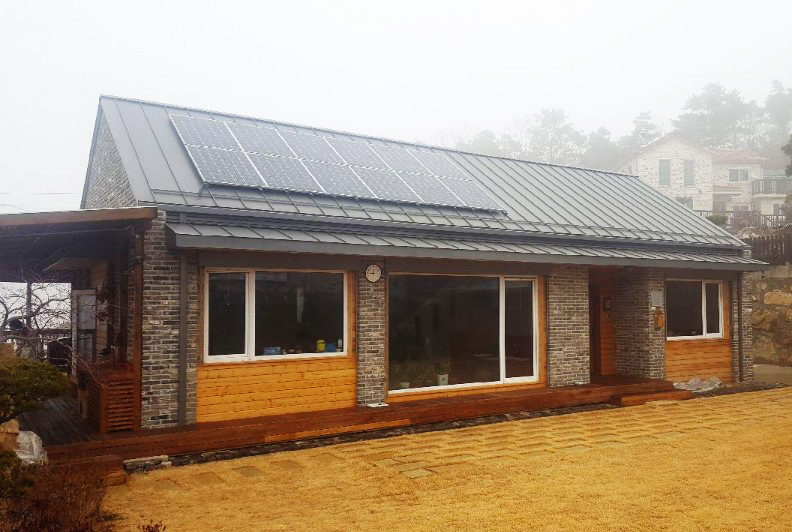

태양광발전 용량3  kWp
인증번호2017-S-013
신축공사




.
