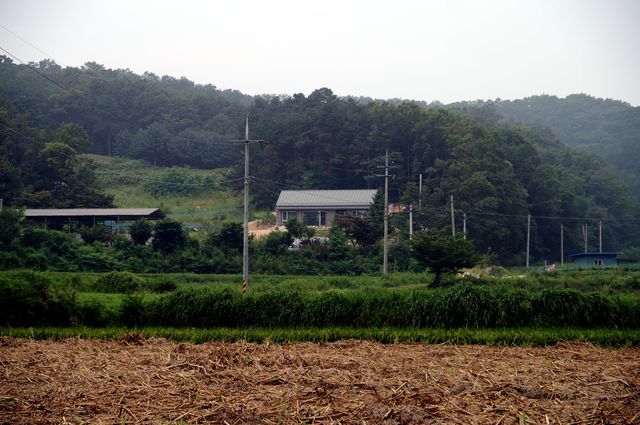

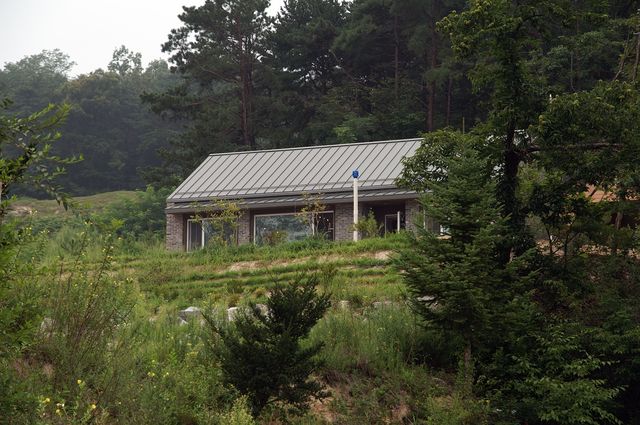

경기 이천시 모가면 - 표준주택 (4.9리터) - 표준주택 3호(이천)

M 관리자 7 4,005 2015.12.16 16:28
*용도표준주택 (4.9리터)
건축물주소[ 467 ] 870
건축물이름표준주택 3호(이천)
설계사자림ENC 건축사사무소 (정회원사), (주)목금토 건축소사무소 (정회원사)
시공사(주)풍산우드홈 (정회원사)
기계설비설계사사)한국패시브건축협회
연면적99.16  ㎡
규모지상1층
구조방식경량목구조(프리패브 복합패널)

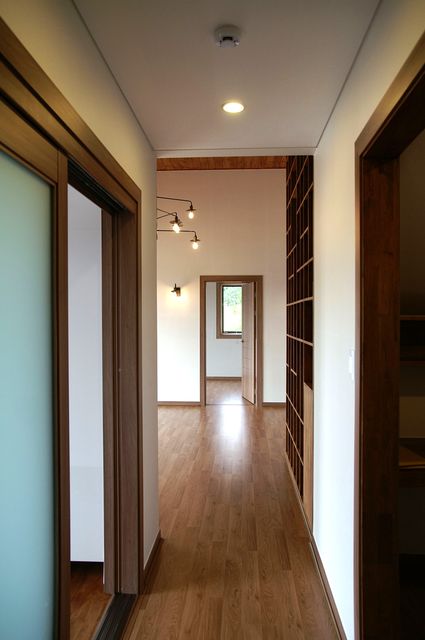

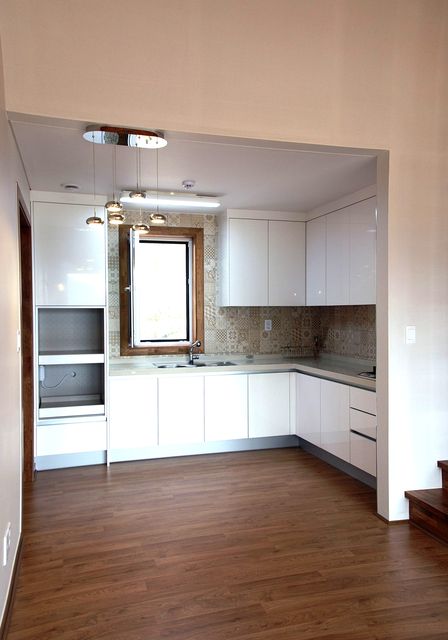

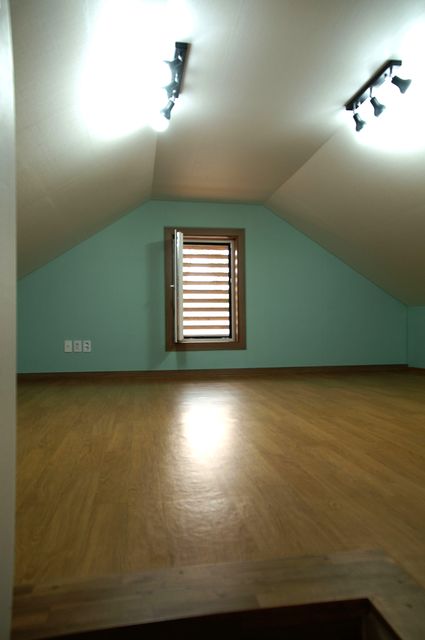

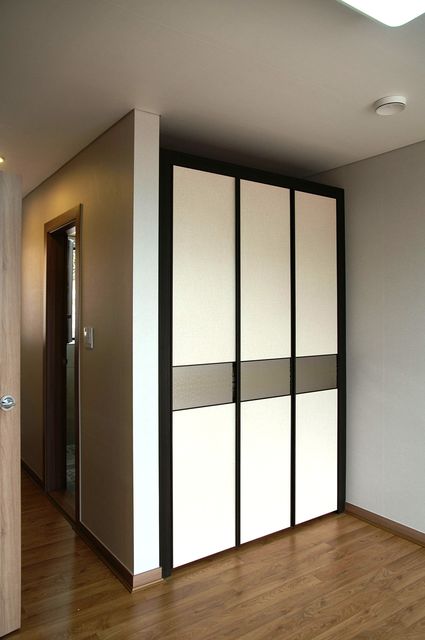

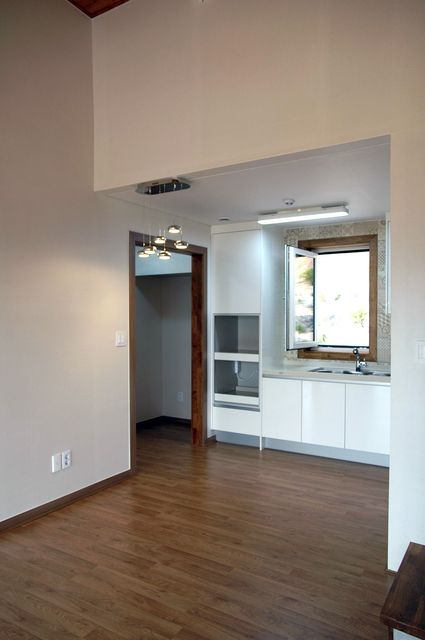

주요내장재합지 벽지 및 루버마감

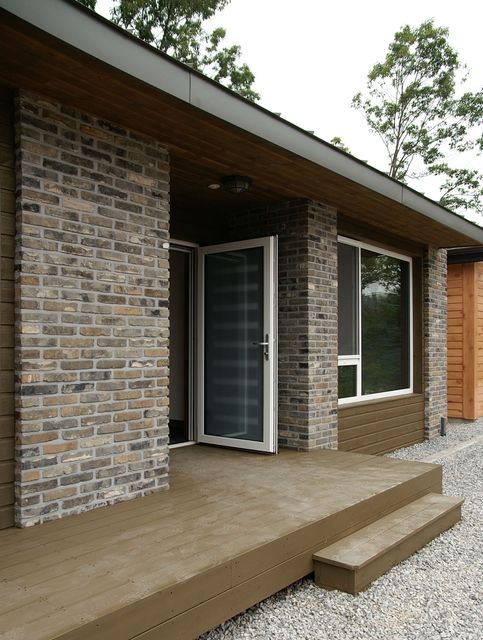

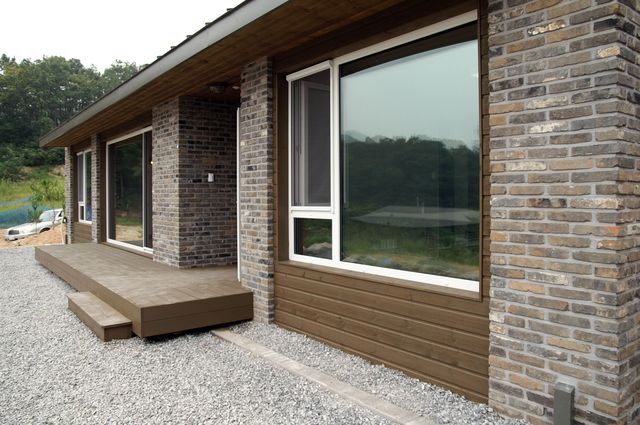

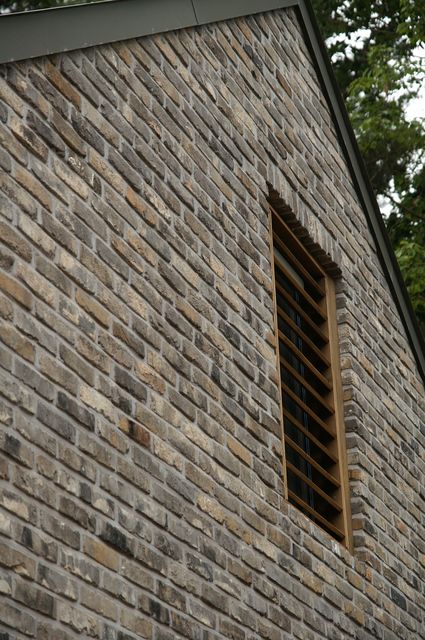

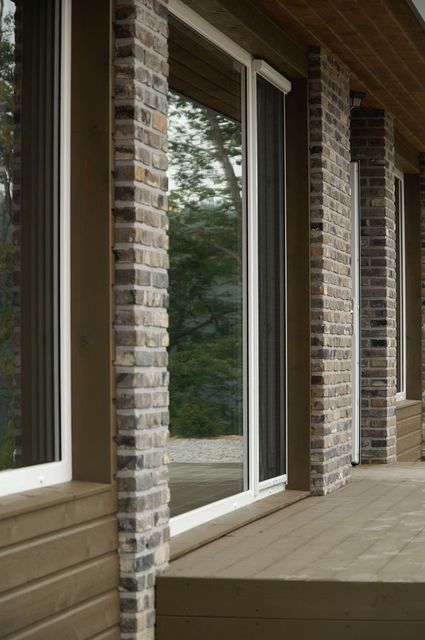

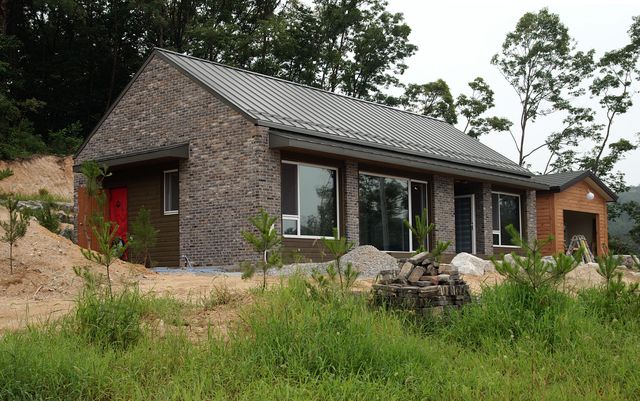

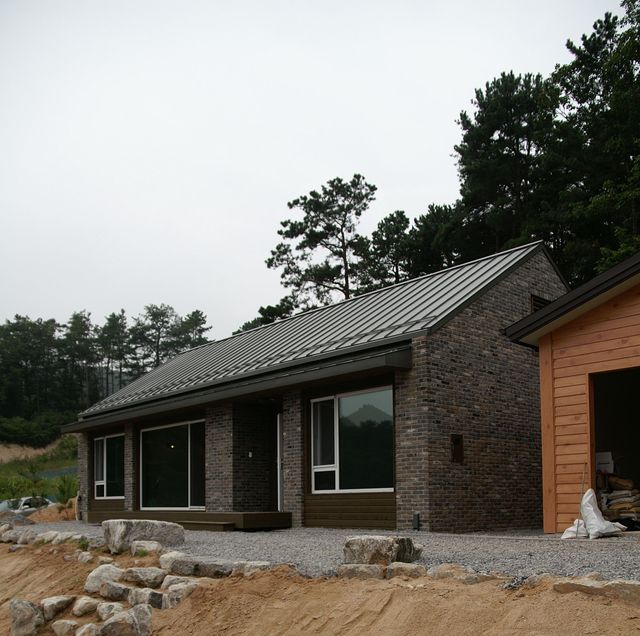

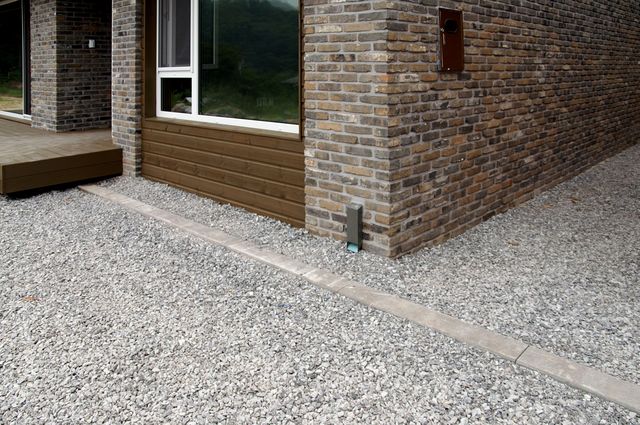

주요외장재조적 및 사이딩 마감
외벽구성T9.5mm 석고보드 2겹 + T38mm 설비층+ 가변형투습방습지 + T140mm 25K 글라스울(2×6 Stud) + T11 OSB + T38mm 32K 글라스울(2×2 Stud) 2겹 + 투습방수지 + T38mm 통기층 + 조적 / 사이딩 마감
외벽 열관류율0.182  W/㎡·K

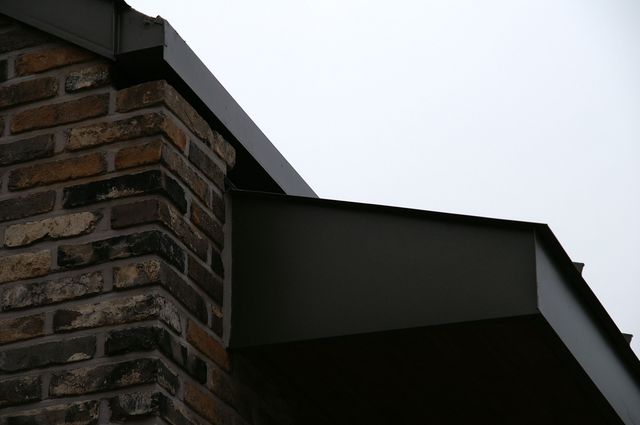

지붕구성T9.5mm 석고보드 2겹 + T38mm 설비층+ 가변형투습방습지 + T235mm 25K 글라스울(2×10 Stud) + T38mm 32K 글라스울(2×2 Stud) + 투습방수지 + T38mm 통기층 + T11 OSB + 방수시트 + 금속지붕 마감
지붕 열관류율0.152  W/㎡·K
바닥구성T100mm 압출법보온판 1호 + T350~400m 기초철근콘크리트 + T150mm 비드법보온판 1종2호 + T35~40mm 무근콘크리트 + T10mm 강화마루 or 논슬립 타일 마감
바닥 열관류율0.131  W/㎡·K

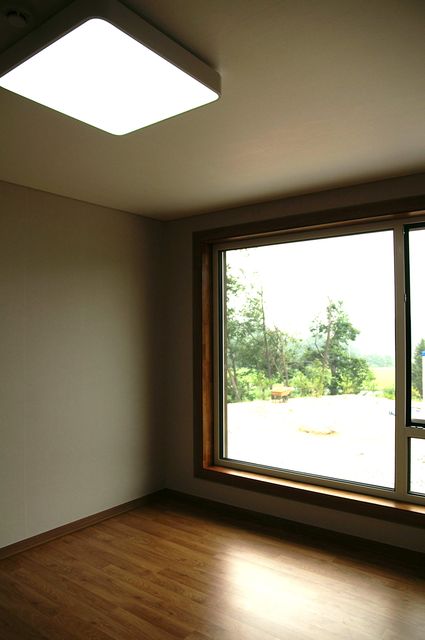

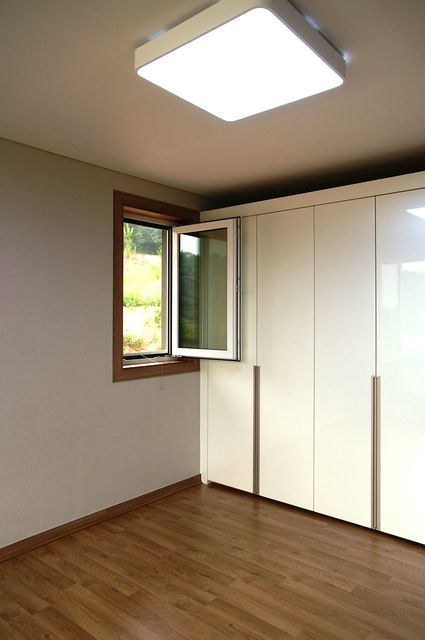

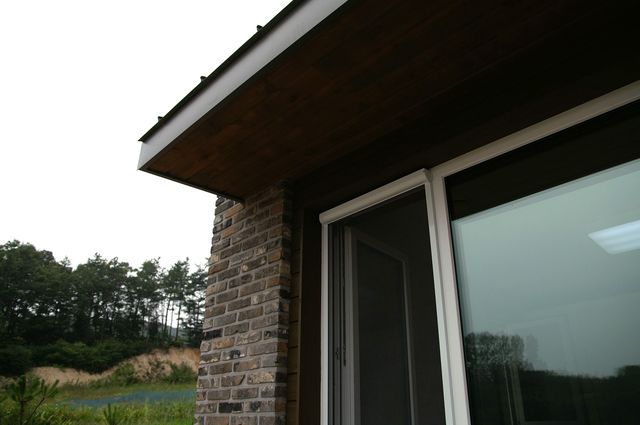

창틀제조사VEKA
창틀 열관류율1.0  W/㎡·K
유리 제조사동국유리
유리 구성4Loe1 + 12Ar + 4CL + 8Ar + 4CL + 12Ar + 4Loe1
유리 열관류율0.5  W/㎡·K
창호기밀성능
(국내기준)
0.00  ㎥/㎡·h
유리 g값0.41
현관문 제조사레하우
현관문 열관류율1.19  W/㎡·K
문기밀성능
(국내기준)
0.13  ㎥/㎡·h
기밀성능(n50)0.67  회/h
환기장치 제조사셀파씨엔씨(주)
환기장치효율
(난방효율)
78  %
난방면적85.8  ㎡
난방에너지요구량49  kWh/㎡·a
난방부하30  W/㎡
1차에너지소요량143  kWh/㎡·a
계산프로그램PHPP8.5, HEAT2
건축물 공사비189,000(VAT별도)  천원
인증번호2015-S-003
신축공사

                                                                                                                                                 .































Comments

1 어금니 2015.12.17 14:59
2015년 12월
M 관리자 2015.12.17 15:09
어금니님//
이 홈페이지는 스크랩이라는 기능이 있습니다. 그 기능을 이용하시면 이렇게 메모를 남기지 않으셔도 됩니다.
http://www.phiko.kr/bbs/board.php?bo_table=z5_01&wr_id=1416
3 이성원 2016.01.17 23:35
지붕 구성 중 38mm 32k 글라스울이 혹시 2겹이 아닌지요?
M 관리자 2016.01.18 16:18
표준주택 지붕 구성은
 가변형투습방습지
 T235mm 25K 글라스울(2×10 Stud)
 T38mm 32K 글라스울(2×2 Stud)
 투습방수지
 T38mm 통기층
 T11 OSB
 로 이루어져 있습니다.
3 이성원 2016.03.14 20:00
네. 그렇군요.
그러면 벽체 T38mm 32K 글라스울 2겹이라 하심은
2×2 Stud 스터드도 두 번 겹쳐 시공하여야 하는 것이죠?
2×6 Stud 까지 총 3회에 걸친 스터드와 글라스울 시공이 되는 거네요.
엄청난 공정입니다.
M 관리자 2016.03.14 20:55
ㅎ.. 네..저희도 쉽지 않은 결정이었습니다.. ^^
