작성일 : 2015-12-16 15:59:35
[2015]

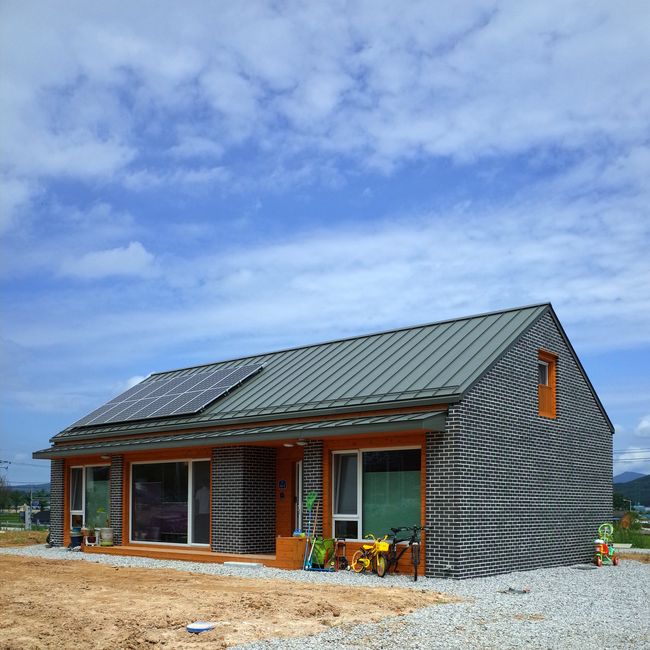

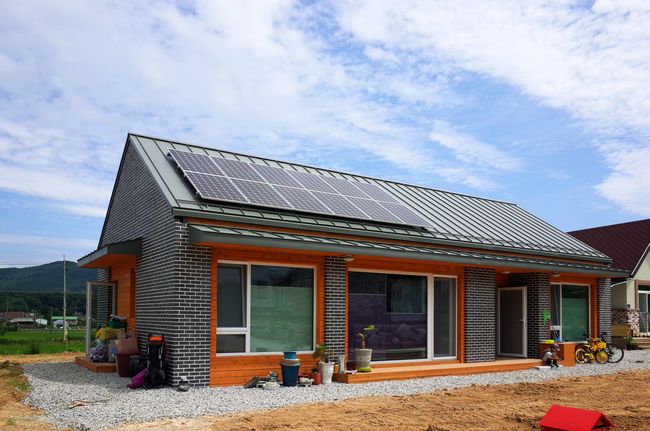

전북 남원시 운봉읍 - 표준주택 (4.6리터) - 표준주택 2호(남원)
조회 : 2,617
*용도표준주택 (4.6리터)
건축물주소[ 590 - 830 ]   전북 남원시 운봉읍
건축물이름표준주택 2호(남원)
설계사자림ENC 건축사사무소 (정회원사), 예감건축사사무소 (정회원사)
시공사한주패시브건설 (정회원사)
기계설비설계사사)한국패시브건축협회
연면적99.16  ㎡
규모지상1층
구조방식경량목구조(프리패브 복합패널)

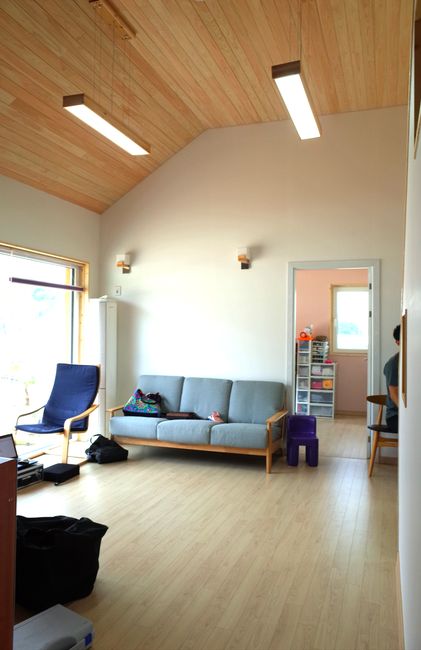

주요내장재합지 벽지 및 루버마감

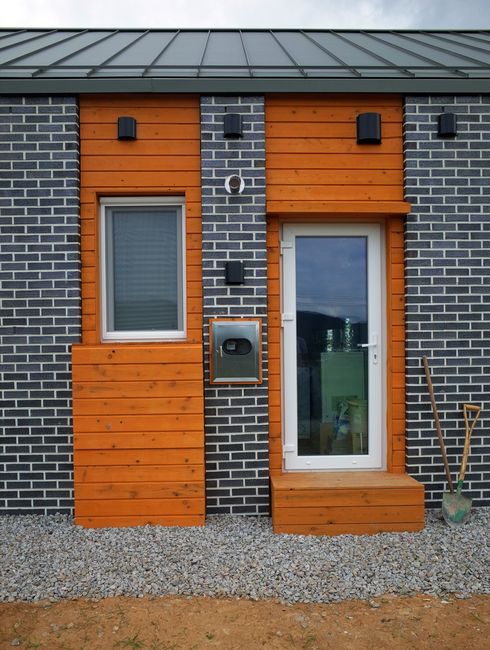

주요외장재조적 및 사이딩 마감
외벽구성T9.5mm 석고보드 2겹 + T38mm 설비층+ 가변형투습방습지 + T140mm 25K 글라스울(2×6 Stud) + T11 OSB + T89mm 32K 글라스울(2×4 Stud) + 투습방수지 + T38mm 통기층 + 조적 / 사이딩 마감
외벽 열관류율0.174  W/㎡·K
지붕구성T9.5mm 석고보드 2겹 + T38mm 설비층+ 가변형투습방습지 + T235mm 25K 글라스울(2×10 Stud) + T38mm 32K 글라스울(2×2 Stud) + 투습방수지 + T38mm 통기층 + T11 OSB + 방수시트 + 금속지붕 마감
지붕 열관류율0.152  W/㎡·K
바닥구성T100mm 압출법보온판 1호 + T350~400m 기초철근콘크리트 + T150mm 비드법보온판 1종2호 + T35~40mm 무근콘크리트 + T10mm 강화마루 or 논슬립 타일 마감
바닥 열관류율0.131  W/㎡·K

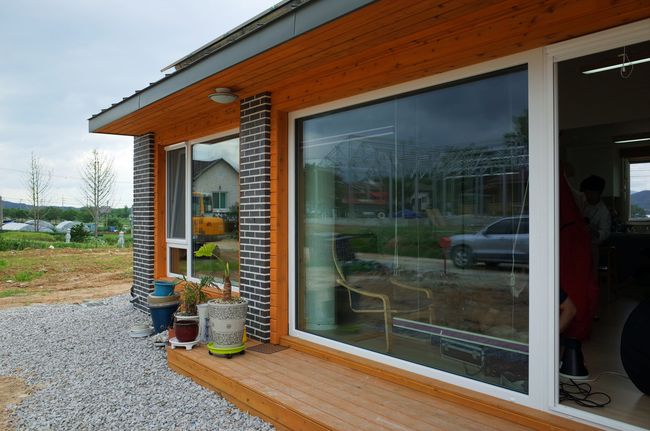

창틀제조사레하우
창틀 열관류율1.0  W/㎡·K
유리 제조사한글라스
유리 구성5PLA113(#2)+14Ar+6CL+14Ar+5PLT113(#5)
유리 열관류율0.75  W/㎡·K
창호기밀성능
(국내기준)
0.00  ㎥/㎡·h
유리 g값0.43
현관문 제조사레하우
현관문 열관류율1.19  W/㎡·K
문기밀성능
(국내기준)
0.13  ㎥/㎡·h
기밀성능(n50)0.77  회/h
환기장치 제조사셀파씨엔씨(주)
환기장치효율
(난방효율)
78  %
난방면적85.8  ㎡
난방에너지요구량46  kWh/㎡·a
난방부하29  W/㎡
1차에너지소요량156  kWh/㎡·a
계산프로그램PHPP8.5, HEAT2
태양광발전 용량3  kWp
건축물 공사비189,000(VAT별도)  천원
인증번호2015-S-002
신축공사



                                                                                                                                   .
















.
