충남 아산시 송악면 - 단독주택 (2.9리터)

관리자 1 9,186 2013.12.18 16:19
*용도단독주택 (2.9리터)
건축물주소[ 336 ] 920
설계사(주)풍산우드홈 (정회원사)
시공 또는 시공관리(주)풍산우드홈 (정회원사)
연면적110  ㎡
규모지상1층

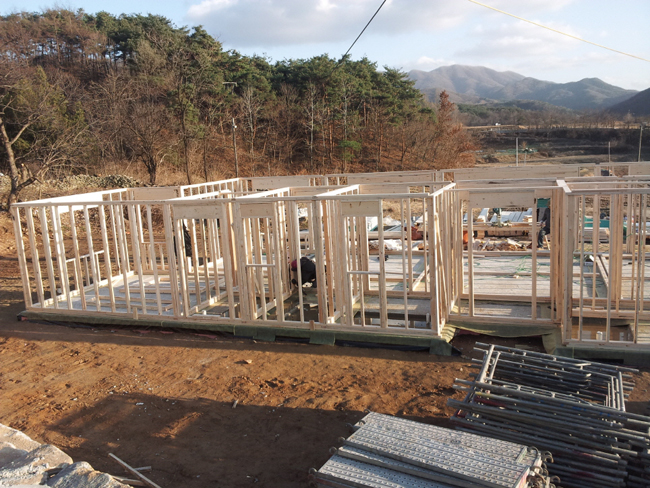

구조방식목구조

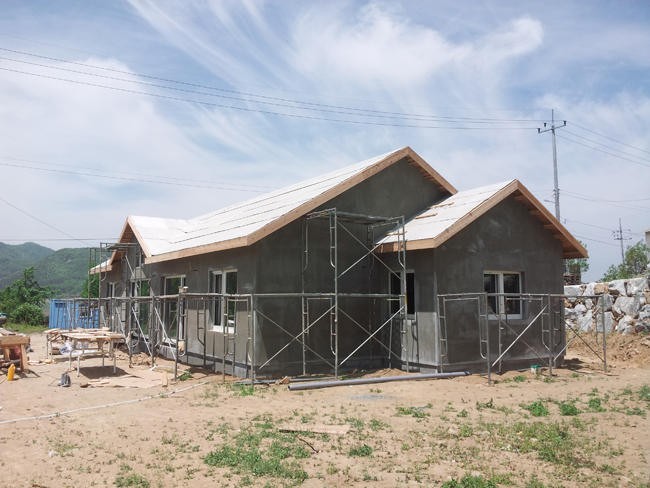

외벽구성T180 비드법 보온판 1종3호

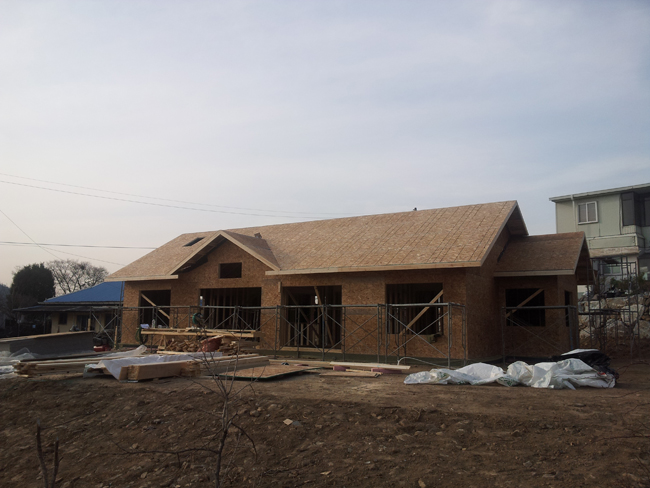

+ T11 OSB

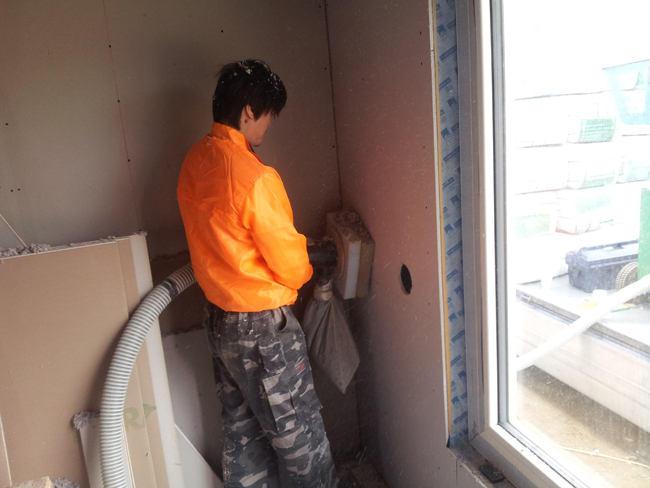

+ T89 셀룰로오스(2X4 구조재 @400)
+ T19 석고보드
외벽 열관류율0.149  W/㎡·K

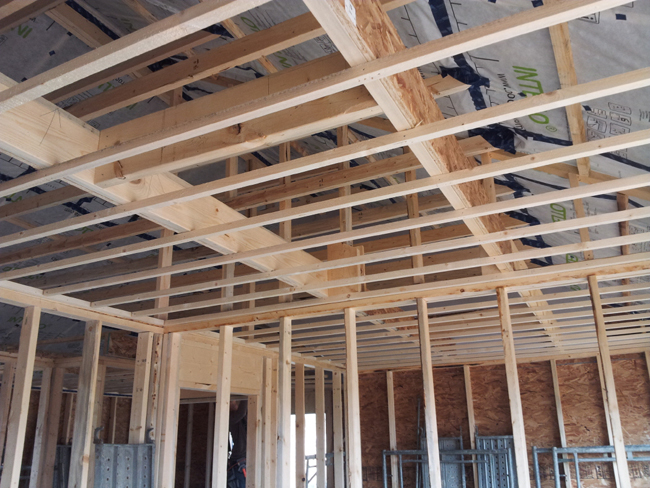

지붕구성T420 24K 글라스울(I-Joist @ 600) + T19 석고보드
지붕 열관류율0.09  W/㎡·K
바닥구성T50 시멘트몰탈
+ T50 비드법 보온판 1종3호
+ T200 철근콘크리트
+ T150 압출법 보온판 1호
바닥 열관류율0.147  W/㎡·K
창틀제조사융기
창틀 열관류율0.77  W/㎡·K
유리 구성로이삼중유리
유리 열관류율0.80  W/㎡·K
유리 g값0.43

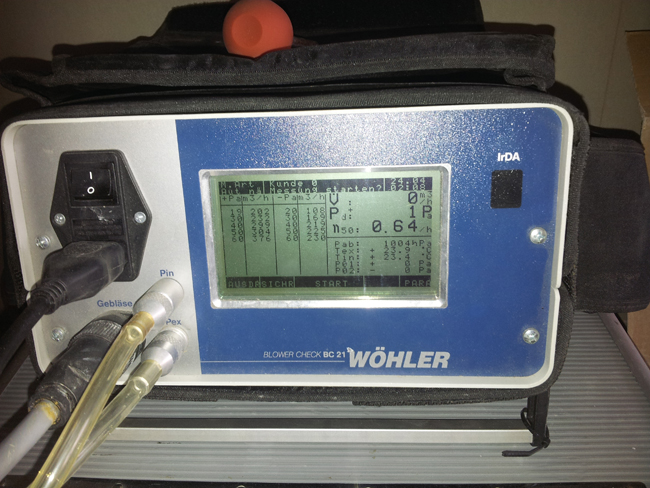

기밀성능(n50)0.72  회/h

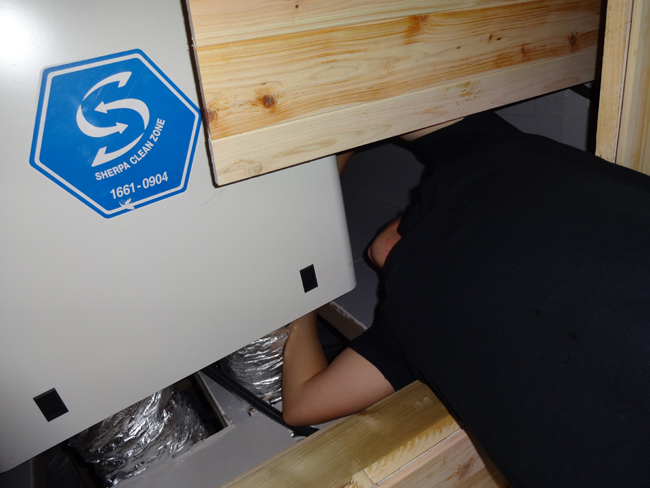

환기장치효율
(난방효율)
75  %
난방면적117.6  ㎡
난방에너지요구량29  kWh/㎡·a
난방부하18  W/㎡
계산프로그램PHPP7
인증번호2013-P-012
신축공사
                                                                                                                                      본 주택은 외암민속마을 근처에 있으며, 보급형 3L하우스를 전제로 설계, 시공되어진 전원주택입니다.
지붕마감재는 아스팔트 이중슁글로 마감하였습니다.

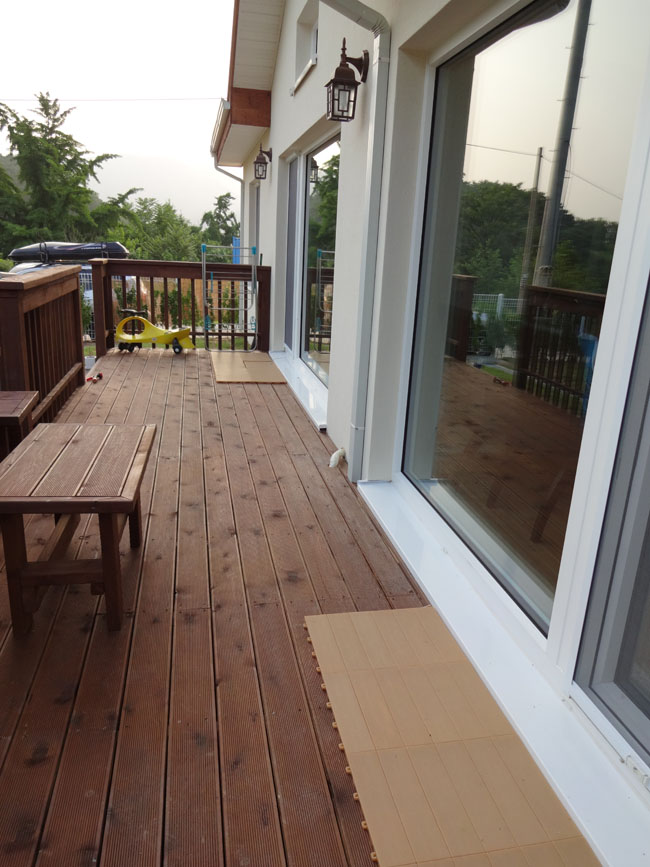

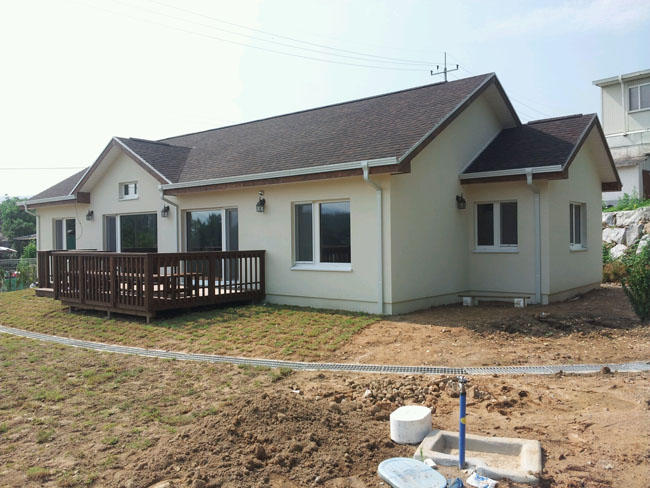

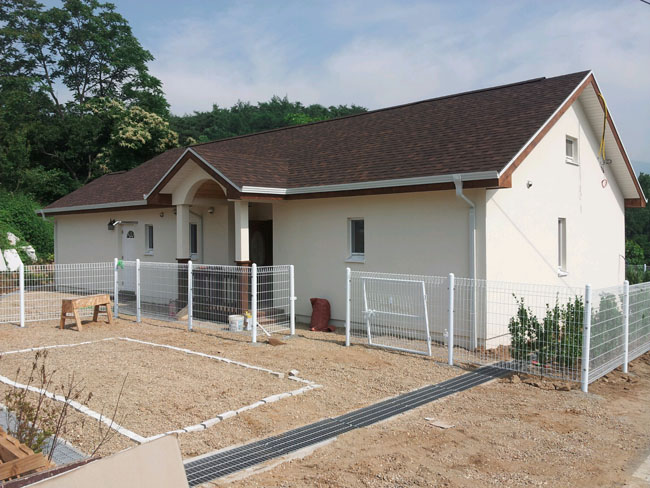

외관은 박공형태의 단층주택이고, 각실은 넓은 마당이 보이는 남측으로 배치되어있습니다.

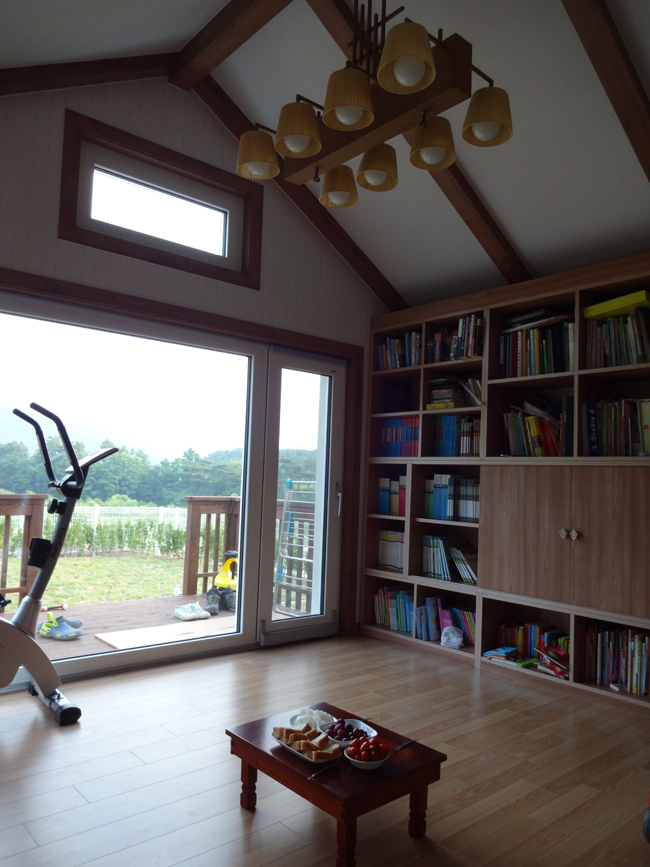

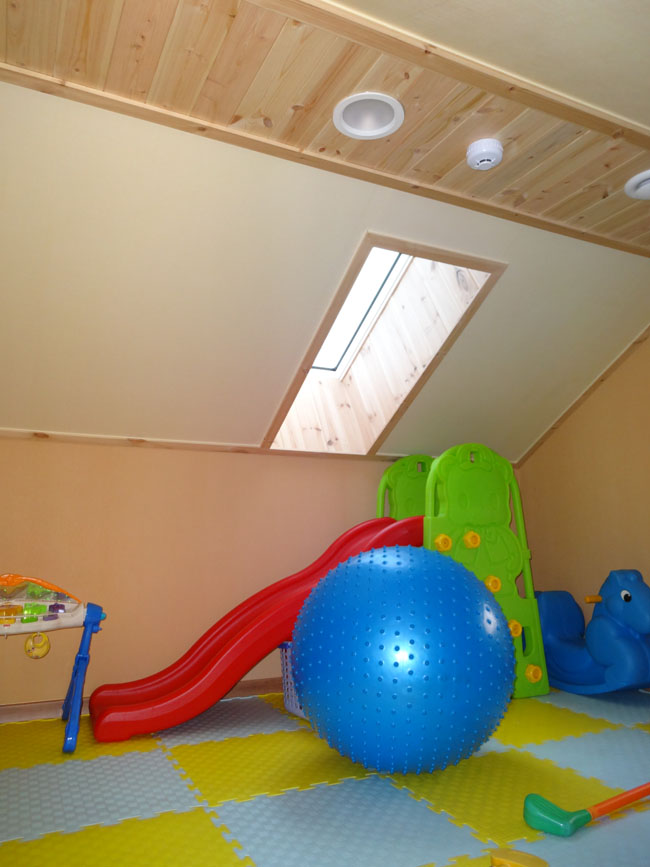

주출입구는 북측에 있으며, 밤하늘을 볼 수 있는 천창이 설치된 다락방이 있고,
아토피가 있는 자녀방의 천정마감재는 히노끼루바와 친환경마감재를 사용하였습니다
