표준주택

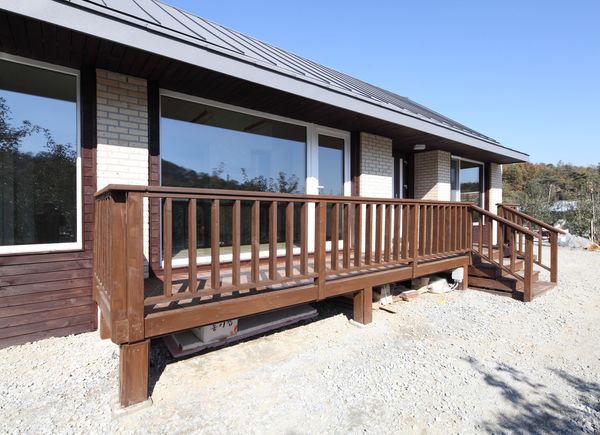

표준주택 평형별 도면 : 30+7.5 평형

M 관리자 33 16,352 2014.12.25 01:33

1층 평면도
만약 후면 진입의 대지일 경우 현관이 뒤로 갈 수 있는데, 이 경우 현관과 마주보고 있는 화장실과 위치를 맞바꾸게 된다.
중앙 거실형 평면이며, 상부가 열린 거실의 공간의 느낌을 더 넓게 하기 위해 다락으로 가는 계단을 거실과 나란히 배치하였다. 계단 하부는 수납공간으로 활용되며, 난간의 디자인에 따라 내부 분위기가 많이 바뀔 여지도 있다.
거실과 주방이 연결된 전형적인 구성이며, 다용실의 크기를 면적이 허용하는 한 최대의 크기가 나오도록 하였다. 발코니를 다용도로 사용하는 아파트와 달리 단독주택은 다용도실의 사용빈도나 그 목적이 매우 다양하기 때문이다.
안방에는 드레스룸과 화장실의 직선상에 배치하여, 맞통풍을 유도하였다.

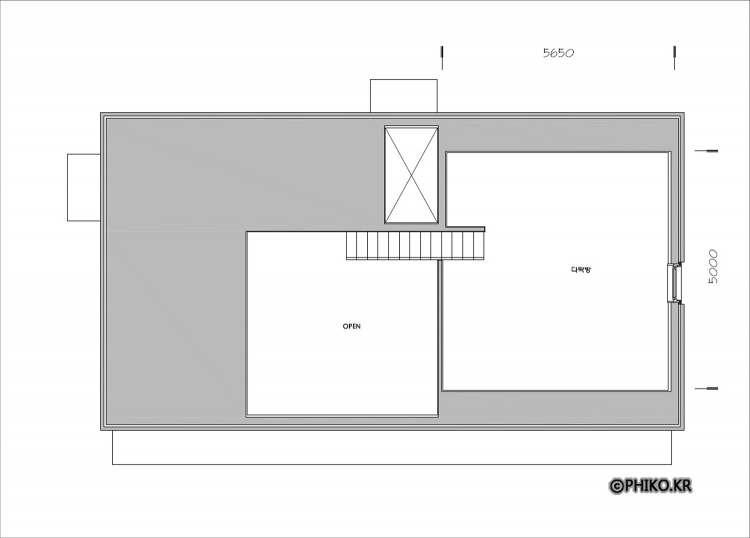

다락층 평면도
다락의 전체 면적은 10.3 평이나, 경사지붕이라 앞뒤로 가장 낮은 곳의 높이가 665mm 이므로, 실사용면적인 7.5평으로 적었다.

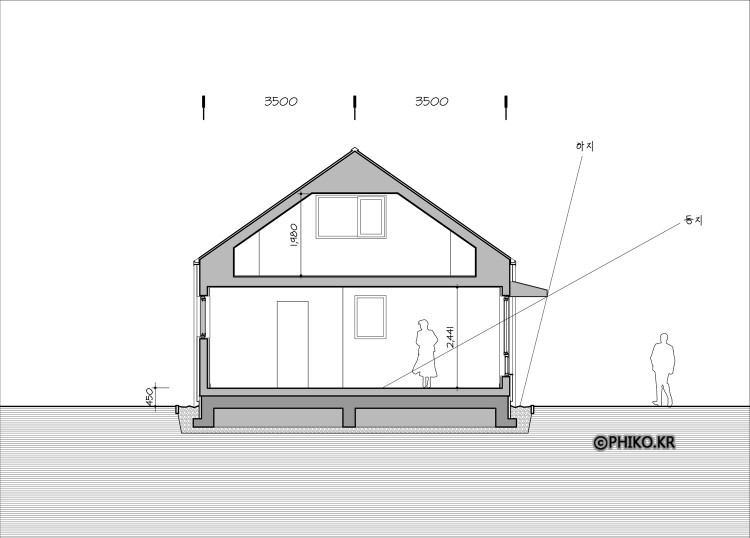

안방 부분 단면도 (상부 다락방)
다락의 가장 높은 부분의 높이는 1,900mm 이며, 평균높이는 1.8m 이며, 다락에도 환기장치의 급기구가 들어 간다.

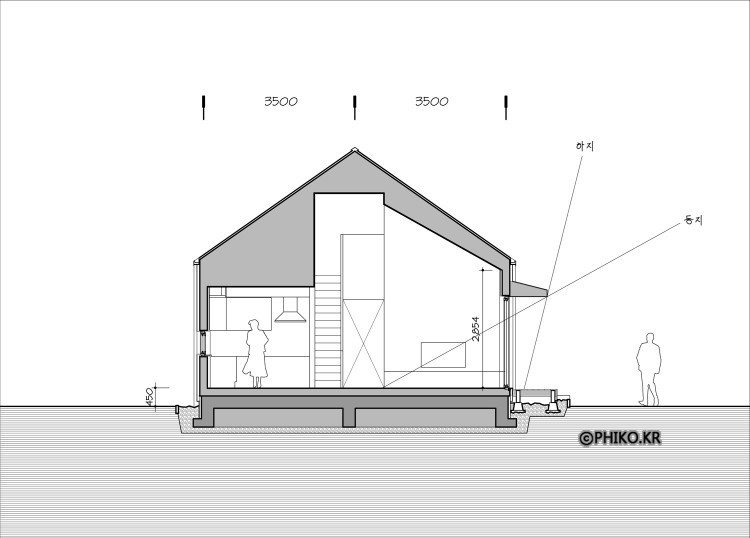

주방과 거실 부분 단면도
거실의 가장 낮은 쪽의 천장높이는 2,450mm 이며, 가장 높은 쪽의 높이는 3,820mm 이다.

-----------------
평면도의 치수는 중심선 기준이다.

바닥 구성 (기초부터)
XPS 100mm + 기초콘크리트 400mm + EPS 1종2호 150mm + 난방용몰탈 35mm + 바닥마감

벽체 구성 (외측부터)
조적 90mm + 공기층 30mm + 투습방수지 + T40 32K 글라스울 + OSB (횡부착) + (2x2 + 2x2 + 2x6 스터드 (셀룰로우즈 또는 정상밀도글라스울) + 가변형방습지 + 설비층 38mm + 석고보드 2겹

지붕구성 (외측부터)
금속지붕 거멀접기 + 방수시트 + 50mm 통기층 + 투습방수지 + 40 32K 글라스울 + (2x2 + 2x10) 스터드 (셀룰로우즈 또는 정상밀도글라스울) + 가변형방습지 + 설비공간 + 석고보드 2겹
